Сетевые кондиционеры, стабилизаторы Oberon A/Y (LC) – Италия – 9 … 960 кВА Трехфазные стабилизаторы, сервоприводные, электродинамические. Производство N-Power. Высокоточные, надежные. С изолирующим трансформатором вход/выход и дополнительной защитой. Для нагрузки большой мощности, требующей высокой степени защиты: систем управления технологическими процессами, промышленных роботов, медицинского и телекоммуникационного оборудования и др. Цена: Є2,000 – Є95,000 (120,000 – 5,700,000 руб.){content_first="Описание Oberon A/Y (LC)"}
Что такое сетевой кондиционер? В чем отличие от стабилизатора?
Сетевой кондиционер – это разновидность стабилизатора напряжения с дополнительными защитными системами. Помимо контроля напряжения, сетевые кондиционеры осуществляют его фильтрацию и обеспечивают гальваническую развязку вход-выход. Другими словами, нормализуют несколько параметров. Их можно считать «продвинутыми» стабилизаторами, в то время как обычные устройства отнести к автоматическим регуляторам напряжения. Компания N-Power выпускает как электронные, так и и электромеханическими сетевые кондиционеры. Электромеханические сетевые кондиционеры Oberon A/Y (LC) разработаны специально для качественной защиты питаемой нагрузки от большинства распространенных неполадок сетевого напряжения, таких как отклонения напряжения от номинального значения, высоковольтные всплески, высокочастотные помехи и др., составляющие более 95% всех возможных проблем линий электропередач.
Сетевой кондиционер Oberon Y (LC)

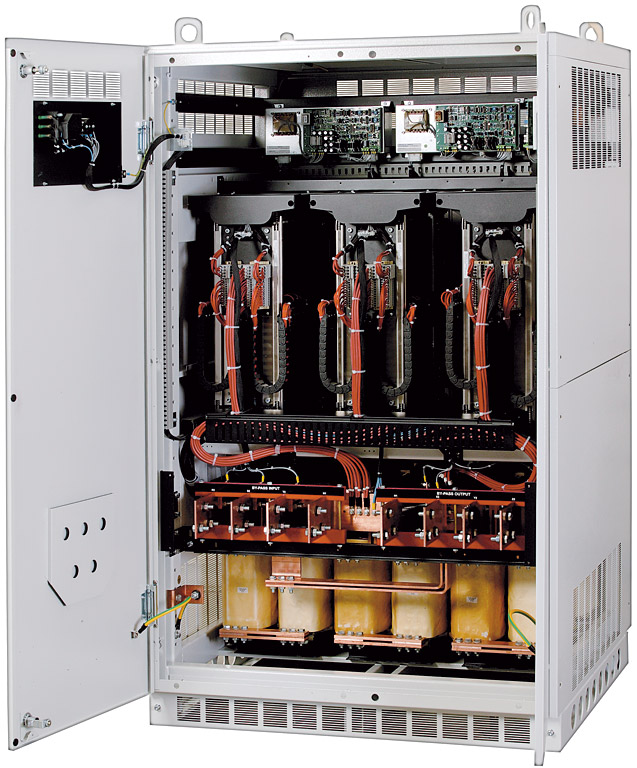

Oberon Y (LC) (внутреннее устройство)

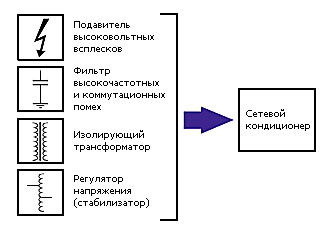

Сетевые кондиционеры Oberon E (LC) оборудованы дополнительными защитными устройствами, каждое из которых призвано устранять определенный класс существующих сетевых неполадок для получения более качественного выходного напряжения:
Устройство подавления кратковременных высоковольтных импульсов напряжения (всплесков), вызванных грозовыми разрядами.
Низкочастотный фильтр для устранения коммутационных помех и высокочастотных электромагнитных шумов и наводок.
Изолирующий трансформатор между входом и выходом, обеспечивающий 100% гальваническую развязку по низкочастотному напряжению 50 Гц.
Сетевой кондиционер – это улучшенный стабилизатор напряжения с добавленными функциями защиты
Сетевые кондиционеры Oberon: основные типы
Oberon E (LC) - однофазные электронные сверхбыстродействующие стабилизаторы на статических переключателях. Производятся модели мощностью 0.5 - 8 кВА (однофазные).
Oberon E (LC) - трехфазные электронные быстродействующие стабилизаторы на статических переключателях. Производятся модели мощностью 6 - 24 кВА (трехфазные).
Oberon Y (LC) - трехфазные электродинамические сервоприводные стабилизаторы напряжения. Производятся модели мощностью 9 - 830 кВА (трехфазные).
Сетевые кондиционеры («продвинутые» стабилизаторы) Oberon A/Y (LC) обеспечивают наилучшую степень защиты трехфазного напряжения. Они применяются в тех случаях, когда нагрузка предъявляет особые требования к качеству электропитания при ее эксплуатации в районах (например, промышленных зонах) наиболее подверженных постоянным скачкам напряжения, всплескам, коммутационным и высокочастотным помехам, сильным электромагнитным наводкам.

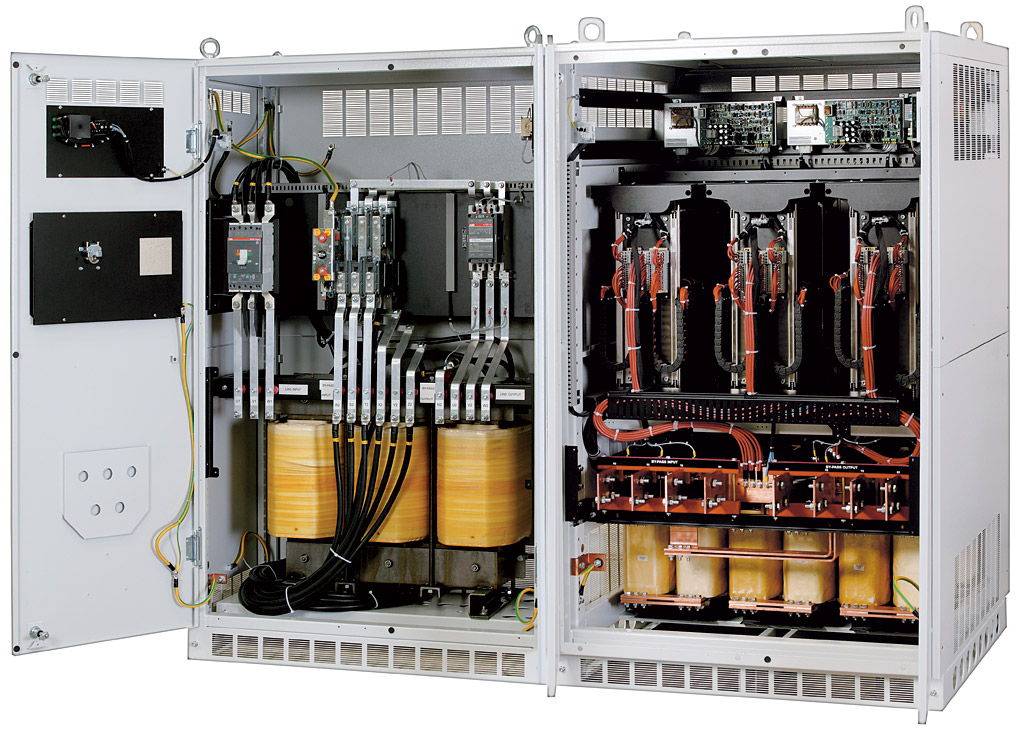

Сетевые кондиционеры (стабилизаторы) Oberon Y (LC) сверхбольшой мощности (внутреннее устройство). Левый кабинет: изолирующий трансформатор, контактор, размыкатель, Bypas. Правый кабинет: блок стабилизации напряжения
Конструкции автоматических регуляторов напряжения сетевых кондиционеров Oberon A/Y (LC) аналогичны применяемым в стабилизаторах Oberon A/Y. Они используют электромагнитные узлы высочайшего качества, способные противостоять большим перегрузкам. Высоконадежные электронные компоненты систем управления и регулировки напряжения также выбираются с запасом электрической прочности, что обеспечивают бесперебойную работу стабилизаторов. Поэтому сетевые кондиционеры Oberon A/Y (LC) обладают сверхвысокой надежностью и максимальной электромагнитной защищенностью. Среднее время наработки на отказ (MTBF) составляет не менее 500,000 часов.
Сетевые кондиционеры Oberon A/Y (LC) успешно применяются для защиты компьютерного, телекоммуникационного, лабораторного, медицинского, контрольно-измерительного, технологического оборудования и телефонных станций. Они отлично зарекомендовали себя на промышленных предприятиях при защите станков с числовым программным управлением (ЧПУ) и автоматизированных производственных линий, а также такой специфической нагрузки как передатчики радио и телевизионных сигналов, радиолокаторы, моторы, компрессоры, насосные станции и любая другая чувствительная нагрузка.
Для успешной и безаварийной эксплуатации сетевых кондиционеров Oberon A/Y (LC) персонал заказчика должен обладать базовыми знаниями правил устройства электроустановок (ПУЭ).

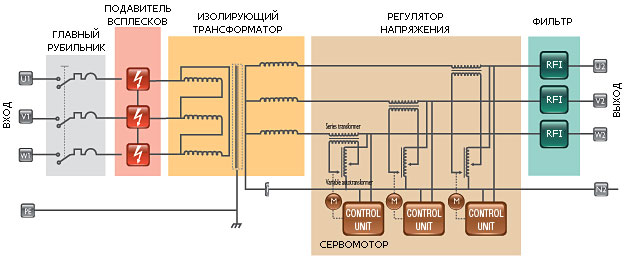

Основные защитные схемы, применяемые в моделях Oberon A/Y (LC)
Устройство подавления кратковременных высоковольтных импульсов и всплесков напряжения(TVP) «Срезает» высоковольтные всплески напряжения, возникающие из-за коммутации электрических линий или вызванные грозовыми разрядами. Подавляет все кратковременные импульсы напряжения, превышающие определенный энергетический предел. Данный фильтр крайне эффективен для борьбы с разрядами атмосферного электричества напряжением свыше 6 кВ. Он удовлетворяет следующим стандартам: EN 61643-11/VDE 0675, type 2 (cat. C), часть 6-11. Устройство обеспечивает защиту при номинальном токе разряда 40-60 кА (8/20 In) с максимальным импульсом 50-110 кА и верхним уровнем напряжения не более 1300 В длительностью до 25 нс.
Изолирующий трансформатор Обеспечивает 100% гальваническую развязку между входом и выходом, формирует чистую выходную нейтраль. Благодаря электростатическому экрану между вторичной и первичной обмотками осуществляет качественное помехозащищенность. Трансформатор использует архитектуру "треугольник-звезда" и соответствует термическому классу F. обладает низким выходным сопротивлением (импедансом) и существенно подавляет паразитные высшие гармоники напряжения. Он одинаково хорошо работает с нагрузкой любого характера с любым коэффициентом мощности. Дополнительная изоляция и экранирование обмоток приводят к увеличению напряжения пробоя между вторичной и первичной обмотками до 3000 В в течении 1 мин.
Высокоточный электродинамический (электромеханический) регулятор напряжения Осуществляет стабилизацию действующего значения выходного напряжения (RMS) с точностью не хуже ±1%. Алгоритм измерения учитывает возможный фактор наличия гармонических искажений формы напряжения и вносит коррекцию. Высоконадежная схема управления сконструирована с применением инновационных технологий. Основные особенности регулятора напряжения: - высокое быстродействие, малое время реакции (6-40 мс/В в зависимости от номинальной мощности модели); - большая перегрузочная способность: 1000% в течении 10 мс, 500% в течении 6 с, 200% в течении 60 с (при номинальном входном напряжении); - высокая эффективность, низкое тепловыделение (КПД 97-98%); - независимость от коэффициента мощности и изменениям в нагрузке; - нечувствительность к возможным изменениям входной частоты в диапазоне ±5%; - низкий КНИ (коэффициент нелинейных искажений) выходного напряжения, менее 0.2% (нулевой) во всех случайх; - низкое внутреннее сопротивление (импеданс 0.52 - 0.0015 Ом) в зависимости от номинальной мощности устройства; - охлаждение только естественной конвекцией: сечения всех электрических и магнитных элементов (сердечники трансформаторов, медные обмотки) выбраны с расчетом на естественную циркуляцию воздуха при их охлаждении. Системы с естественным охлаждением обладает существенно большей надежностью и не требуют периодического технического обслуживания. Для сравнения, производимые другими заводами конкурирующие модели с вентиляторным охлаждением требуют смену вышедших из строя вентиляторов и загрязненных воздушных фильтров не реже 1 раза в 2 года, а иногда даже чаще.

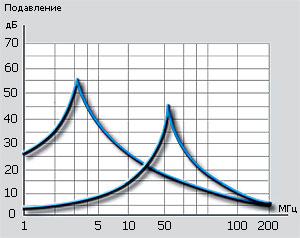

Низкочастотный защитный фильтр Для борьбы с электромагнитными помехами сетевой кондиционер Oberon оснащен низкочастотным фильтром, подавляющим высокочастотные и радиочастотные наводки в линии.
Рабочий температурный режим Конструкции стабилизаторов Oberon A/Y (LC) рассчитаны на нормальную эксплуатацию даже в жестких условиях: при высокой средней температуре окружающей среды до +40°C с нагрузкой 100% при минимально допустимом значении входного сетевого напряжения, в загрязненных помещения.
Стандарты и нормативы Сетевые кондиционеры Oberon удовлетворяют жестким стандартам EMC и дополнениях к ним: Low Voltage 2006/95/EC и ETIC 2004/108/EC.
