Tiger Module B (20 - 100 кВА) – силовые модули 20 кВА, ёмкость фреймов 60/80 кВА, для защиты серверных помещений
Tiger Module С (30 - 240 кВА) – силовые модули 30 кВА, ёмкость фреймов 90/120 кВА, для защиты серверных помещений

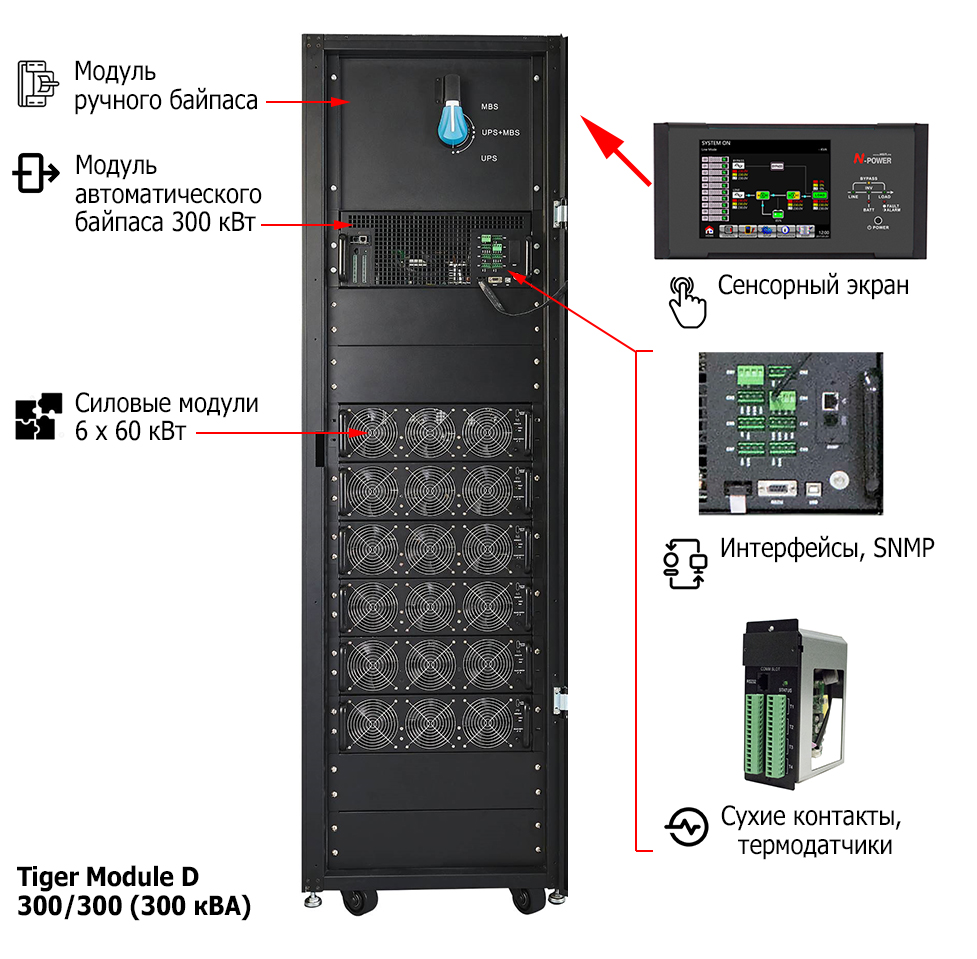

Tiger Module D (60 - 1200 кВА) – силовые модули 60 кВА, ёмкость фреймов 180/300/600 кВА, для защиты ЦОД, дата-центров
Tiger Module E (20 - 120 кВА) – силовые модули 20 кВА, ёмкость фрейма 60 кВА, экономичное решение для небольших серверных

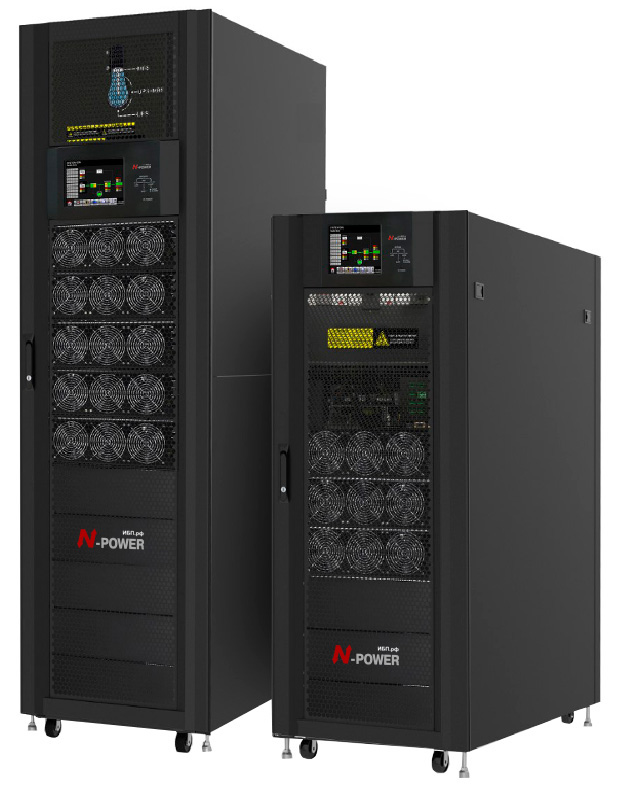

Трехфазные ИБП большой мощности с двойным преобразованием и синусоидальным выходным напряжением. Предназначены для центров обработки данных, медицинского оборудования и прочего оборудования, требующего качественного непрерывного и отказоустойчивого электропитания.

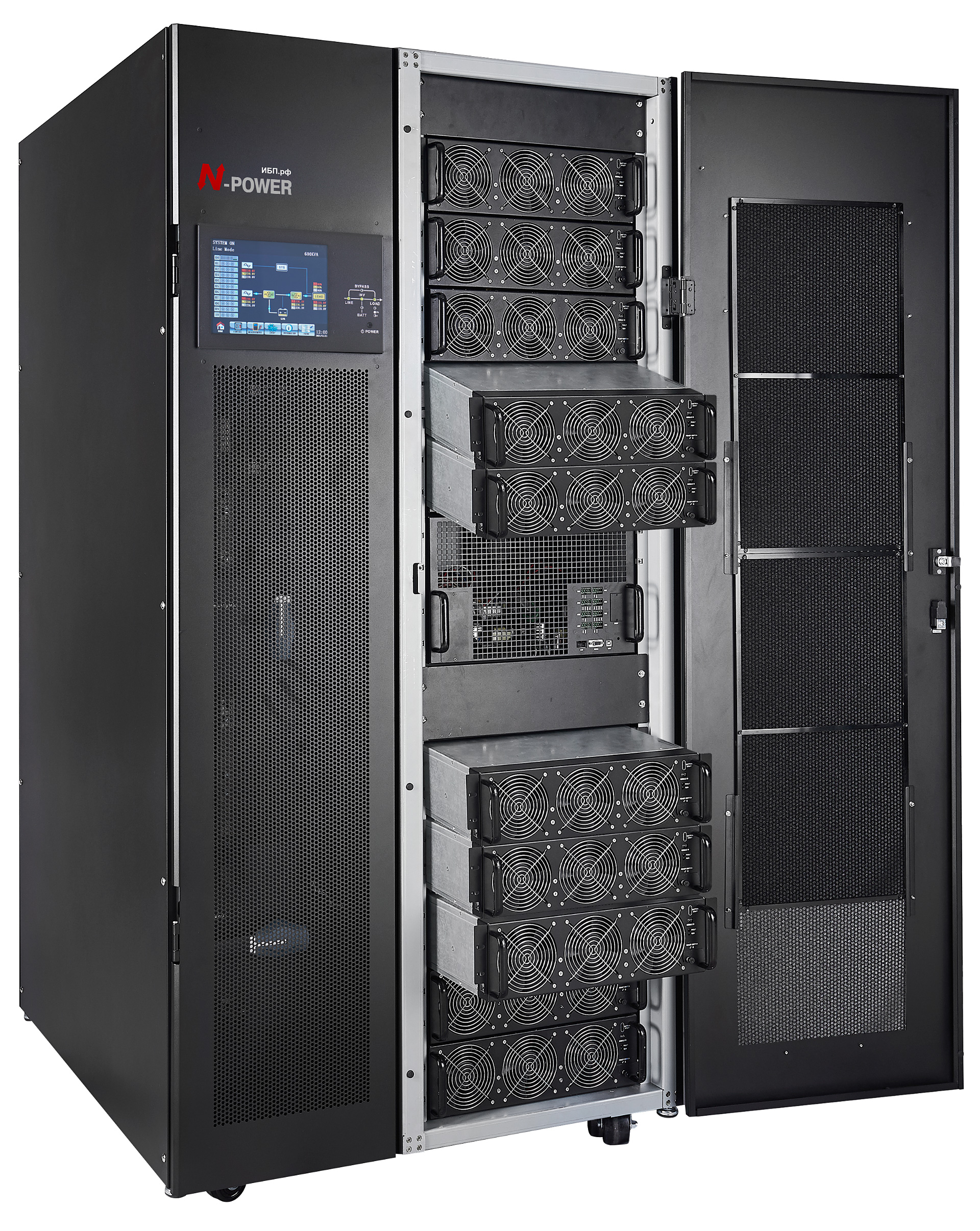

ИБП имеют модульный дизайн с «горячей заменой».
| Запросить стоимость |
| {REL keywords="power vision" list="5"} |
Высокая надежность
• Продвинутое цифровое управление (применяется мощный цифровой процессор обработки сигналов).
• Резервирование модулей N+1 c "горячей" заменой, параллельная работа обеспечивают высокую надежность, быстрое восстановление работоспособности и возможность обслуживания без прерывания электропитания.
|
Высокая адаптивность
• Широкий диапазон входного напряжения 208-478В~, входная частота 40-70Гц. В диапазоне 305-478В~ обеспечивается полная мощность. ИБП адаптирован к нестабильным сетям, благодаря чему снижается количество циклов разряда-заряда батарей, что обеспечивает их длительную эксплуатацию.
• Фильтры от пыли обеспечивают дополнительную защиту, гарантируя безопасную и надежную работу.
• Высокая перегрузочная способность инвертора обеспечивает работу с нагрузкой 105-110% в течение 60 мин (затем переключение на байпас); 111-125% - переключение на байпас через 10 мин.; 126-150% - переключение на байпас через 1 мин.; при нагрузке >150% - переключение на байпас через 200мс.
• Выходной коэффициент мощности 1.0 создает оптимальные условия для работы ИБП м современными нагрузками с высоким входным коэффициентом мощности.
• Регулируемое количество батарей от 32/36/40 шт. (192/216/240 элементов 2В)
• Холодный пуск: включение ИБП при отсутствии электропитания.
• Нулевое время переключения из сетевого в батарейный режим.
|
Удобство использования
• Меню на русском языке

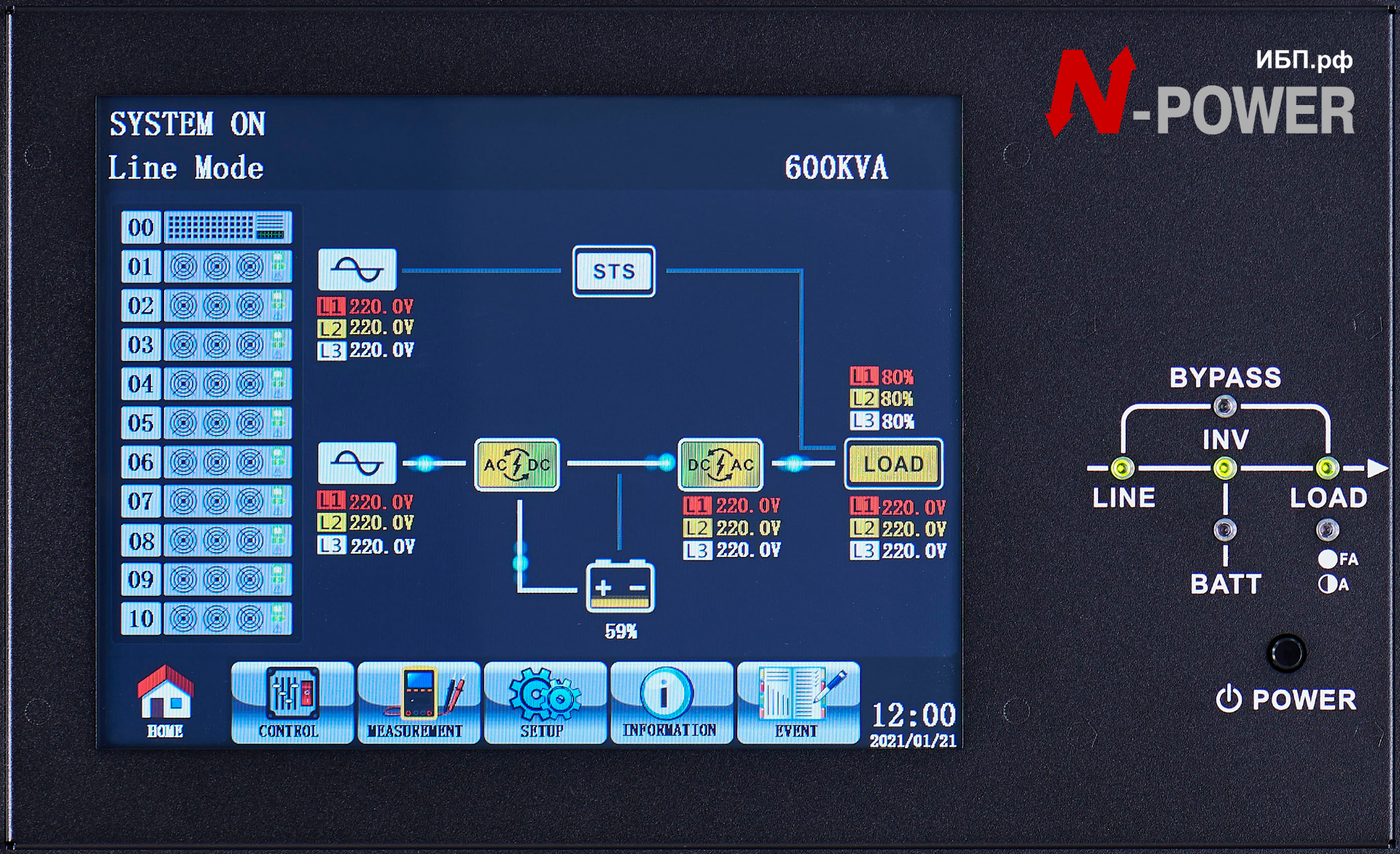

• Широкий экран 10" и графический интерфейс обеспечивают удобство работы для пользователя
• Параметры заряда/разряда батарей могут гибко меняться: количество батарей, количество групп батарей, общая батарея в параллельной системе, емкость батарей, ток заряда, напряжение выравнивающего заряда, напряжение плавающего заряда, напряжение отключения батарей и коэффициент термокомпенсации.
• Возможность использования общих батарей в параллельной системе.
Интеллектуальная платформа
• Поддержка режима ECO для параллельных систем.
• Стандартная комплектация: SNMP, RS232, USB, EPO, контроль состояния внешнего сервисного байпаса, настраиваемые «сухие» контакты (6 сигналов на выбор из 20 событий, 2 входных «сухих» контакта, подключение нескольких термодатчиков батарей. Опция: Modbus (RTU).
• Интеллектуальный заряд батарей: автоматический выравнивающий заряд с переходом в буферный подзаряд эффективно продлевают срок службы батареи; коэффициент термокомпенсации предотвращает перезаряд или недозаряд батарей.
Энергосбережение и забота об окружающей среде
• Эффективность 97% в режиме двойного преобразования обеспечивает существенную экономию электроэнергии и инфраструктурных затрат: охлаждение, кабели, защитная аппаратура, присоединяемая мощность электросети или резервного источника питания.
• Низкие гармонические искажения и высокий входной КМ снижают инфраструктурные затраты на присоединяемую мощность, кабели, защитную аппаратуру. КНИ < 3% & КМ > 0.99 снижают искажения вносимые в сеть, мягкий пуск позволяет применять внешний источник питания (ДГУ) без избыточного запаса мощности.
|
|
Модульные источники бесперебойного питания отлично подходят при изменении требований к питанию и необходимости увеличения мощности. Кроме того:
• позволяют обеспечить резервирование питания, в том числе и двухуровневое 2(N+1)
• позволяют проводить обслуживание без прерывания питания потребителей
• обеспечивают высокую мощность в более компактных габаритах по сравнению с традиционными решениями
Сравнительная таблица технических параметров ИБП серии Tiger
| Серии Tiger | TMA | TMB | TMC | TMD | TME |
|---|---|---|---|---|---|
| Максимальная мощность системы 2(N+1) | 100 кВт | 160 кВт | 240 кВт | 1200 кВт | 120 кВт |
| Мощность фрейма, кВт | - | 60, 80 кВт | 90, 120 кВт | 180, 300, 600 кВт | 60 кВт |

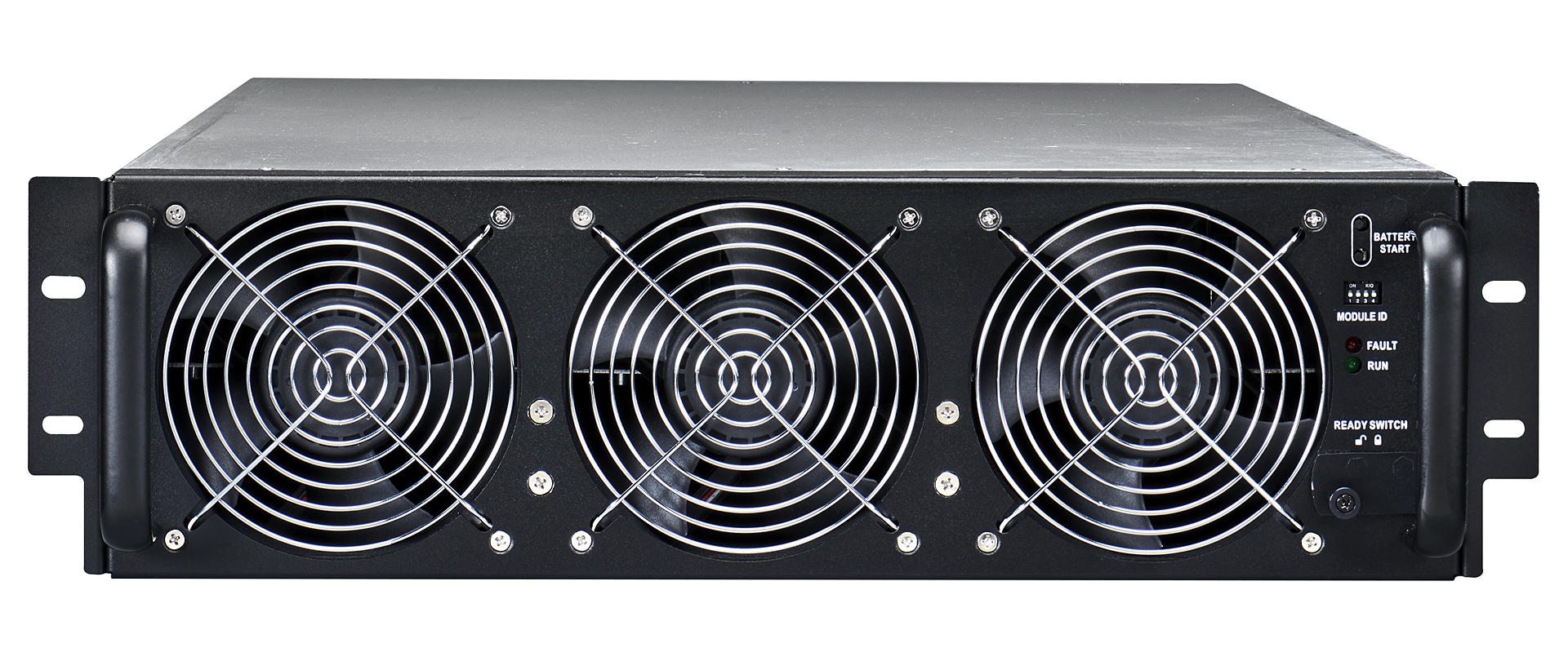

| Мощность модуля, кВт | 10 кВт | 20 кВт | 30 кВт | 60 кВт | 20 кВт |
| Выходное напряжение | 230 В или 400 В | 400 В | |||
| Уровень резервирования | N+1 | N+1, 2(N+1) | |||
| Встроенные АКБ | — | Да | Да | — | Да |
| Модульные АКБ | — | Да | Да | — | — |
| Внешние шкафы/блоки с модульными АКБ | Да | Да | Да | Да | — |
| КПД двойного преобразования |
94% (400 В) |
94,5% | 94,5% | 97% | 94,5% |
| Габариты (ШхГхВ), мм | 440(481)х670х133 |
600х1100х1475 |
600х1100х1475 |
515x1000х763 |
|
| Обслуживание | Спереди | Двухстороннее | |||
| Экран | 3.5" или внешний 5.7"/10" | 5.7" или 10" сенсорный | 10" сенсорный | 5.7" | |
Основное применение:
- Tiger Module A – интегрированные в общем шкафу серверные решения, модульные ЦОД
- Tiger Module B и Tiger Module С – небольшие серверные
- Tiger Module D – ЦОД
- Tiger Module E – экономичное решение для небольшие серверных
|

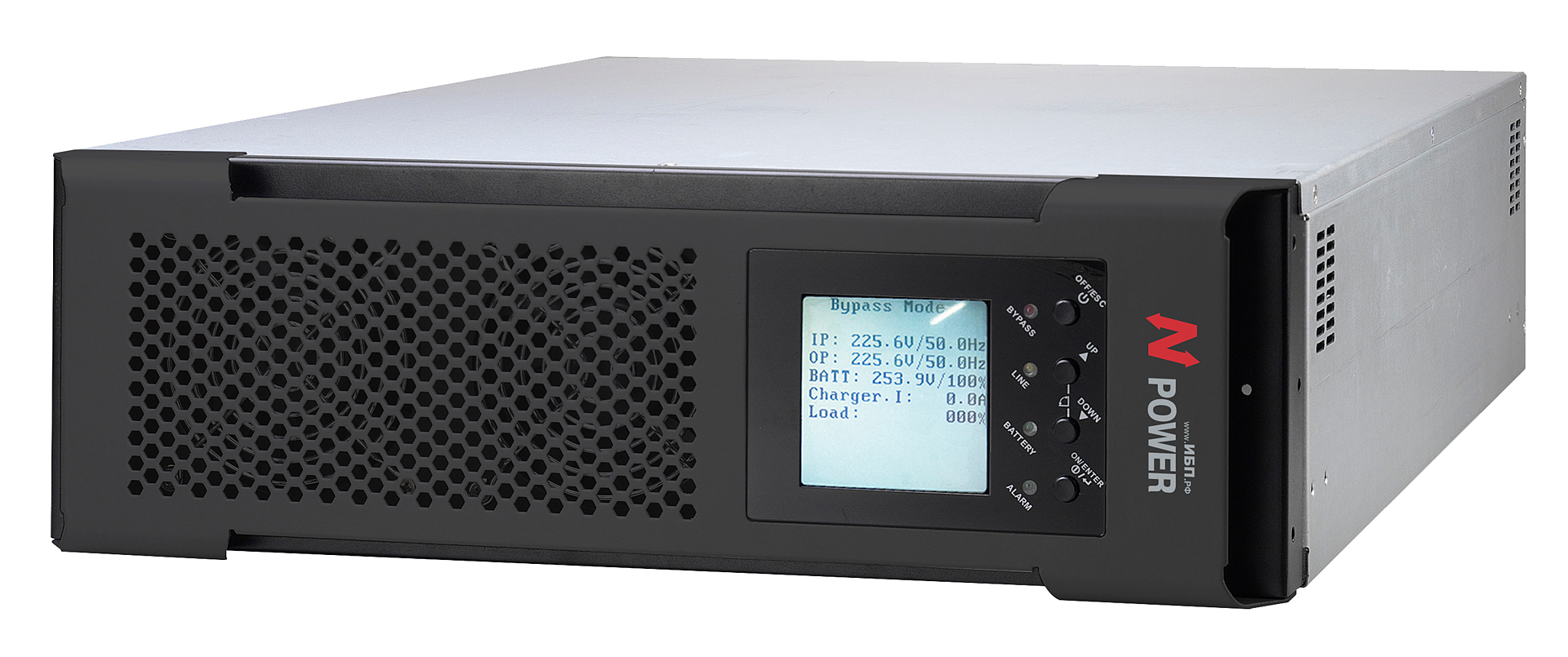

Tiger Module A 10 3/3 |
|
|

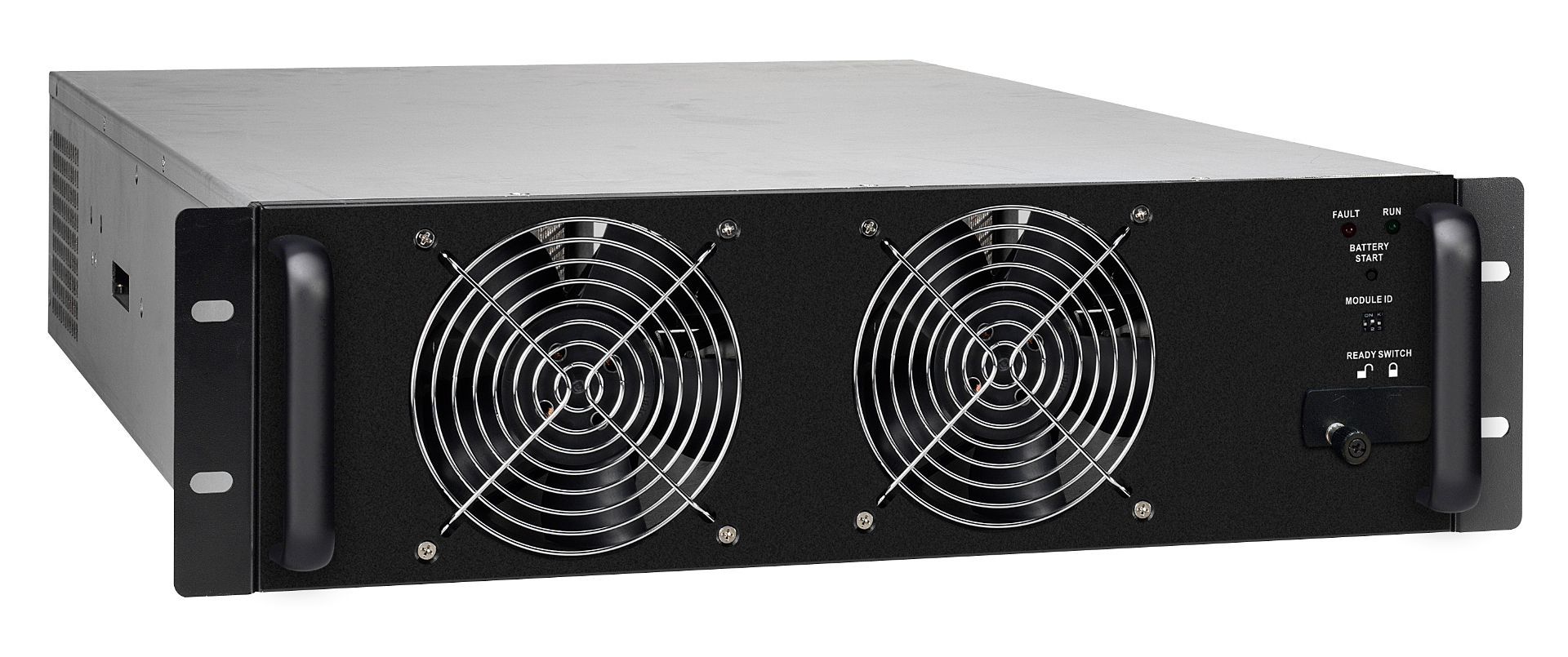

Tiger Module E 20 |
|
|
Tiger Module B 20 |
|
|

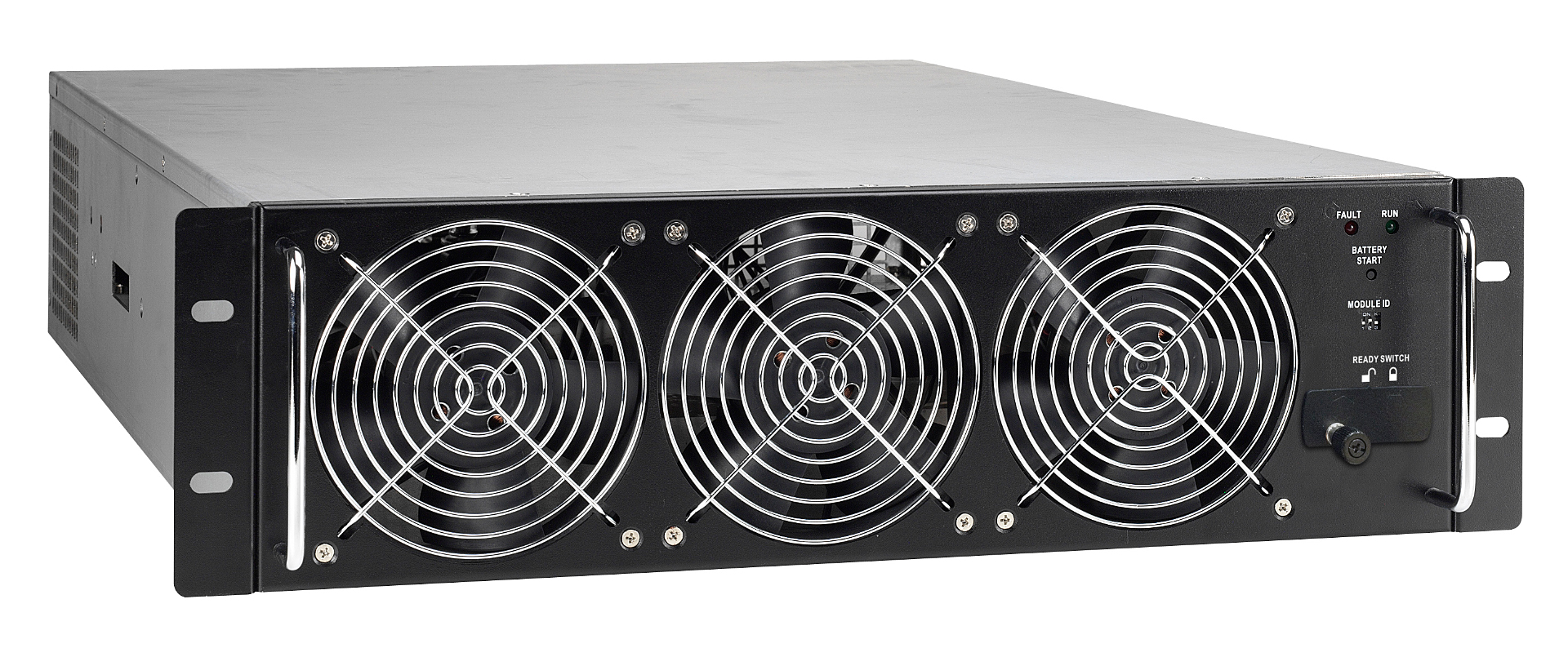

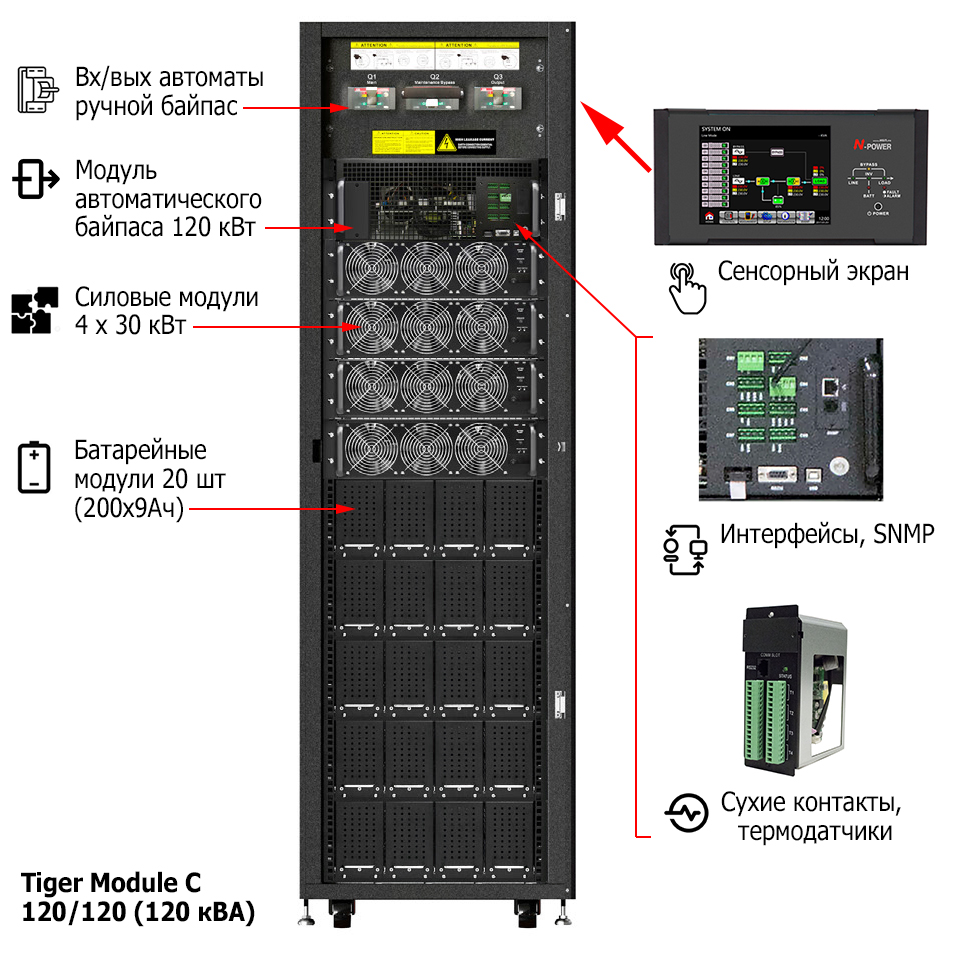

Tiger Module C 30 |
|
|
Tiger Module D 60 |
|
|
||||

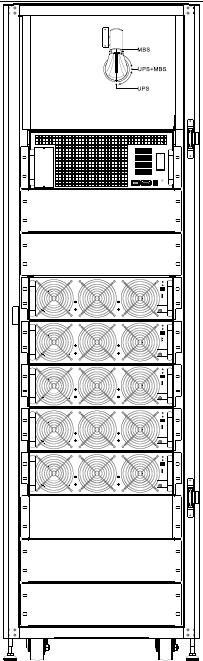

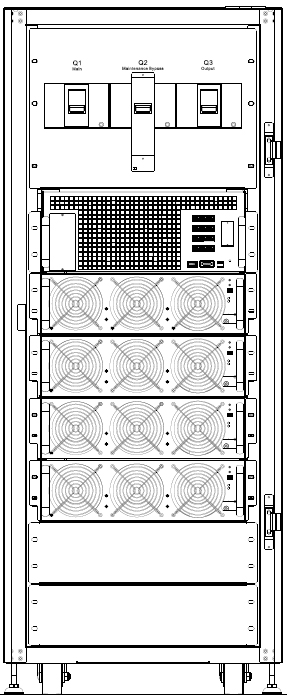

| Фрейм 600 х 1100 х 1420 Кол-во рубильников: 3 Статический байпас: 1 Макс. кол-во модулей: (3+1) х 60 кВт |

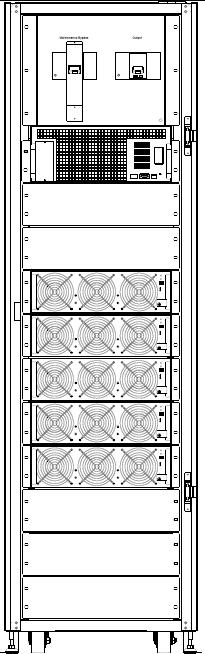

Фрейм 600 х 1100 х 2010 Кол-во рубильников: 1 Статический байпас: 1 Макс. кол-во модулей: (5+1) х 60 кВт |
|
|
||||
| Фрейм 600 х 1100 х 2010 Кол-во рубильников: 2 Статический байпас: 1 Макс. кол-во модулей: (5+1) х 60 кВт |

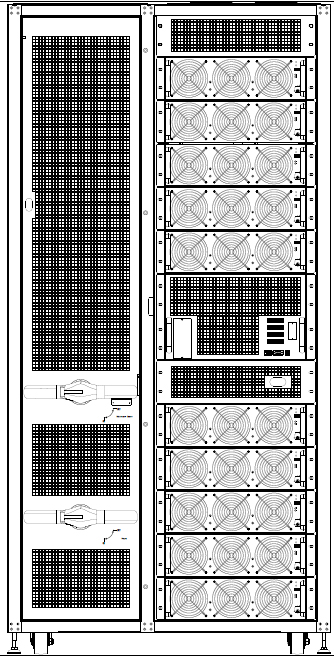

Фрейм 1000 х 1065 х 2010 Кол-во рубильников: 2 Статический байпас: 1 Макс. кол-во модулей: 10 х 60 кВт |
