Сетевые кондиционеры, стабилизаторы Oberon E (LC) – (Италия) – 0.5 … 24 кВА
Сетевой кондиционер Oberon E750-15 LC GSR (0.75 кВА, 1ф)
Регуляторы напряжения, электронные быстродействующие, одно- и трехфазные. Производство N-Power. Высокоточные, надежные, быстродействующие. Для защиты маломощной нагрузки (до 24 кВА), требующей высокой скорости стабилизации: систем управления технологическими процессами, систем автоматического учета, промышленных роботов, медицинского и телекоммуникационного оборудования, вычислительной техники.
Цена: Є700 – Є10,000 (42,000 – 600,000 руб.){content_first="Описание Oberon E (LC)"}
| Запросить стоимость |
|
{REL keywords="oberon" list="5"} |
Что такое сетевой кондиционер? В чем отличие от стабилизатора?
Сетевой кондиционер – это разновидность стабилизатора напряжения с дополнительными защитными системами. Помимо контроля напряжения, сетевые кондиционеры осуществляют его фильтрацию и обеспечивают гальваническую развязку вход-выход. Другими словами, нормализуют несколько параметров. Их можно считать «продвинутыми» стабилизаторами, в то время как обычные устройства отнести к автоматическим регуляторам напряжения. Компания N-Power выпускает как электронные, так и и электромеханическими сетевые кондиционеры. Электронные сетевые кондиционеры Oberon E (LC) разработаны специально для качественной защиты питаемой нагрузки от большинства распространенных неполадок сетевого напряжения, таких как отклонения напряжения от номинального значения, высоковольтные всплески, высокочастотные помехи и др., составляющие более 95% всех возможных проблем линий электропередач.
Сетевые кондиционеры Oberon E (LC) оборудованы дополнительными защитными устройствами, каждое из которых призвано устранять определенный класс существующих сетевых неполадок для получения более качественного выходного напряжения:
- Автоматический регулятор напряжения – стабилизатор.
- Устройство подавления кратковременных высоковольтных импульсов напряжения (всплесков), вызванных грозовыми разрядами.
- Низкочастотный фильтр для устранения коммутационных помех и высокочастотных электромагнитных шумов и наводок.
- Изолирующий трансформатор между входом и выходом, обеспечивающий 100% гальваническую развязку по низкочастотному напряжению 50 Гц.
|
|
Сетевые кондиционеры Oberon: основные типы
- Oberon E (LC) - однофазные электронные сверхбыстродействующие стабилизаторы на статических переключателях.
Производятся модели мощностью 0.5 - 8 кВА (однофазные). - Oberon E (LC) - трехфазные электронные быстродействующие стабилизаторы на статических переключателях.
Производятся модели мощностью 6 - 24 кВА (трехфазные). - Oberon Y (LC) - трехфазные сервоприводные электродинамические стабилизаторы напряжения.
Производятся модели мощностью 9 - 830 кВА (трехфазные).
Основные сферы использования электронных сетевых кондиционеров серии Oberon E (LC)
Данные устройства применяются для защиты нагрузки средней и малой мощности, требующей высокой скорости стабилизации: систем управления технологическими процессами, систем автоматического учета, промышленных роботов, лабораторных и испытательных приборов, медицинского и телекоммуникационного оборудования, вычислительной и любой другой техники.

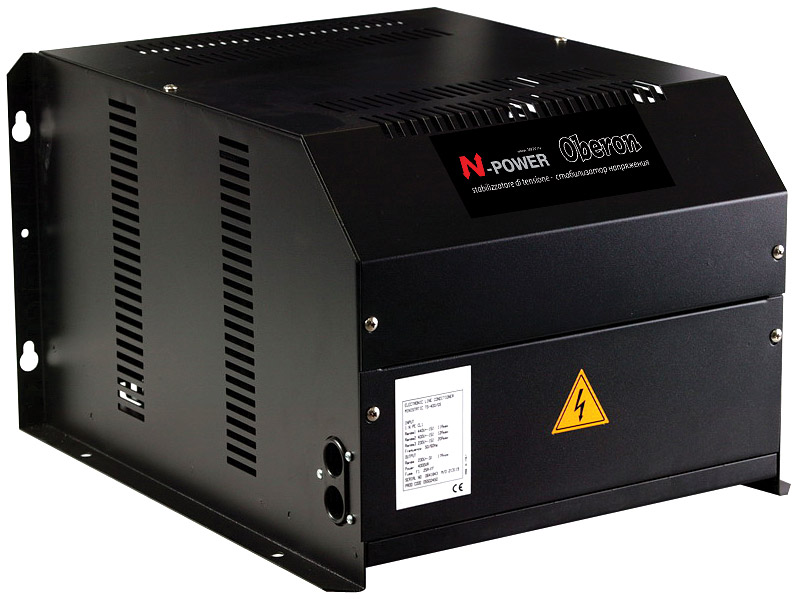

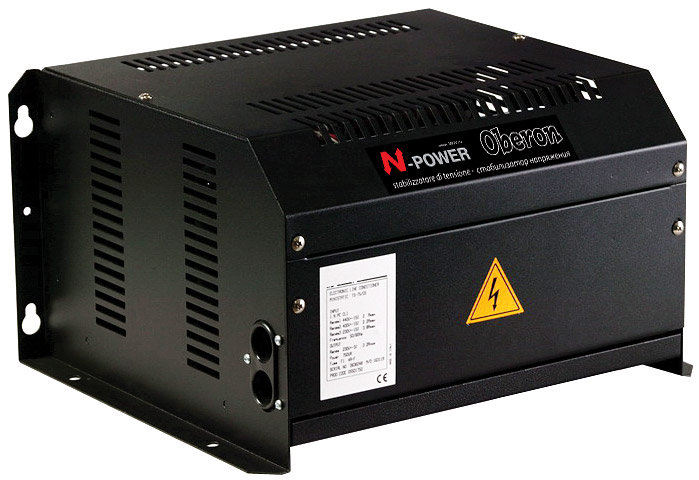

Особенности однофазных электронных стабилизаторов Oberon E (LC) – 0.5 … 8 кВА
Однофазные устройства Oberon E (LC) бесшумно работают. Они компактны, доступны по цене и поэтому являются идеальным решением для использования в помещения, где находятся люди (офисах, лабораториях). Oberon E (LC) также нашли широкое применение в автомобильной, химической, пищевой промышленностях и телекоммуникационной отрасли. Им характерна исключительно высокая степень защиты нагрузки, поэтому они могут полностью удовлетворить потребности самых придирчивых заказчиков.
- Модельный ряд: 0.5 … 8 кВА.
- Для защиты однофазной нагрузки с номинальным напряжением 220, 230 и 240 В. Наличие входного нейтрального провода не является обязательным.
- При необходимости возможность установки в промышленные стойки (Rack Mount), а также монтажа в электрические щиты.
- По требованию заказчиков возможен выпуск специальных модификаций для работы с однофазной нагрузкой 230 В от трехфазных сетей с напряжением 440-220 В и частотой 50/60 Гц.

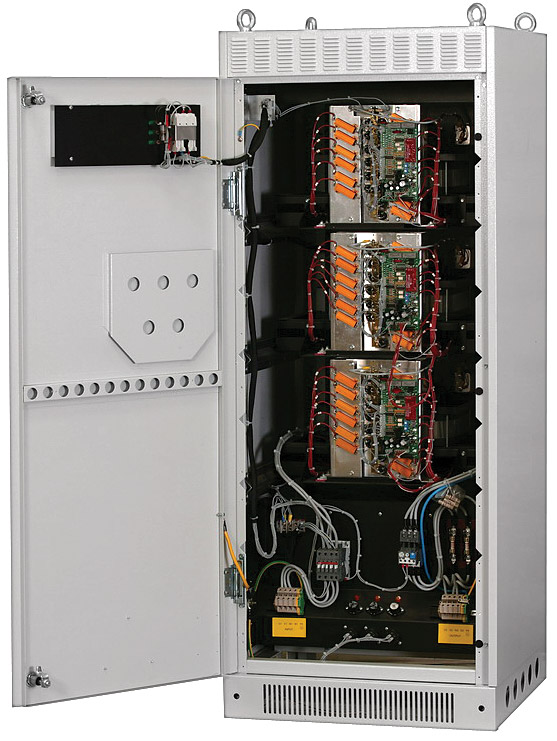

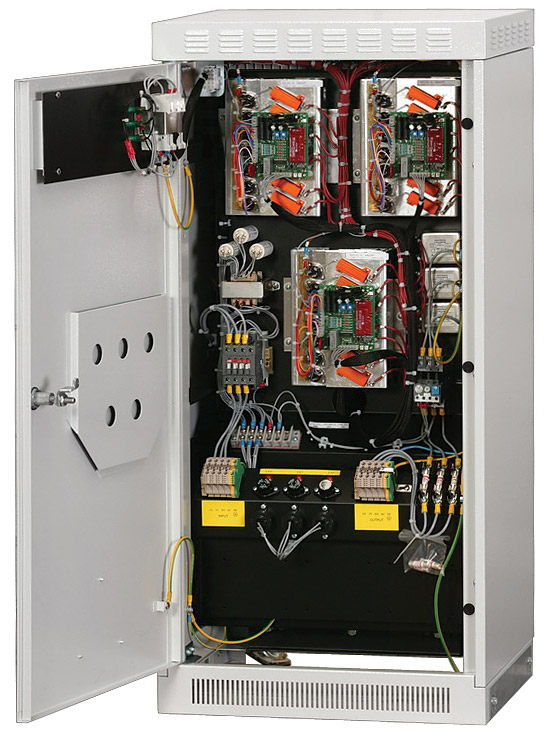

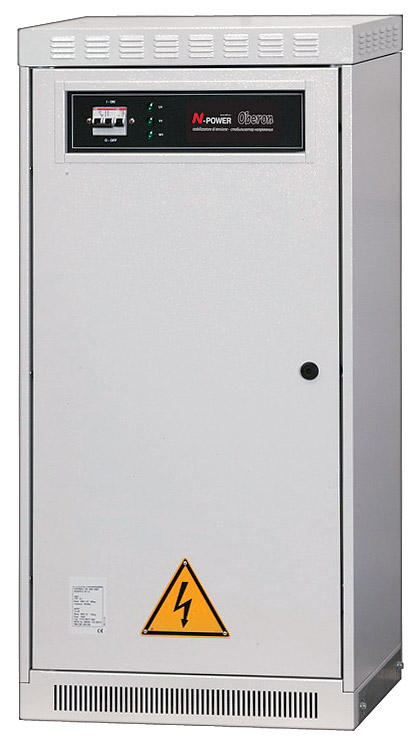

Особенности трехфазных электронные стабилизаторы Oberon E (LC) – 6 … 24 кВА
Трехфазные сетевые кондиционеры Oberon E (LC) являются уникальным решением для защиты таких видов нагрузок, как автоматизированные линии управления технологическими процессами производства, промышленные роботы и телекоммуникационные устройства. Они оснащены встроенным изолирующим трансформатором со схемой «треугольник-звезда», который формирует чистую и свободную от помех выходную нейтраль. Таким образом, стабилизаторы способны защищать критичную нагрузку даже от трехфазной входной электросети без подключения входного нейтрального провода. Это существенно повышает помехозащищенность энергопотребителей в промышленных зонах.
|
|
|

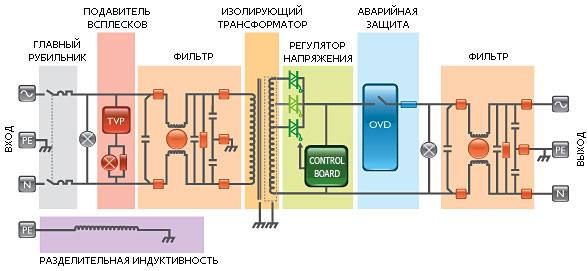

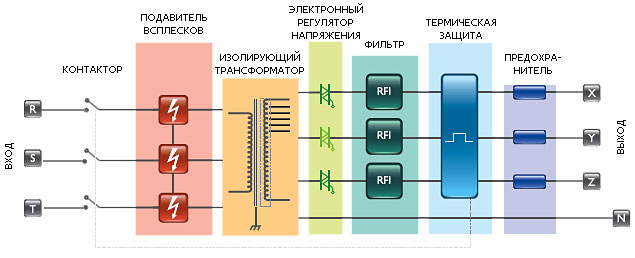

Основные защитные схемы, применяемые в моделях Oberon E (LC)
- Устройство подавления кратковременных высоковольтных импульсов и всплесков напряжения (TVP)
«Срезает» высоковольтные всплески напряжения, возникающие из-за коммутации электрических линий или вызванные грозовыми разрядами. Подавляет все кратковременные импульсы напряжения, превышающие определенный энергетический предел. Данный фильтр крайне эффективен для борьбы с разрядами атмосферного электричества напряжением свыше 6 кВ. Он удовлетворяет следующим стандартам: EN 61643-11/VDE 0675, type 2 (cat. C), часть 6-11. Устройство обеспечивает защиту при номинальном токе разряда 40-60 кА (8/20 In) с максимальным импульсом 50-110 кА и верхним уровнем напряжения не более 1300 В длительностью до 25 нс.
- Низкочастотный защитный фильтр
Для борьбы с электромагнитными помехами сетевой кондиционер Oberon оснащен низкочастотным фильтром, подавляющим высокочастотные и радиочастотные наводки в линии.
- Изолирующий трансформатор
Обеспечивает 100% гальваническую развязку между входом и выходом, формирует чистую выходную нейтраль. Благодаря электростатическому экрану между вторичной и первичной обмотками осуществляет качественное помехозащищенность. Трансформатор использует архитектуру "треугольник-звезда" и соответствует термическому классу F. обладает низким выходным сопротивлением (импедансом) и существенно подавляет паразитные высшие гармоники напряжения. Он одинаково хорошо работает с нагрузкой любого характера с любым коэффициентом мощности. Дополнительная изоляция и экранирование обмоток приводят к увеличению напряжения пробоя между вторичной и первичной обмотками до 3000 В в течении 1 мин.
- Автоматический электронный регулятор напряжения
Осуществляет высокоэффективную стабилизацию выходного напряжения с точностью не хуже ±3% не зависимо от характера нагрузки и без генерации каких либо электромагнитных помех. Регулятор обладает следующими основными характеристиками:
- скорость стабилизации напряжения менее 2 мс/В;
- независимость от характера нагрузки (активная, емкостная, индуктивная);
- низкое динамическое сопротивление (импеданс не более 0.5%);
- способность выдерживать кратковременные стартовые токовые броски (7 … 15 Inom);
- высокоэффективная работа, низкий уровень тепловых потерь, КПД свыше 99%;
- установлен «квазипиковый» измеритель выходного напряжения, снимающий показания каждые 10 мс, учитывающий искажения синусоидальной формы напряжения нелинейной нагрузкой и корректирующий его значение;
- увеличенные промежутки и зазоры межу элементами (свыше 8 мм) для увеличения напряжения пробоя;
- все полупроводниковые силовые компоненты обладают высоким напряжением пробоя (не менее 2500 В). Они смонтированы на охлаждающие радиаторы с помощью теплопроводящих изоляторов.
- Аварийная защита нагрузки от высокого напряжения
Установлена на всех трехфазных и однофазных моделях Oberon E (LC) с литерой N (6, 8 кВА). По требованию заказчика может быть установлена на других однофазных стабилизаторах с обозначениями GS и GR. Она представляет собой защитное устройство, отключающее нагрузку, когда выходное напряжение превышает пороговое значение (номинал + 14%) более, чем на 0.4 с.
- Разделительная индуктивность (для повышения помехозащищенности)
Устанавливается только в однофазные модели с буквой N (6, 8 кВА). Является высокочастотной индуктивностью с ненасыщенным сердечником и используется в качестве разделительной индуктивности или фильтра для подавления высокочастотных помех и дополнительной защиты особо чувствительной нагрузки.
|
|
