√ – Сделаны в Италии из высококачественных узлов и компонентов Европейского производства
√ – Применены эксклюзивные технологии, уникальные конструкции узлов, ноу-хау (читайте далее)
√ – Мощность стабилизатора гарантирована при самых жестких условиях: t = +40°C; Uвх.= минимум
Регуляторы напряжения Oberon имеют ряд бесспорных преимуществ
 |
Высоконадежные стабилизаторы напряжения модельного ряда Oberon (Италия) являются превосходным решением для защиты коттеджей, загородных домов, офисов, административных зданий, серверных комнат, вычислительных залов,а также промышленных объектов (заводов, предприятий, автоматизированных производственных линий, участков, цехов) и любой другой нагрузки, критичной к качеству электропитания.

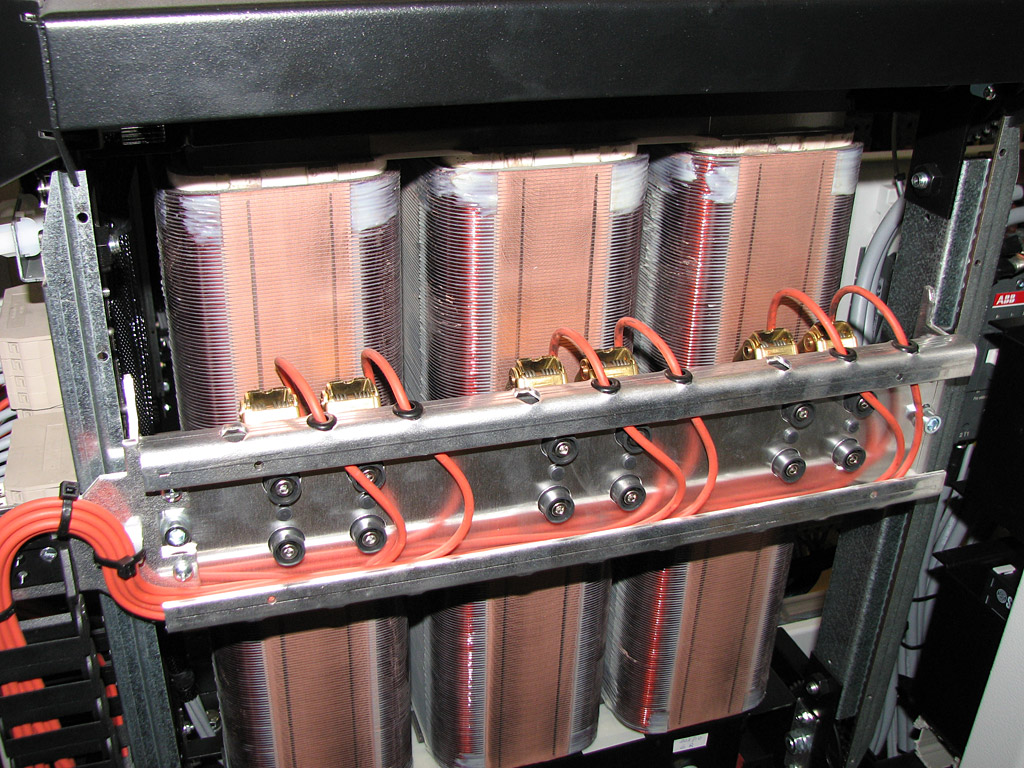

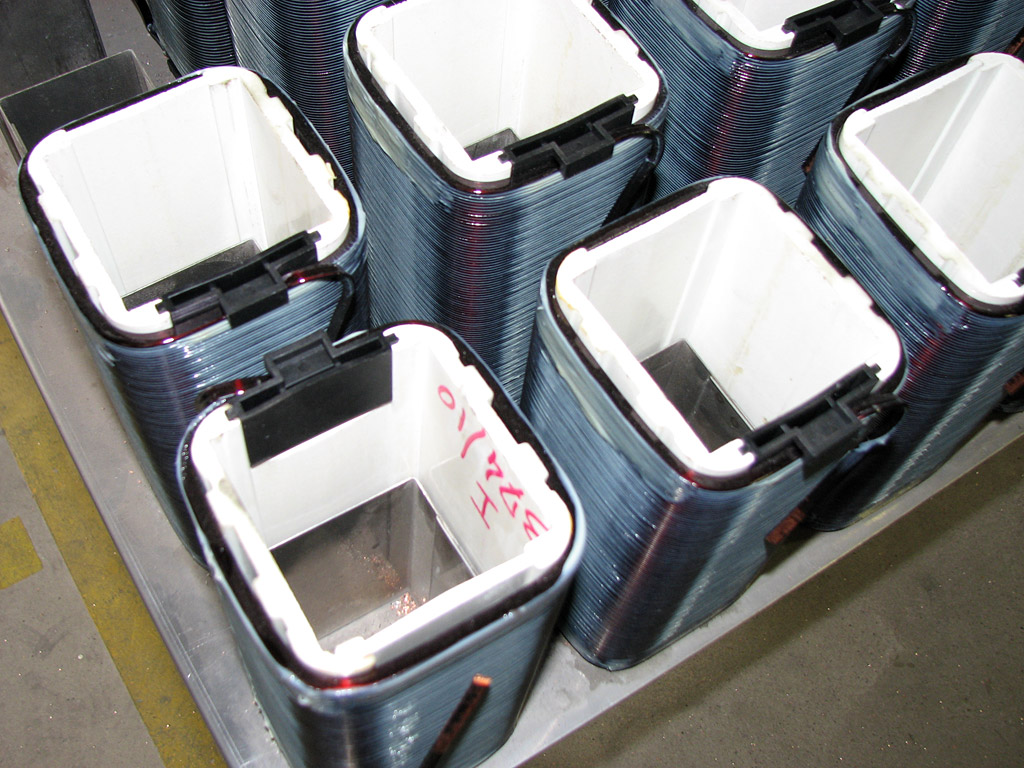

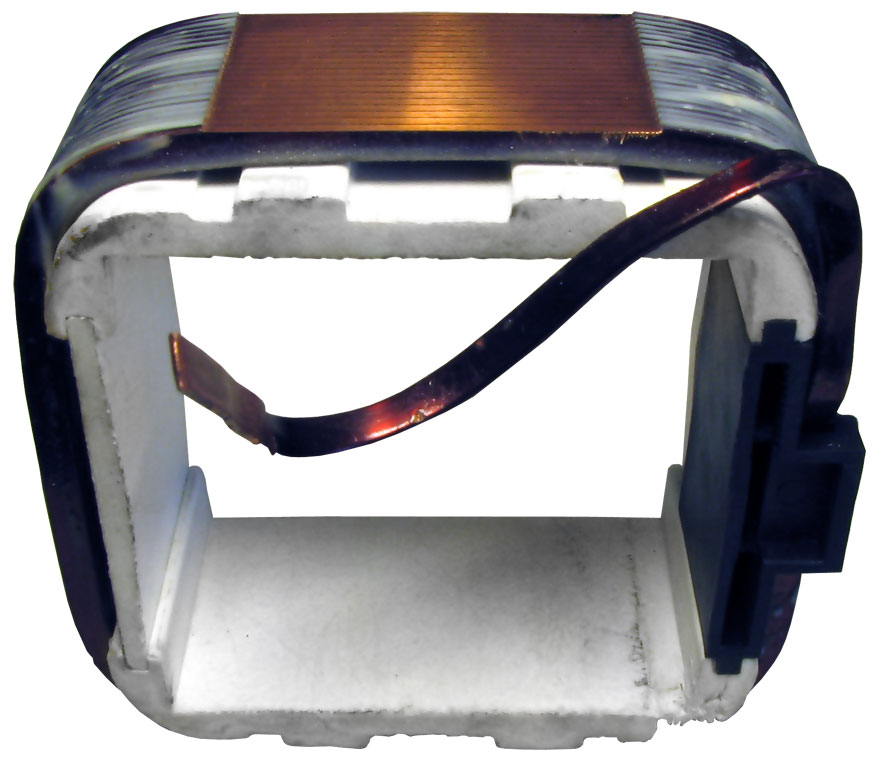

Автотрансформаторы с квадратным сечением обмоток (Quad Section Variator) – ноу-хау
Главным регулирующим элементом всех электродинамических трехфазных стабилизаторов Oberon большой и сверхбольшой мощности являются вариаторы (регулируемые автотрансформаторы), выполненные по эксклюзивной технологии с квадратным сечением обмоток. Эта уникальная технология позволяет существенно повысить эффективность работы данного ответственного узла и уменьшить энергетические потери.
Факторы, влияющие на повышение эффективности работы автотрансформаторов с квадратными обмотками
- Уменьшение общей длины обмотки, снижение ее сопротивления, тепловых потерь, веса материалов.

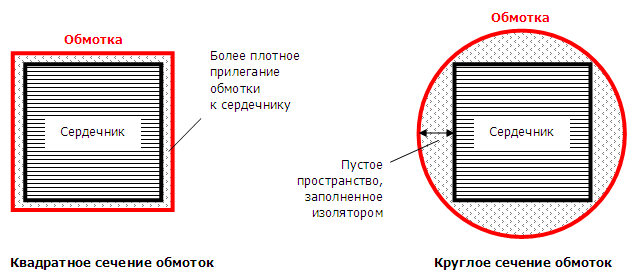

- Уменьшение потерь паразитного электромагнитного поля за счет более плотного прилегания обмотки к сердечнику.
- Плоская форма поверхности обмотки способствует более надежному контакту токосъемнного ролика, снижению сопротивления и минимизации тепловых потерь за счет его большей площади.
|
|
|||||
|
||||||

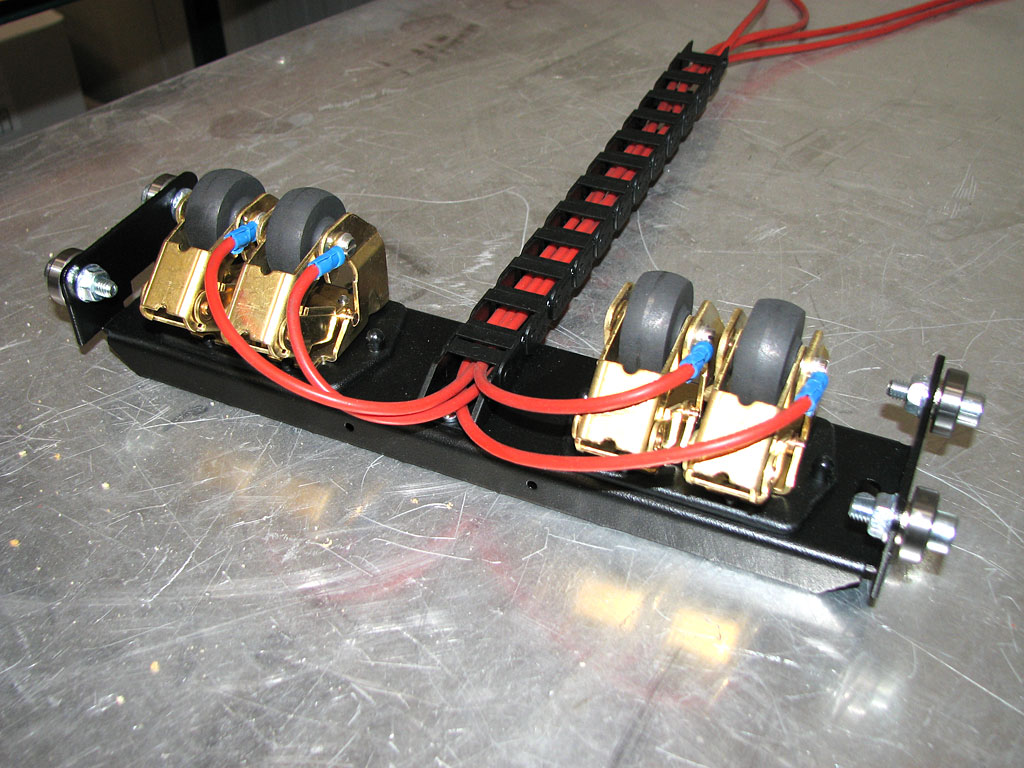

Двусторонние дифференциальные токосъемнные каретки – ноу-хау

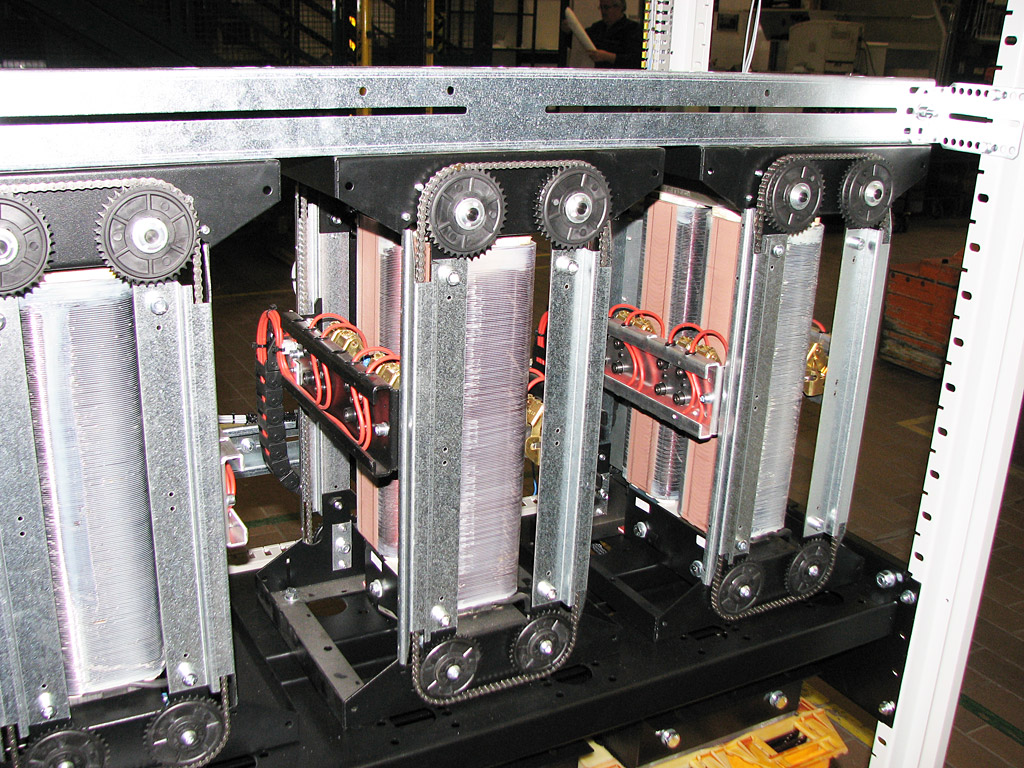

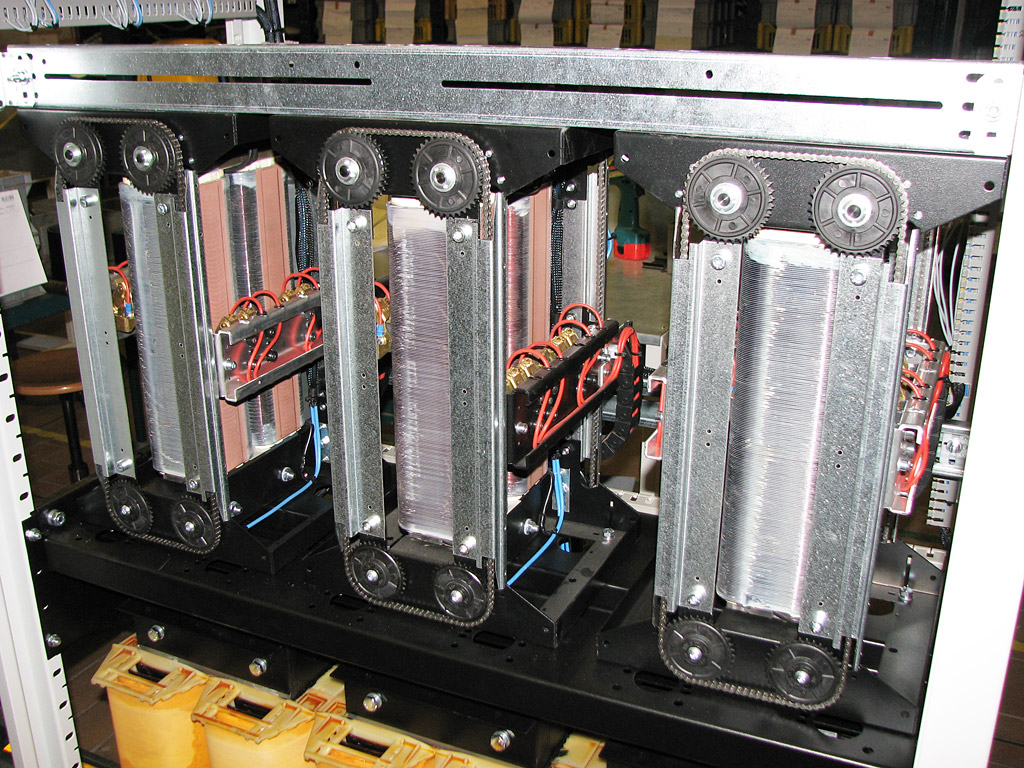

Управляемые автотрансформаторы (вариаторы) электродинамических стабилизаторов Oberon оснащены двусторонними токосъемниками с разнонаправленным движением друг относительно друга. Это означает, что каждый вариатор оборудован двумя токосъемными каретами, расположенными с противоположных сторон. Их движение обеспечивается цепным механизмом, заставляющим каретки перемещаться дифференциально, т.е. разнонаправлено (навстречу друг другу или наоборот удаляясь). Данное конструкторское решение позволяет вдвое увеличить мощность автотрансформатора при тех же габаритах, а также повысить скорость управления.

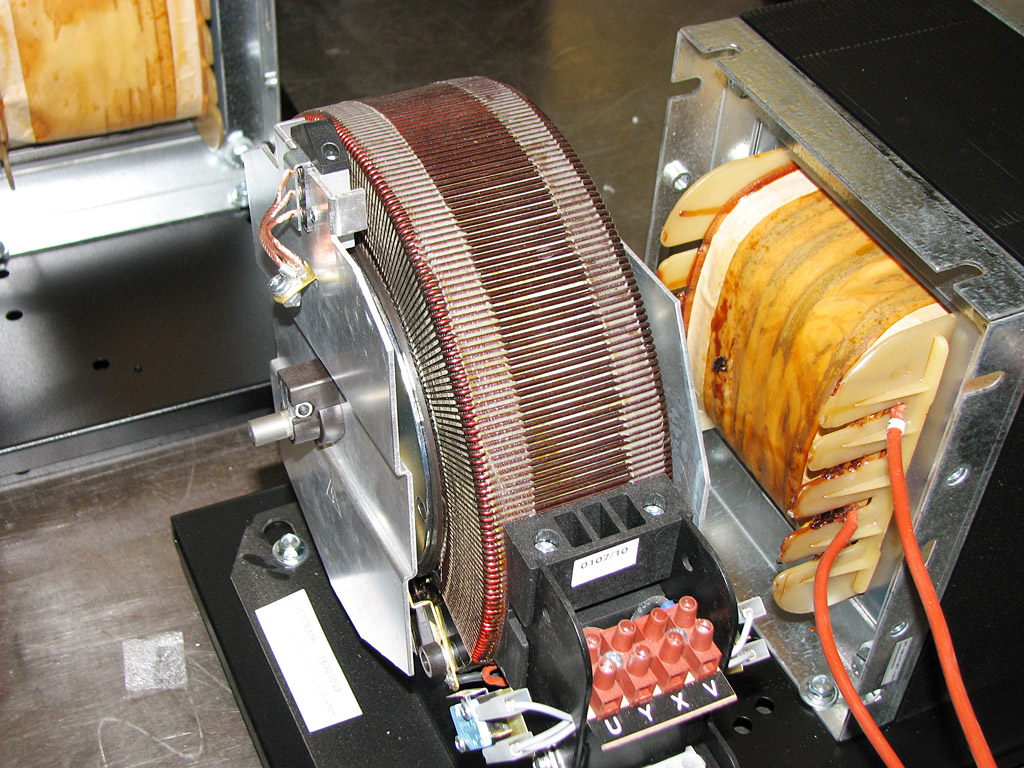

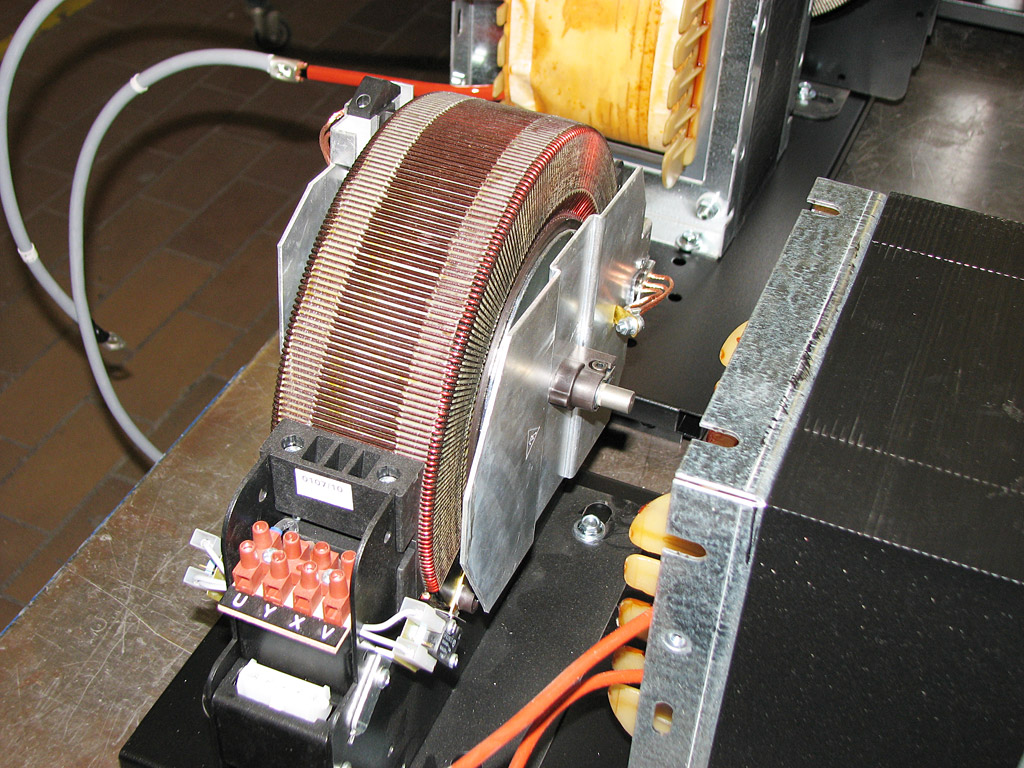

Маломощные однофазные и трехфазные электродинамические стабилизаторы Oberon оснащены тороидальными вариаторами с двусторонними токосъемниками, приводимыми в действие шестереночным механизмом, расположенным внутри тороида.
|
|
|||||
|
|

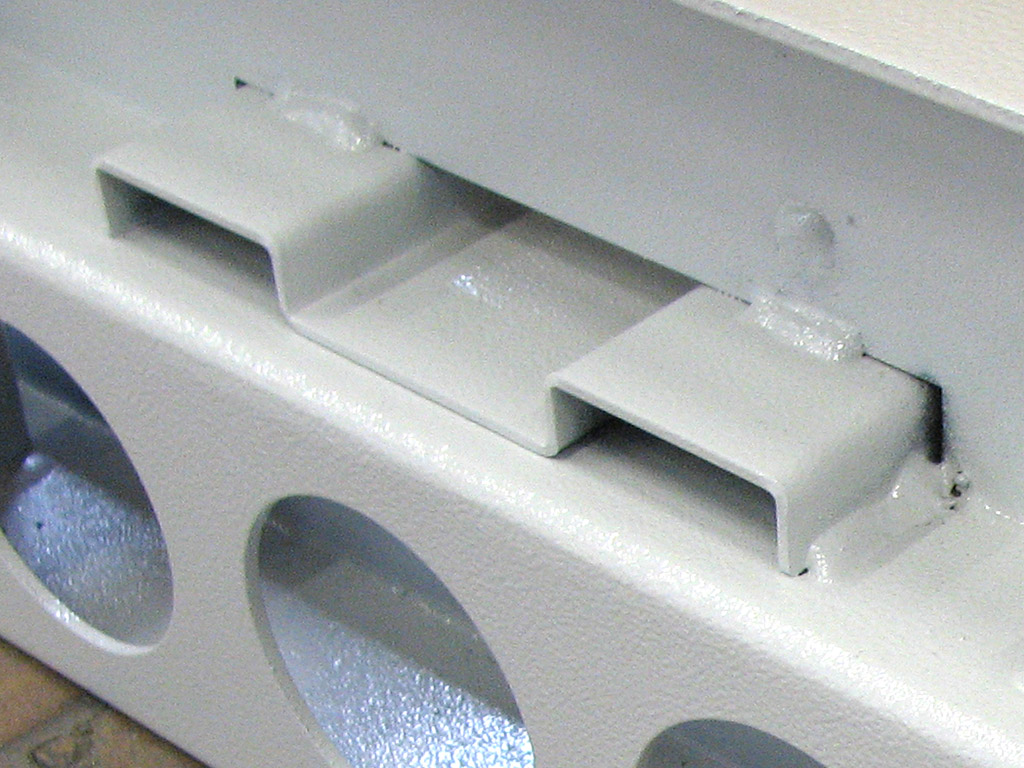

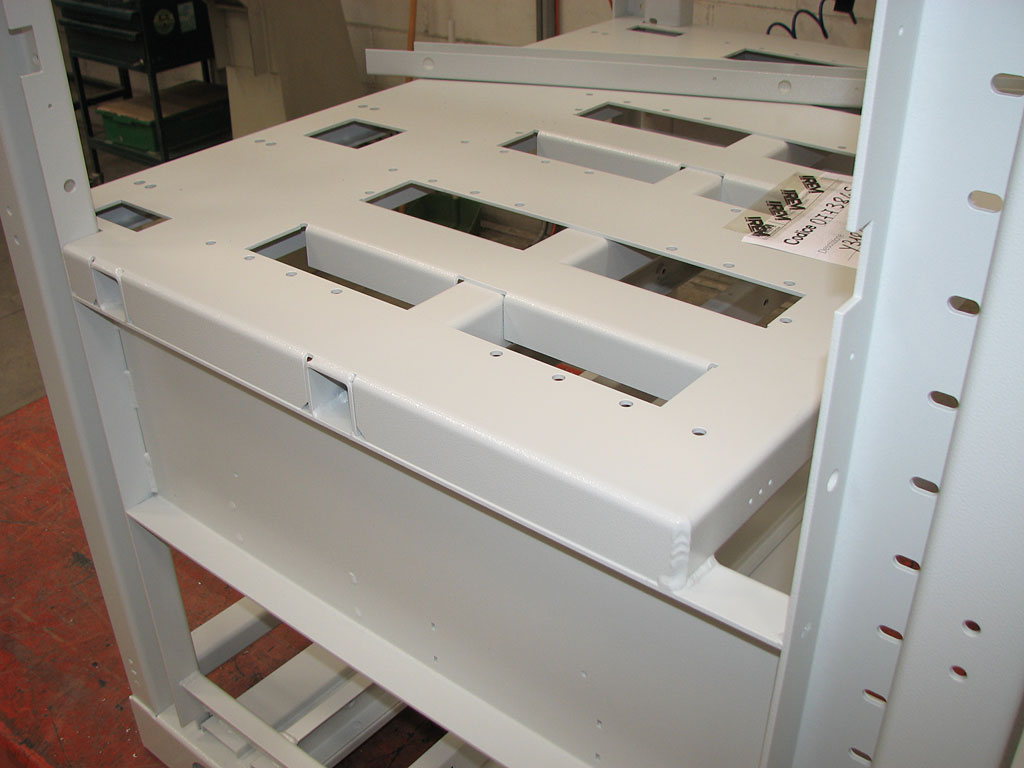

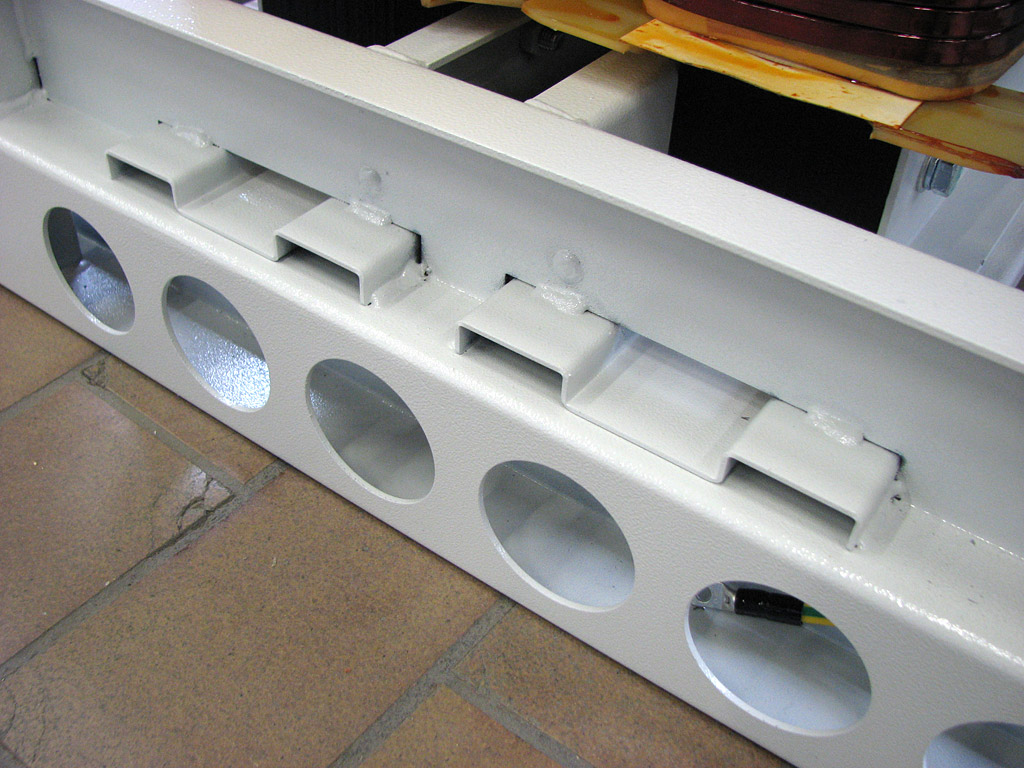

Высокопрочные укрепленные шасси
Несущей конструкцией стабилизаторов напряжения Oberon являются специально укрепленные шасси особой прочности. Это позволяет избегать возможные внутренние механические повреждения при транспортировке блоков в удаленные регионы по недостаточно ровным дорогам. Это особенно актуально при перевозке крупногабаритного оборудования большой и сверхбольшой мощности. Для усиления прочности конструкции полки под тяжелыми электромагнитными элементами (трансформаторами) имеют специальные ребра жесткости.
|
|
|||||
|
|
Преимущества укрепленных шасси стабилизаторов Oberon
- Для их изготовления используются толстые листы из нержавеющей стали.
- Надежная сварные швы.
- Дополнительные ребра жесткости для усиления конструкции в наиболее ответственных местах.
- Дополнительные элементы усиления полок для крепления тяжелых трансформаторов.
- Порошковая покраска.
Износостойкие графитовые токосъемные ролики

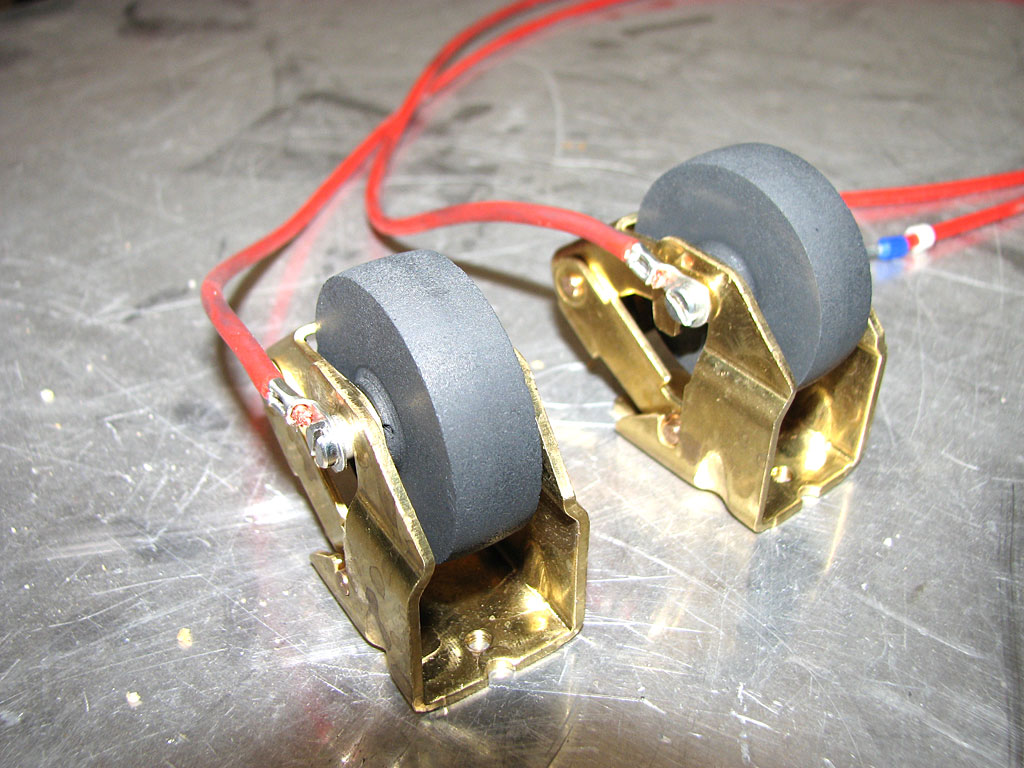

Электродинамические стабилизаторы напряжения Oberon A/Y оснащены уникальными износостойкими графитовыми роликами с длительным сроком службы (свыше 10 лет).
Большинство производителей экономичных стабилизаторов применяют щеточные токосъемники ввиду их простоты. Однако, многолетние исследования и эксплуатация таких узлов подтвердили их низкую надежность. Для щеточных контактов характерно подгорание из-за больших значений протекающих токов, что приводит к снижению надежности и неожиданному выходу оборудования из строя. Наиболее остро данная проблема возникает на крупных ответственных объектах, защищенных централизованными мощными и сверхмощными стабилизаторами.
|
|
Токосъемная каретка – очень ответственный элемент электродинамического стабилизатора. Она приводится в движение с помощью сервоприводного механизма и постоянно перемещается, отслеживая и компенсируя колебания входного сетевого напряжения. Во время движения необходимо обеспечить надежный электрический контакт токосъемной каретки с витками регулируемого автотрансформатора. От этого зависит работоспособность всего агрегата.
В стабилизаторах напряжения Oberon A/Y проблема надежного контакта решена кардинально. Они оснащены износостойкими графитовыми токосъемными роликами из уникального композитного материала (см. фото), который обеспечивает качественный постоянный контакт, обладает высокой проводимостью и работает с большими токами. Ролики перемещаются по плоской идеально отполированной поверхности автотрансформаторов практические без износа (см. главу "Автотрансформаторы с квадратным сечением обмоток"). За счет этого обеспечивается такой длительный срок службы (не менее 10 лет) новых роликов.
Некоторые заводы-конкуренты пытаются копировать удачные технические решения стабилизаторов Oberon, ставя графитовые ролики в агрегаты большой мощности. Но их механическое перемещение по искривленным поверхностям круглых обмоток вариаторов обычного типа приводит к обратному эффекту. Происходит постоянная выработка графитового материала, что ведет к необходимости регулярной замены роликов не реже 1 раза в 2 года. Также резко возрастает риск межвиткового короткого замыкания (КЗ) из-за остатков графитовой крошки, что существенно снижает надежность устройства.
Естественная конвекционная система охлаждения
В конструкции стабилизаторов напряжения Oberon предусмотрена система внутреннего охлаждения, использующая естественную конвекцию воздуха. Вентиляторы (принудительное охлаждение) не применяются даже в мощных моделях. Проблема с вентиляторами состоит в том, что они являются ненадежными элементами, выход из строя которых вызывает перегрев стабилизатора. С использованием естественного охлаждения удается достичь более высокой надежности агрегатов, а также понизить уровень акустических шумов.
Единственным исключением являются промышленные модификации стабилизаторов Oberon A/Y в корпусах со степенью защиты IP54. Такие устройства полностью или частично изолированны от внешней среды. Для их внутреннего охлаждения применяются либо вентиляторы с дополнительными воздушными фильтрами, либо встроенные системы кондиционирования с холодильным циклом. Последние обеспечивают полную 100% изоляцию внутренних узлов стабилизаторов от окружающей среды и способны работать в наиболее «грязных» местах, содержащих пыль, кислоты и химические реагенты или при высокой температуре (свыше 40°C).
Некоторые итальянские производители необоснованно заявляют, что их стабилизаторы охлаждаются естественным образом при работе с нагрузкой номинальной мощности, а встроенные вентиляторы включаются эпизодически при перегрузке, внутреннем перегреве или повышении температуры воздуха. К сожалению, тщательное тестирование моделей конкурентов доказало необоснованность данных деклараций. Вентиляторы работали постоянно даже без нагрузки в помещении с температурой 20°C. С учетом низкой надежности используемых вентиляторов (производство ЮВА, без подшипников), возникнет необходимость их ежегодной замены. При выходе из строя любого вентилятора данный стабилизатор подает сигнал тревоги. Однако, не проведение оперативного экстренного ремонта с отключением нагрузки приведет к перегреву и выходу агрегата из строя.
Стабилизаторы Oberon: тестирование в жестких условиях, полное соответствие заявленным техническим характеристикам
Результаты тестовых испытаний стабилизаторов конкурирующих фирм-производителей подтверждают, что многие заводы не соблюдают заявленные в рекламных материалах параметры своих устройств. При этом они вводят покупателей в заблуждение, манипулируя цифрами и умалчивая о негативных особенностях выпускаемого ими оборудования.
Возьмем, например, конкурирующий итальянский завод XXXXX S.p.a., выпускающий трехфазные стабилизаторы X135-15. Производитель декларирует выходную мощность 135 кВА и диапазон изменения входного напряжения +/-15% от номинального значения. Однако, во время тестирования выясняется, что при при уменьшении Uвх. до -15% выходная мощность аппарата снижается до 105 кВА. Но ведь это на 30 кВА меньше заявленной мощности! Истинный мотив данного несоответствия заключается в стремлении удешевить производство за счет качества продукции. Экономя на стоимости материалов, завод использует магнитные элементы меньшей мощности. Он снижает стоимость продукции и получает ценовое преимущество, ухудшая при этом технические характеристики устройства. Покупатель не сразу заметит изъян, так как привык доверять заводским рекламным материалам, а эксплуатация стабилизаторов на пределе допустимых значений происходит не часто. Дальнейшие испытания вышеупомянутого устройства показали несоответствие заявленной скорости управления и стабильности выходного напряжения. Стабилизатор работал в 2-3 раза медленнее, при этом измеренная точность стабилизации оказалась в 2.5 раза хуже.
Стабилизаторы напряжения Oberon принципиально отличаются от своих конкурентов. Мы строго следим за соответствием фактических характеристик заявленным техническим параметрам. Стабилизаторы Oberon обеспечивают декларируемую выходную мощность в самых неблагоприятных условиях, таких как круглосуточный режим работы при минимально допустимом входном напряжении и самой высокой температуре окружающей среды.
При сборке стабилизаторов Oberon используются электрические и механические компоненты с повышенным запасом прочности, что существенно повышает их общую надежность и делает «живучими» и «неубиваемыми» при эксплуатации в неблагоприятных условиях. Устройства проходят жесткое тщательное тестирование на заводе. Стабилизаторы полностью соответствуют всем заявленным техническим характеристиками и обладают бескомпромиссным качеством.
Основные принципы тестирования стабилизаторов Oberon
- Тестирование при 100% выходной нагрузке.
- Непрерывный круглосуточный режим работы.
- Тестирование при наименьшем допустимом входном напряжении из заявленного диапазона ± Uвх.
- Тестирование при самой высокой температуре воздуха из допустимого рабочего диапазона.
Главные преимущества стабилизаторов Oberon
- Высокая надежность агрегатов (их «живучесть», «неубиваемость»). Наработка на отказ (MTBF) составляет не менее 500 000 часов. Данная цифра подтверждена экспериментально в результате многолетних исследований при эксплуатации оборудования на объектах внедрения.
- Применение уникальных эксклюзивных технологий, например, вариаторов (регулируемых автотрансформаторов) с обмотками квадратного сечения и разнонаправленными двусторонними токосъемниками. Данные конструктивные решения позволяют уменьшить габариты, повысить быстродействие, сократить тепловые потери, увеличить надежность системы.
- Высокопрочные усиленные шасси с укрепленными несущими элементами позволяют избегать механических повреждений при транспортировке тяжелых мощных устройств в удаленные районы по дорогам с недостаточным качеством покрытия.
- Высокая точность стабилизации напряжения, бесшумная работа, плавная регулировка, долговечность.
- Идеально работают с нагрузкой любого типа, в том числе импульсной и нелинейной, выдерживают кратковременные перегрузки, стартовые броски по току при включении нагрузки (например, электродвигателей).
- Полное соответствие параметров стабилизаторов заявленным техническим характеристикам во всех режимах работы. Заводское тестирование устройств производится в самых жестких условиях.
- Агрегаты разработаны и производятся в Италии. Предусмотрены дополнительные меры по их безаварийной работе в неблагоприятных условиях окружающей среды. При сборке применяются только компоненты высочайшего качества европейского производства.
