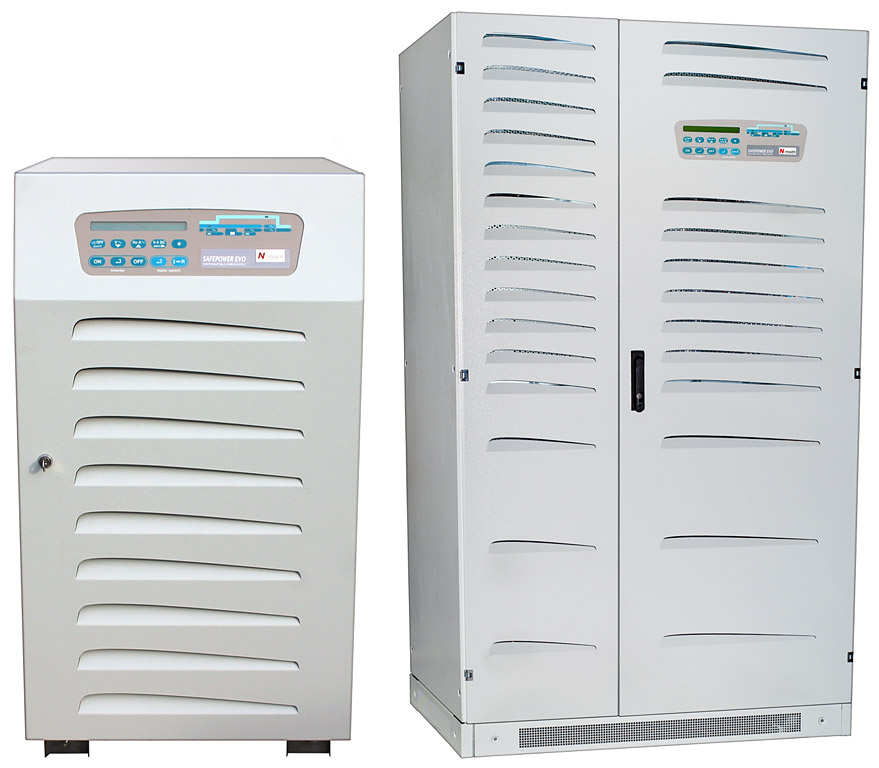

ИБП N-Power Evo 80 кВА, 250 кВА

N-Power Evo. Источники бесперебойного питания. N-Power. 20 кВА - 80 кВА ... 1000 кВА
Ультрасовременные сверх малогабаритные ИБП большой мощности 80 кВА. Схема On-Line с двойным преобразованием напряжения и выходным изолирующим трансформатором. Трехфазный ИБП. С возможностью параллельной работы модулей для масштабирования или резервирования. Для централизованной защиты дата-центров, вычислительных залов, офисов и др. нагрузки. Предыдущее название модельного ряда Safe-Power Evo.

Запросить стоимость

#ибпЭво

{REL keywords="n power evo, safe power evo" list="5"}

Модель	Выпрямитель	Модель	Выпрямитель	Модель	Выпрямитель
20 кВА / 16 кВт	6-п.п.	100 кВА / 80 кВт	6 / 12-п.п.	400 кВА / 360 кВт	12-п.п.
30 кВА / 24 кВт	6-п.п.	120 кВА / 96 кВт	6 / 12-п.п.	500 кВА / 450 кВт	12 / 24-п.п.
40 кВА / 32 кВт	6-п.п.	160 кВА / 128 кВт	6 / 12-п.п.	600 кВА / 540 кВт	12 / 24-п.п.
50 кВА / 40 кВт	6-п.п.	200 кВА / 180 кВт	6 / 12-п.п.	800 кВА / 720 кВт	12 / 24-п.п.
60 кВА / 48 кВт	6-п.п.	250 кВА / 225 кВт	6 / 12-п.п.	1000 кВА / 900 кВт	12 / 24-п.п.
80 кВА / 64 кВт	6 / 12-п.п.	300 кВА / 270 кВт	12-п.п.

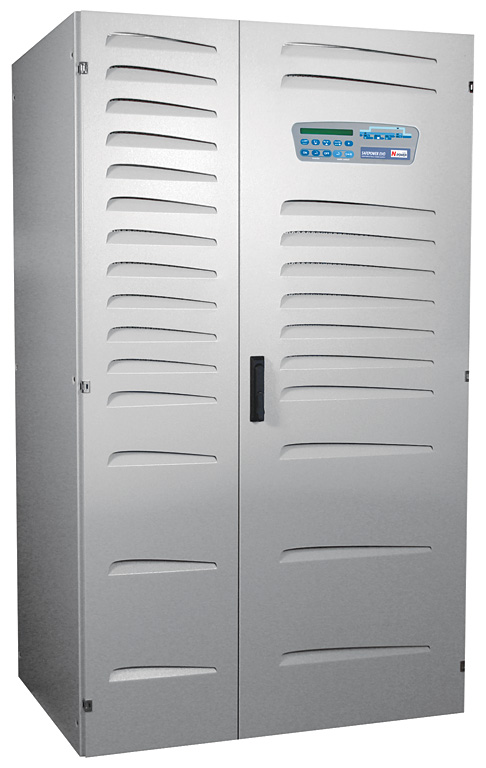

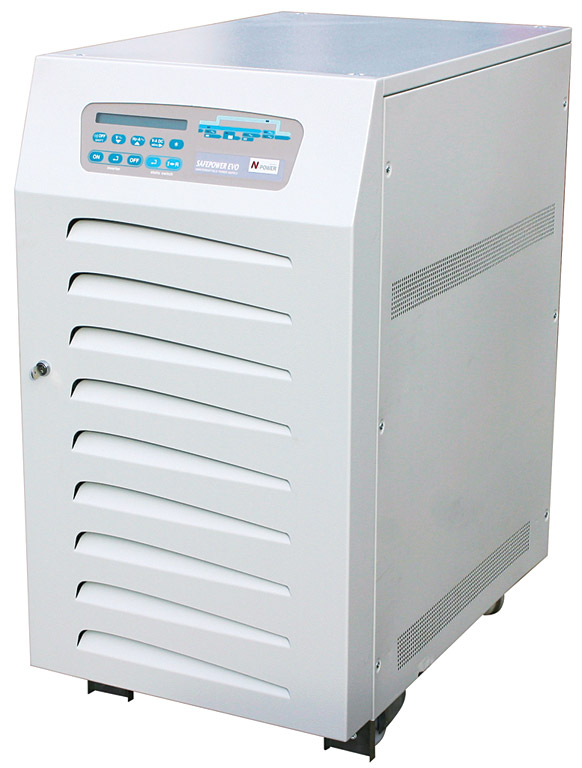

ИБП N-Power Evo 80 кВА

{content_first="Описание N-Power Evo"}Для централизованной защиты критичных объектов: дата-центров, вычислительных залов, офисов, диагностического медицинского оборудования и других чувствительных нагрузок.

Централизованная защита крупных объектов: аэропортов, административных зданий, заводов, больших офисных центров, гостиничных и культурно-развлекательных комплексов, медицинских комплексов, жилых кварталов, малых городов, заводских цехов с непрерывным технологическим процессом и других критичных объектов соответственной мощности.

Особенности ИБП: изолирующий трансформатор, новейшие средства дистанционного мониторинга, возможность параллельной работы. Отличительным качеством ИБП Safe-Power Evo является их компактность. Например, ИБП 80 кВА имеет размеры: 698 × 866 × 1415 и вес 550 кг.

Источники бесперебойного питания (ИБП / UPS) серии N-Power Evo (Evolution) разработаны в 2006 г и построены по схеме On-Line с двойным преобразованием напряжения и выходным изолирующим трансформатором. Несмотря на свое относительно «спокойное» название («Эволюция»), новые агрегаты должны вызвать поистине революционные преобразования на рынке электрооборудования благодаря своей компактности и «продвинутым» коммуникационным возможностям. В настоящий момент они являются самыми совершенными и сверхмалогабаритными устройствами в своем классе. Это достигнуто за счет увеличения в 2 раза внутренней тактовой частоты выходного инвертора, построенного по схеме с широтно-импульсной модуляцией (ШИМ).

ИБП серии N-Power Evo, как и их предшественники ИБП серий Safe-Power Evo и Flexi-Power, оснащены схемой микропроцессорного управления и жидкокристаллическим индикатором, установленным на передней панели блока. С его помощью можно контролировать все основные параметры агрегата.

Существует возможность параллельного соединения до 4 блоков ИБП для масштабирования или резервирования. Синхронизация производится через оптоволоконные соединители для повышения надежности и помехоустойчивости параллельной системы.

ИБП серии Safe-Power обладают широкими коммуникационными возможностями: оптоволоконный (или электрический) интерфейс RS232, программное обеспечение EDMS, поддержка протоколов SNMP и ModBus, совместимость с услугой Teleglobal Service (служба дистанционной диагностики).

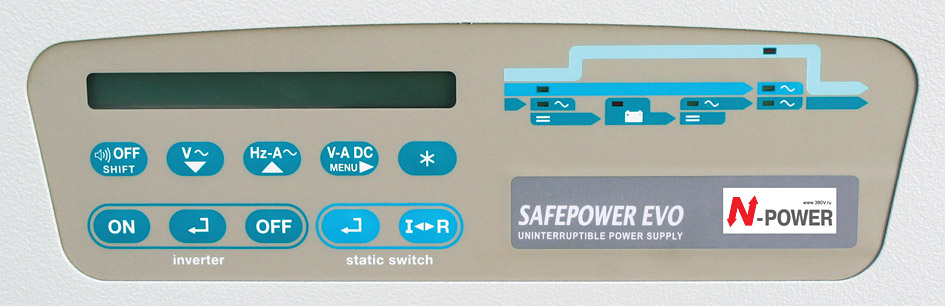

Панель управления N-Power Evo 80 кВА

Модели 20 кВА … 250 кВА поставляются с 6-полупериодным выпрямителем в стандартной комплектации. Установка 12-полупериодного выпрямителя производится опционально.

Модели 300, 400 кВА поставляются только с 12-полупериодными выпрямителями, а модели 500-1000 кВА как с 12-, так и 24-полупериодными.

Агрегаты мощностью до 40 кВА включительно имеют внутреннее пространство для размещения встроенных аккумуляторных батарей на минимальное время резервирования.

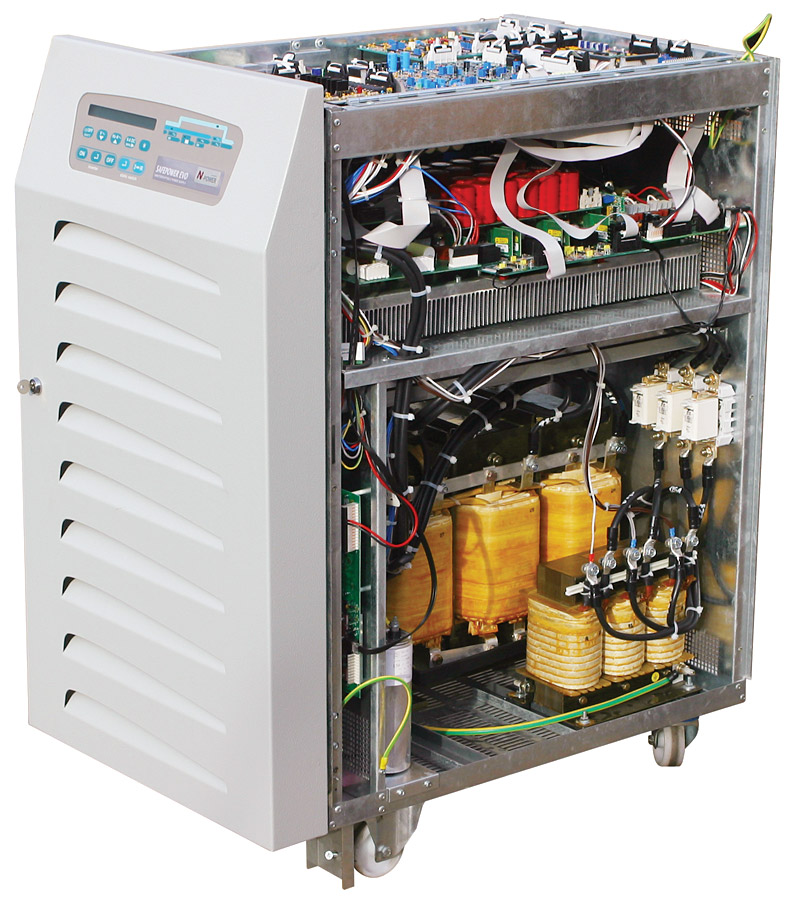

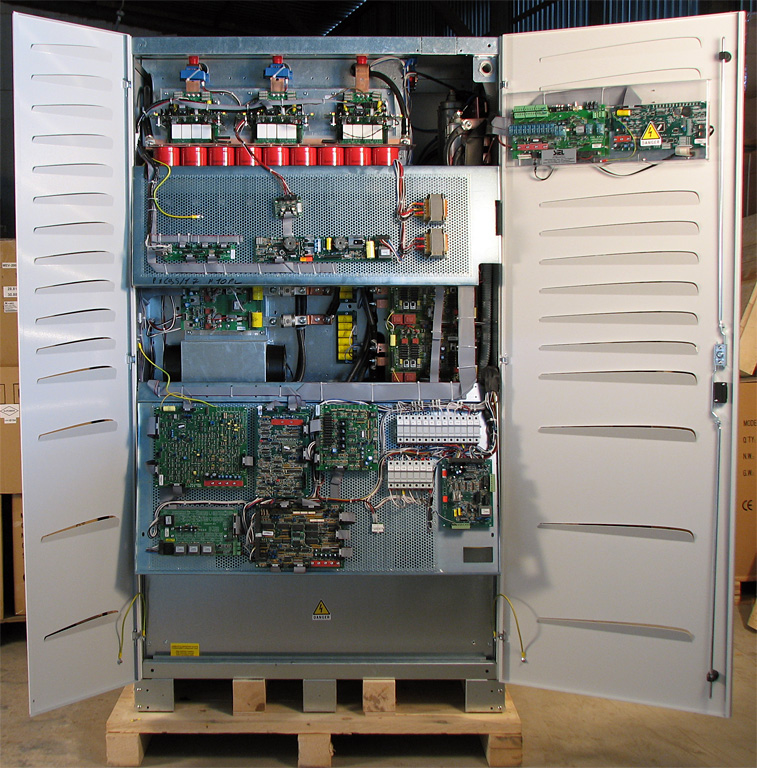

Выходной изолирующий трансформатор

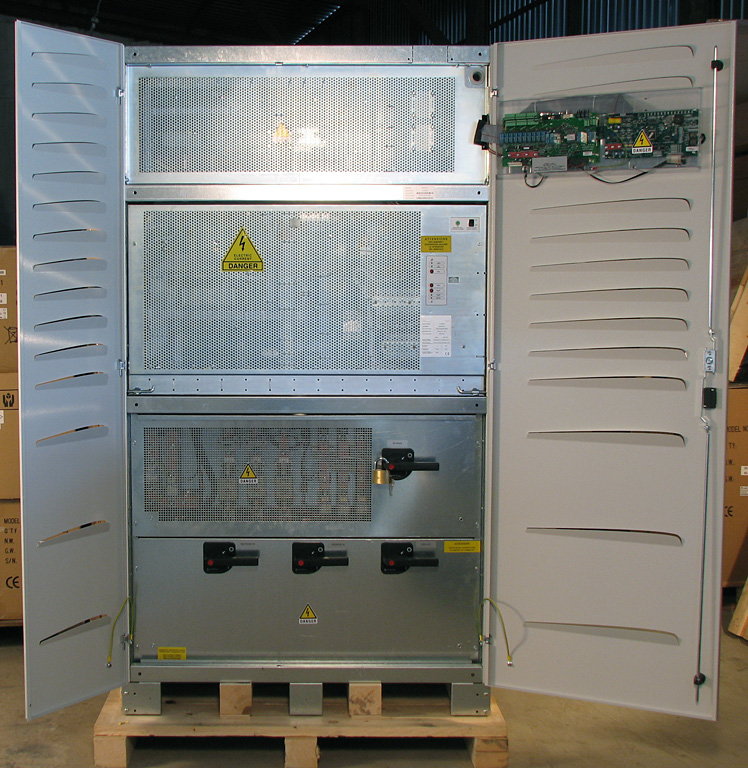

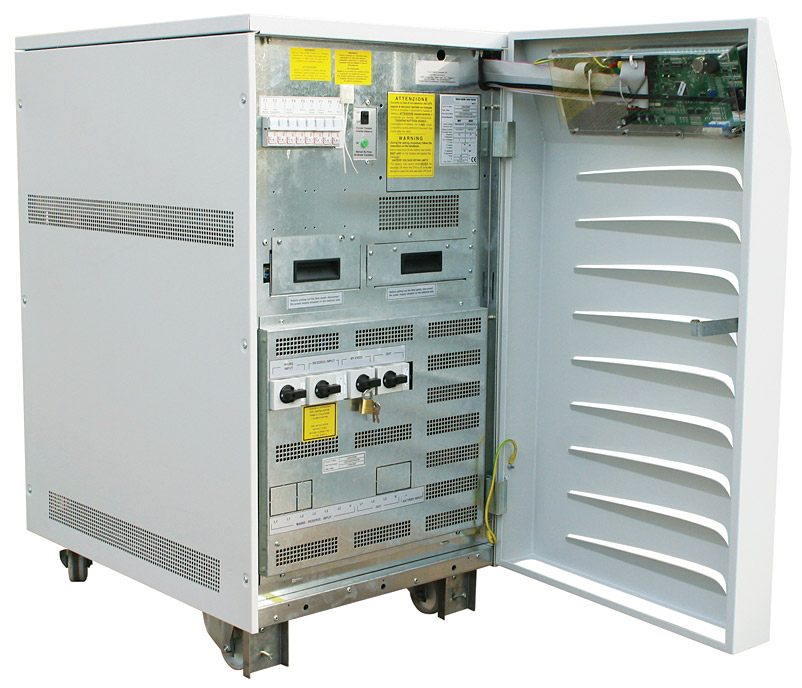

Переключатели режимов работы

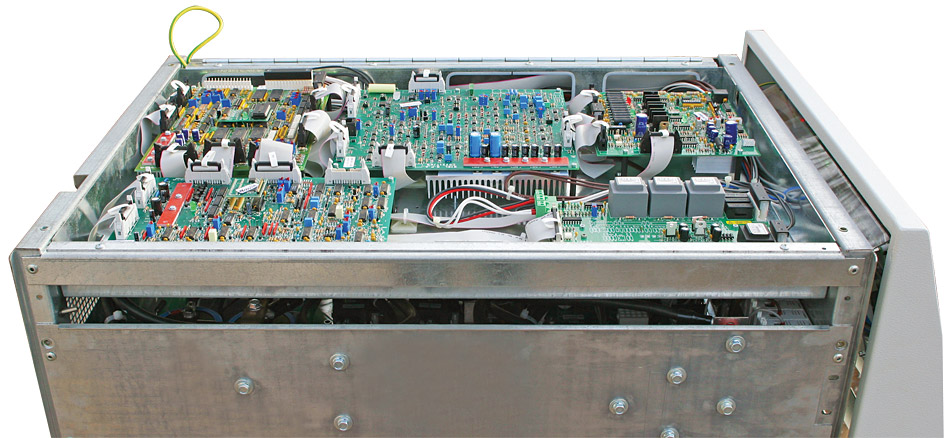

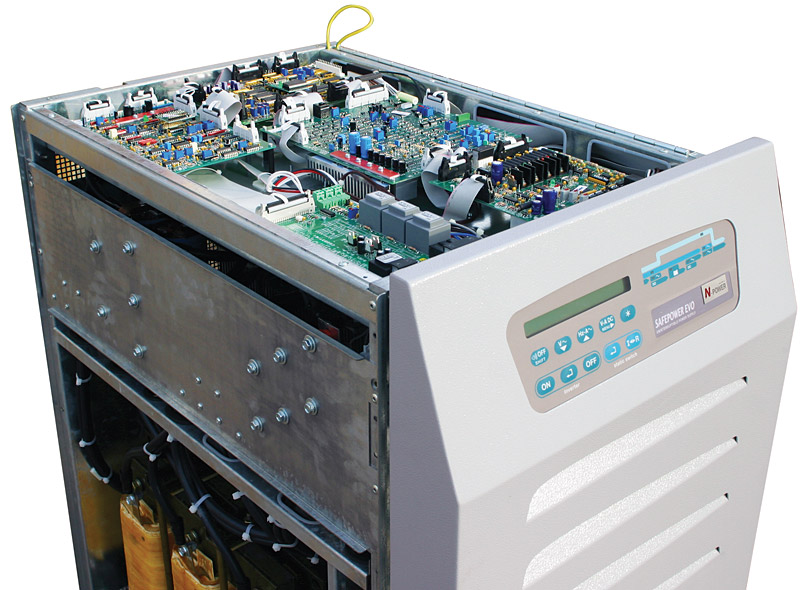

Микропроцессорная плата (сверху)

Основные технические особенности

Самые малогабаритные UPS в своем классе: 40 кВА — 550 × 850 × 1055 мм (Ш × Г × В), 300 кг; 100 кВА — 698 × 866 × 1415 мм (Ш × Г × В), 680 кг.
Схема On-Line с двойным преобразованием напряжения (нулевое время переключения в батарейный режим работы и обратно).
Выходной изолирующий трансформатор формирует независимую выходную нейтраль, повышая помехоустойчивость и позволяя работать с несбалансированной по фазам нагрузкой.
Широкий диапазон допустимого изменения входного напряжения без перехода на батареи: ±15% (с зарядом аккумуляторных батарей); −20% … +15% (без разряда батарей).
Современные схемотехнические решения: высокочастотные IGBT-транзисторы обеспечивают большой КПД инвертора, идеальную синусоидальну форму выходного напряжения и высокую надежность агрегата.
Внутренняя тактовая частота инвертора, построенного по схеме с ШИМ, увеличена в 2 раза. За счет этого достигаются сверхмалые габариты устройства и идеальное качество формы выходного напряжения.
Микропроцессорное управление и контроль.
Система управления аккумуляторными батареями (Battery Health Guard System) следит за их состоянием и продлевает срок эксплуатации. Она обеспечивает программируемый батарейный тест, термокомпенсацию зарядного тока, оптимальный выбор конечной точки разряда батарей в зависимости от нагрузки, защиту от перенапряжения и минимальные пульсации зарядного тока.
Высокий КПД системы, достигающий 99% в экономичном энергосберегающем режиме EcoMode. Это один из самых высоких показателей среди устройств аналогичной мощности.
Вентиляторы системы охлаждения управляются микропроцессором для достижения оптимального охлаждения агрегата.
Возможность параллельного подключения до 4 блоков для масштабирования мощности или аппаратного резервирования.
Встроенная система защиты от обратного тока в схеме Bypass.
Широкий выбор коммуникационных возможностей: RS232 с электрическим или оптическим подключением, программное обеспечения для мониторинга и управления Siel UPS Management Software, поддержка протоколов SNMP, HTTP, ModBus, JBus, ProfiBus и др., совместимость с услугой Teleglobal Service (служба дистанционной диагностики), возможность интеграции в современные системы BMS, SCADA.
Широкий перечень дополнительных опций, в том числе 12- и 24-полупериодные выпрямители, входные изолирующие трансформаторы, устройства защиты от обратного тока, датчики контроля сопротивления батарейной изоляции, индикатор утечки на землю, входной THD-фильтр и др.

Параллельные системы

Параллельные системы строятся в двух случаях. Либо с целью масштабирования, т.е. увеличения общей выходной мощности (Parallel Capacity), либо с целью аппаратного резервирования (N+1), т.е. повышения ее общей надежности и отказоустойчивости (Parallel Redundancy).

ИБП серии N-Power Evo обладают возможностью параллельного подключения до 4 одноранговых модулей как с целью резервирования, так и масштабирования.

Существует возможность подключения единого батарейного комплекта к параллельной системе N+1. Данное решение имеет неоспоримое преимущество: не теряется часть батарейного комплекта при выходе из строя любого модуля UPS в автономном режиме.

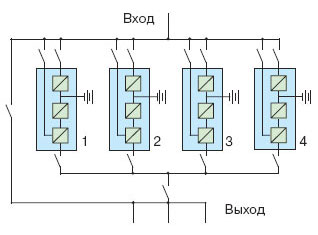

Параллельная система с общим байпасом

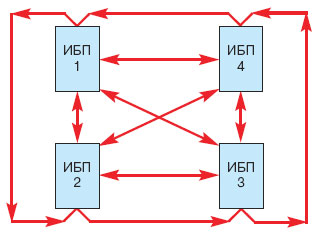

Синхронизация через оптоволоконные линии

Особенности параллельной системы на базе ИБП N-Power Evo

Могут строиться как на базе стандартных модулей ИБП, так и на базе специальных параллельных модулей без схемы ручного Bypass.
Все модули параллельной системы равноправны.
Для синхронизации используются оптоволоконные линии, обладающие более высокой помехоустойчивостью по сравнению с электрическими.
Топология линий синхронизации обладает 100% избыточностью для устойчивой работы агрегатов даже при случайном повреждения одного из соединителей.
