Коэффициент нелинейных искажений (КНИ).
Total Harmonic Distorsions (THD) – англ.
Коэффициент нелинейных искажений – показатель, характеризующий степень отличия формы сигнала от синусоидальной. КНИ используется в основном для измерения искажений формы входного или выходного тока (Current THD). КНИ равен отношению суммы мощностей высших гармоник сигнала к мощности его первой гармоники.
Типовые значения КНИ:
- 0% – форма сигнала представляет собой идеальную синусоиду.
- 3% – форма сигнала отлична от синусоидальной, но искажения не заметны на глаз.
- 5% – отклонение формы сигнала от синусоидальной заметно на глаз по осциллограмме.
- 21% – например, сигнал трапецеидальной или ступенчатой формы.
- 43% – например, сигнал прямоугольной формы.

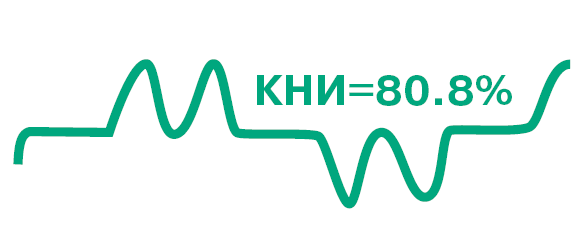

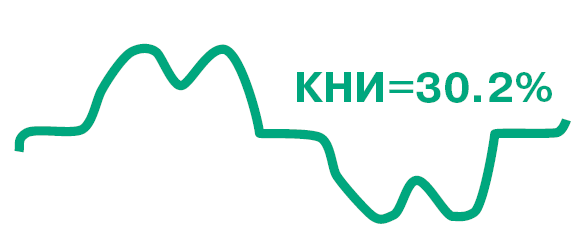

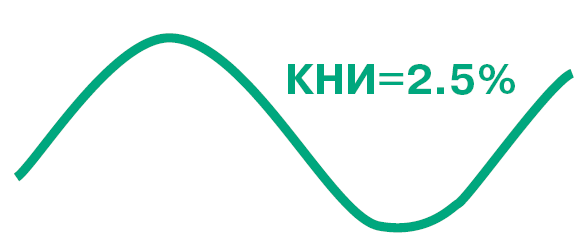

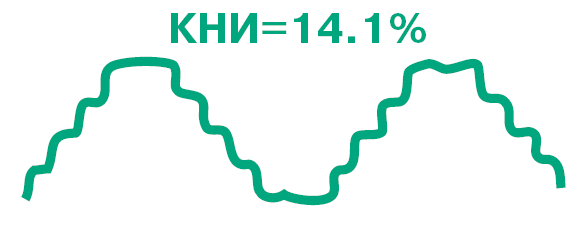

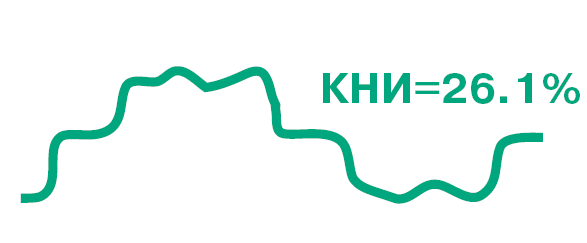

Примеры осциллограмм входного тока для некоторых других видов нагрузок:
 |
 |
 |
||
 |
|

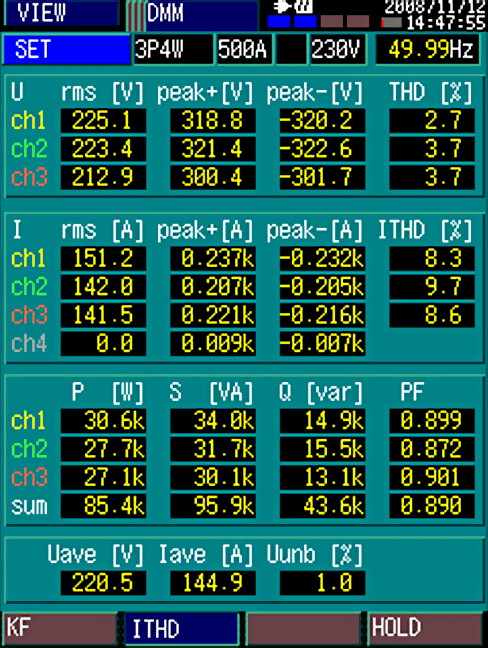

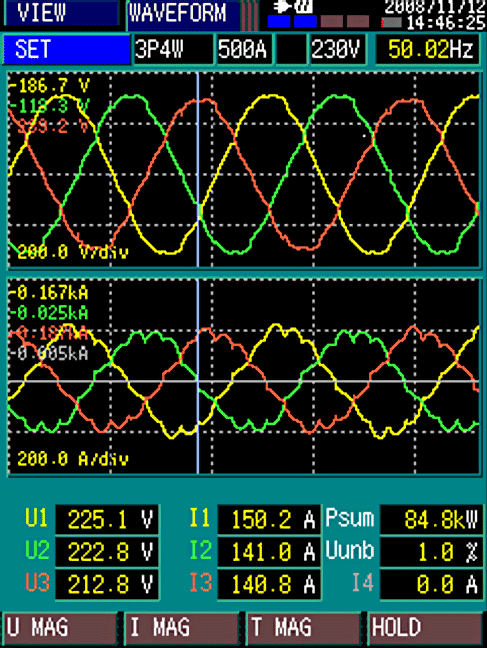

Пример: форма входного тока и значения КНИ для ИБП N-Power Evo 160 KVA 12-pulse
 |
 |
