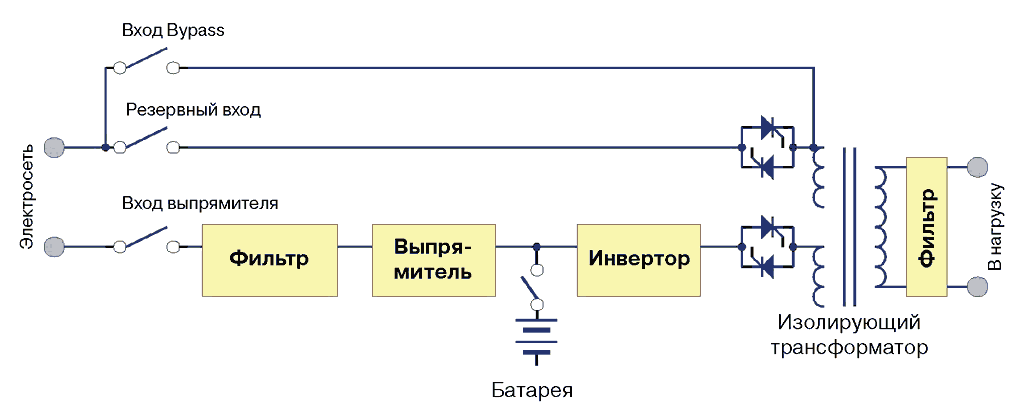

ИБП с классической схемой On-Line и выходным изолирующим трансформатором
On-Line, Online – англ.
Output Isolation Transformer – англ.

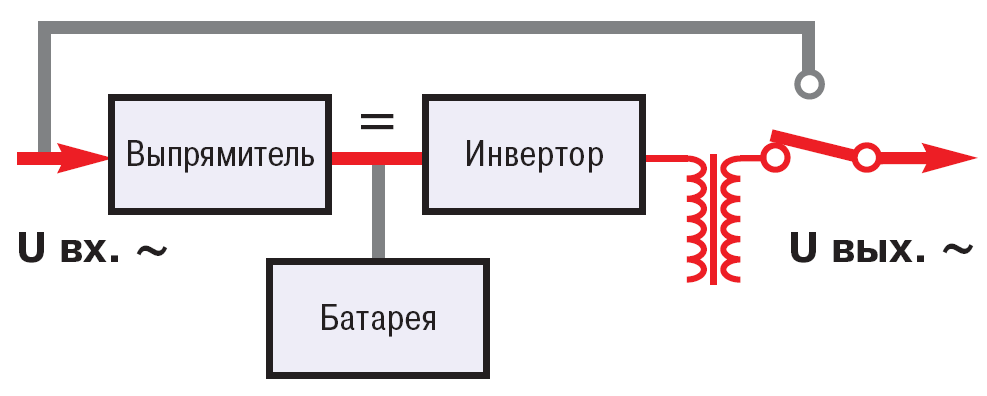

Инверторы с выходным изолирующим трансформатором применяются в ИБП средней и большой мощности с двойным преобразованием напряжения (On-Line) и предназначенных для работы с широким перечнем нагрузок. Это самая надежная и проверенная временем схема.
Преимущества ИБП со схемой On-Line и выходным изолирующим трансформатором:
- Возможность работы с нагрузками любых типов, имеющих различные коэффициенты мощности.
- Стабильность выходных параметров как при статической, так и динамической нагрузке.
- Позволяет реализовать любую из известных питающих силовых схем (систем заземления): TN-C, TN-S, TN-C-S, TT и IT.
- Гальваническая изоляция увеличивает помехозащищенность нагрузки как по фазам, так и по нейтрали. Исключается постоянная составляющая выходного напряжения.
- Возможность работы с нелинейной и импульсной нагрузкой за счет широкого диапазона допустимого крест-фактора и КНИ тока нагрузки.
- Возможность питания как любых однофазных, так и трехфазных нагрузок.
- В связи с использованием выходного трансформатора типа «треугольник-звезда» выходная нейтраль формируется заново и все фазные напряжения жестко балансируются.
- Возможность работы с несбалансированными до 100% трехфазными нагрузками типа «звезда» и «треугольник».
Основные недостатки:
- Большие габариты и вес по сравнению с бестрансформаторными.
- Более высокая стоимость в сравнении с бестрансформаторными.
 |
 |
