Параллельное резервирование, масштабирование системы.
Parallel Redundancy –англ.
Parallel Capacity –англ.
Параллельное резервирование, масштабирование системы – технические решения для повышение надежности (аппаратное резервирование) или для увеличение суммарной выходной мощности системы (масштабирование).
Оно предусматривает параллельное соединение двух или нескольких одноранговых (одинаковых по мощности) ИБП по входу и выходу. Работоспособность такой системы обеспечивается специальной схемой фазовой синхронизации выходных напряжения и деления нагрузки
Примеры обозначения параллельных систем:

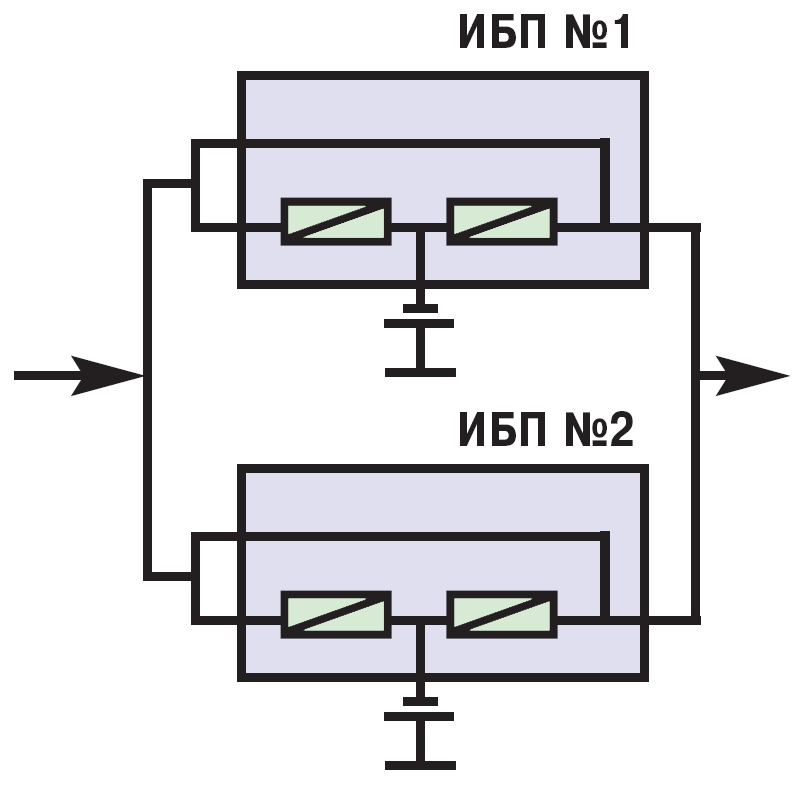

- «1+1» – система из двух ИБП со 100% резервированием.

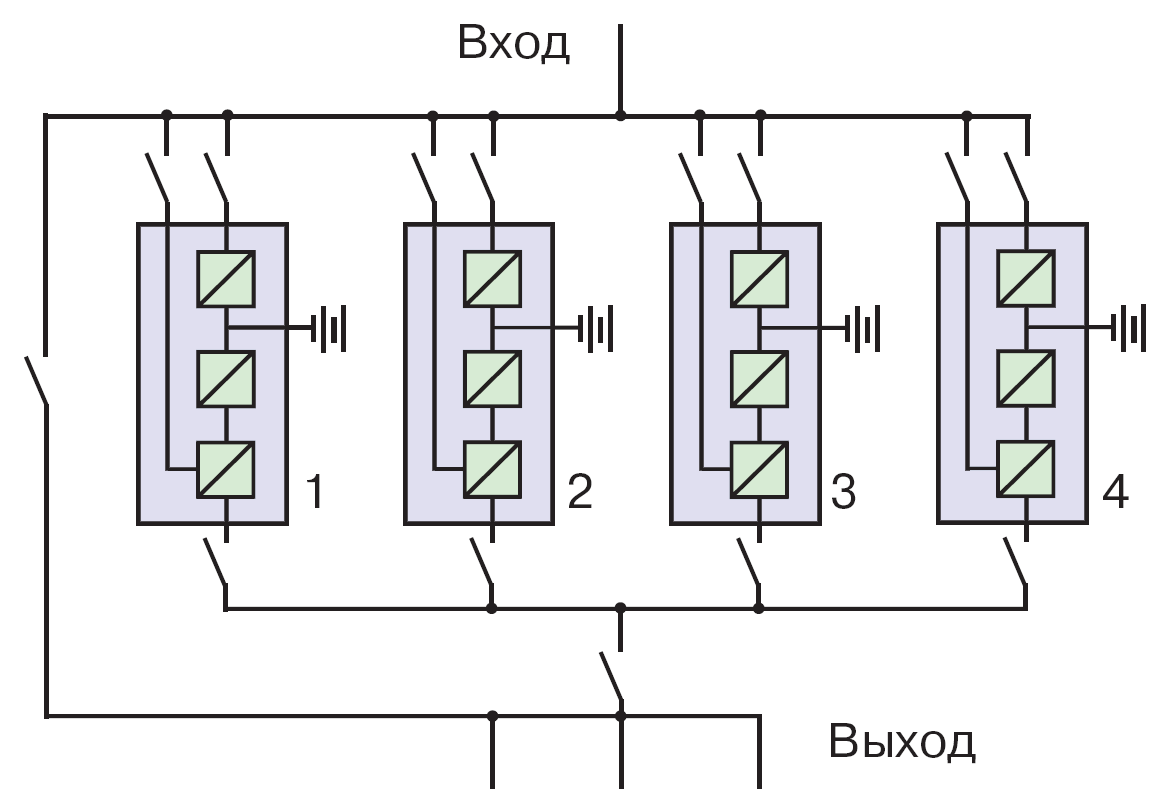

- «3+1» – система из четырех модулей, один из которых (любой) является резервным (33% резервирование).
- «N+2» – система, состоящая из (N+2) модулей, два из которых (любые) являются избыточными.
 |
 |
При аппаратном резервировании в системе «N+X» нагрузка равномерно распределяется между всеми модулями, а в случае выхода из строя одного или нескольких из них (от 1 до X включительно) нагрузка перераспределяется между исправными устройствами. Если количество вышедших из строя ИБП равно X и в работе осталось минимальное количество исправных блоков N, то последующий выход из строя еще одного модуля приведет к отключению системы бесперебойного питания. В соответствии с данной логикой, для системы «N+X» мощность нагрузки не должна превышать номинальную мощность ИБП x N.
При масштабировании, все ИБП параллельной системы работают как единое устройство. А выход из строя любого блока приводит к полному отключению всей системы. Обозначение «N+X» при масштабировании не используется.
Параллельное резервирование и масштабирование применяется в основном с ИБП большой мощности при построении систем бесперебойного питания (СБП) для защиты особо ответственных объектов. Масштабирование является единственным способ защиты нагрузки сверхбольшой мощности (например, 4 MVA) при максимальной мощности 1 MVA выпускаемых одномодульных ИБП (см. N-Power Evo 1000 КВА). В случаях, если, конечно, не допускается сегментирование (дробление) нагрузки.
ИБП средней мощности (например, Mega-Vision, Pro-Vision Black) подключаются по упрощенной схеме «1+X», что также даёт возможность получить параллельные системы «N+1», «N+X», но при условии автоматического определения ИБП величины нагрузки*.
* Автоматическое определение ИБП величины нагрузки для системы «N+X» означает, что при выходе из строя X блоков и при оставшихся в работе N, в случае последующих проблем с еще одним модулем ИБП – безусловного автоматического отключения системы НЕ БУДЕТ (если потребляемая мощность нагрузки находится в допустимых пределах). Отключение может произойти в будущем только в случае возможной перегрузки.
В схеме с параллельным резервированием допускается применение как отдельных аккумуляторов для каждого ИБП, так и общего комплекта батарей. ИБП серий Mega-Vision (6-20 kVA), Pro-Vision Black (6-20 kVA), Power-Vision Black 3/3 и N-Power Evo компании N-Power могут быть объединены в параллельную систему.
Надёжность параллельной системы N+X имеющей единый батарейный кабинет возрастает, так как в батарейном режиме в случае выхода из строя X ИБП все батареи остаются в работе. В этих же условиях в схеме с раздельными батарейными кабинетами – все батарейные кабинеты всех X ИБП отключаются и их ёмкость теряется для системы.
ИБП N-Power также могут поддерживать логику работы с автоматическим определением нагрузки.
