Силовые схемы электропитания. Системы заземления.
Earthing Systems – англ.
Основные виды систем заземления:

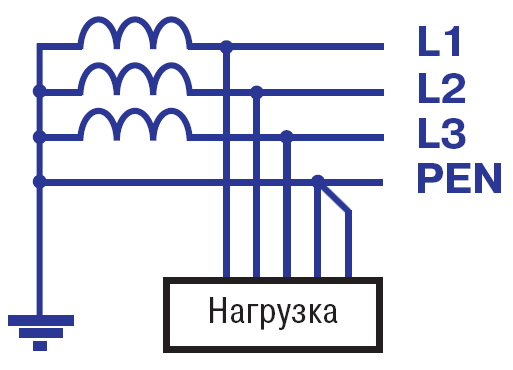

- TN-C – нейтраль и заземление совмещены в источнике напряжения и подаются в нагрузку единой шиной

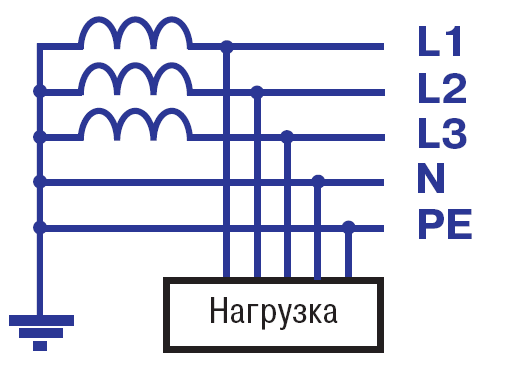

(глухозаземленная нейтраль). - TN-S – раздельные шины заземления и нейтрали (самый распространенный и рекомендуемый в мире способ).

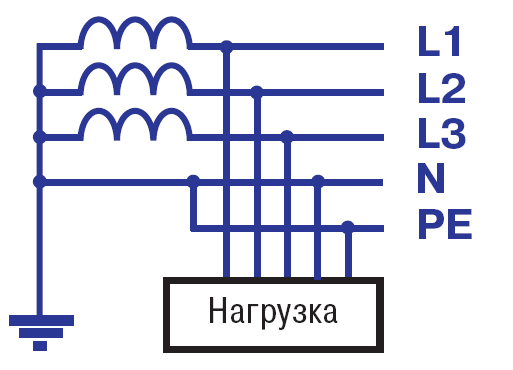

- TN-C-S – совмещенные в источнике напряжения нейтраль и заземление сначала шли единой шиной в системе, а впоследствии были разделены на отдельные шины.

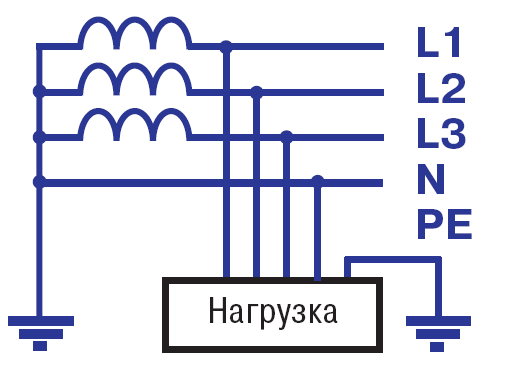

- TT – схема с глухозаземленной нейтралью (TN-C) и дополнительным локальным очагом заземления возле нагрузки.

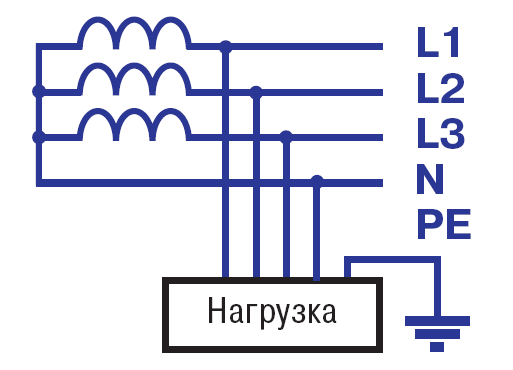

- IT – схема с незаземленной нейтралью (очаг заземления может быть как локальным так и удаленным)
(данный способ обеспечивает наивысшую степень защиты персонала и оборудования).
 |
 |
 |
||
 |
 |
