Мониторинг ИБП. Основные варианты удаленного мониторинга / управления

05 января 2023 Обновлено: 17 февраля 2023

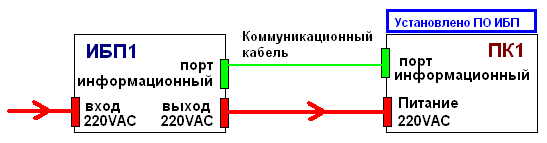

П1) Обычный мониторинг ИБП + ПК

ИБП подключен к ПК1 кабелем (RS232, USB или др.), на ПК1 установлено ПО мониторинга. ПК1 питается через ИБП. Мониторинг/управление ИБП производится с ПК1. Если ПК1 подключен к сети возможно удалённое оповещение (Email и др.).

Примеры: ИБП Pro-Vision Black 3000 LT, ПО UPSilon 2000.

Замечания:

Набор для такого мониторинга (ПО + коммуникационный кабель) входит в стандартный комплект всех ИБП малой и средней мощности.
Если интерфейсы не совпадают, например, ИБП – RS232, а ПК – USB, используйте соответствующий переходник для ПК. См. дополнение 2 ниже.

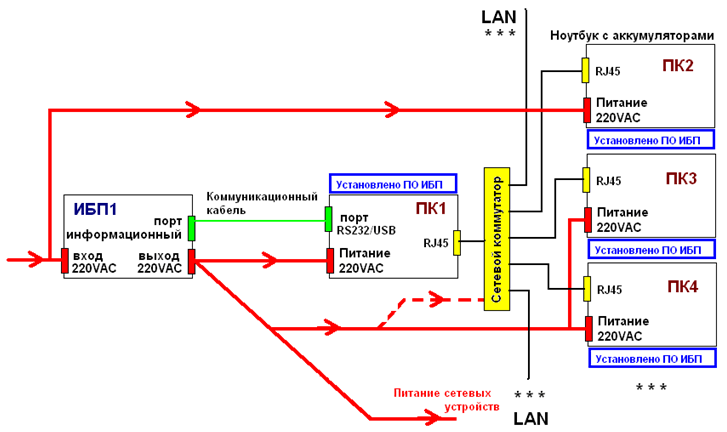

П2) Система мониторинга ИБП + ПК1 (главный) + LAN + сетевые ПК

Всё тоже, что и в предыдущем пункте П1. Дополнительное отличие: ПК1 подключен к локальной сети (ЛВС / LAN / WAN). На других сетевых ПК (ПК2,ПК3 и тд.) также установлено ПО мониторинга с поддержкой сетевой работы. Все ПК и сетевые устройства LAN должны питаться от ИБП или аккумуляторов. Мониторинг / управление ИБП производится с ПК1, ПК2, ПК3 и тд. Возможно удалённое оповещение (через E-Mail и др.).

Пример: ИБП Pro-Vision Black 3000 LT, ПО UPSilon 2000 и несколько ПК, объединенных в компьютерную сеть.

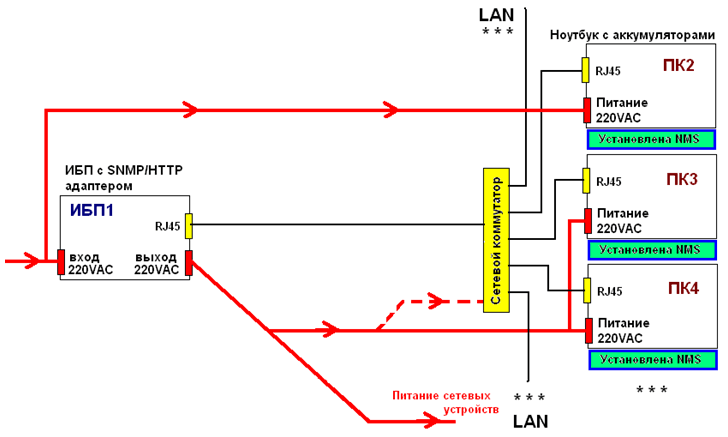

П3) Система мониторинга ИБП + SNMP / HTTP-адаптер + LAN + сетевые ПК

ИБП имеет SNMP / HTTP-адаптер и подключен к компьютерной сети (LAN / WAN). Мониторинг / управление ИБП производится с любых сетевых ПК на которых установлена NMS (WEB-browser) или ПО поддерживающее работу с SNMP (HTTP). Возможно удалённое оповещение (через E-Mail и др.).

Пример: ИБП Pro-Vision Black 3000 LT, внешний SNMP / HTTP-adapter DP532, сетевой ПК с пакетом ПО HP OpenView NNM.

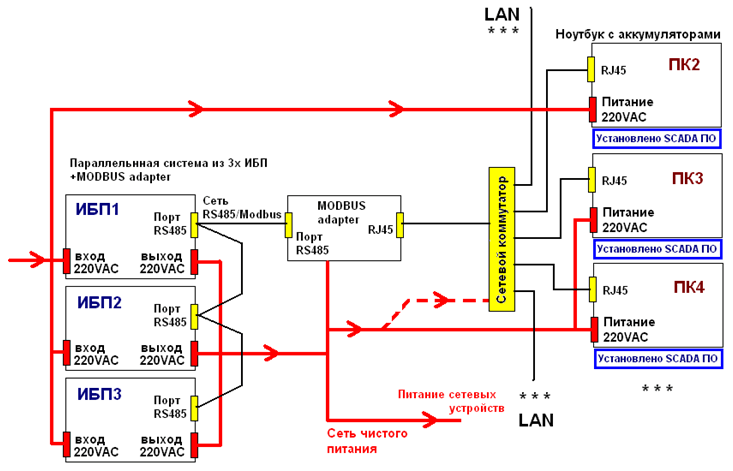

П4) Система мониторинга ИБП + ЛЮБОЙ адаптер + LAN + сетевые ПК

Всё тоже, что и в пункте П3, но другой протокол и соответственно адаптер / устройство и ПО рассчитаны на работу по этому протоколу. ПК подключены к LAN / WAN. ИБП и адаптеры могут быть объединены своими сетями RS485 и др.

Варианты протоколов связи ИБП (варианты типов адаптера):

П4.1 – специальный протокол ИБП например Phoenixtec
П4.2 – «сухие контакты» / самый простой «протокол» с использованием реле
П4.3 – SNMP
П4.4 – HTTP / WEB
П4.5 – MODBUS
П4.6 – Lonworks, J-Bus, Profibus, CAN, BACnet и др.

Мониторинг / управление ИБП производится с любых сетевых ПК на которых установлен пакет ПО совместимого с соответствующим протоколом. Возможно удалённое оповещение (через E-Mail и др.). Некоторые адаптеры поддерживают подключение несмольких ИБП с помощью специальной сети, например, RS485 или с помощью концентраторов.

Пример: ИБП Safe-Power Evo 160 KVA, Modbus adapter MODBUS X-rabbit, сетевой ПК с пакетом ПО Proficy HMI / SCADA – iFIX.

Замечание к П4.1:

Для некоторых типов ИБП их собственный протокол связи открыт. Его можно использовать для написания собственных программ мониторинга ИБП.

П5A), П6B) Система мониторинга с GSM / GPRS / CDMA модемом

Подключение «родного» GSM / GPRS / CDMA-модема к ИБП (например: Master-Vision, Mega-Vision и др.).

PC is present or absent, GSM modem automatically send alarm SMS [AC FAIL, BATTERY LOW etc.] to cellular phone.
ПК может быть или не быть, GSM модем автоматически посылает аварийные СМС [авария в сети, АКБ разряжены и др.] на сотовый телефон.

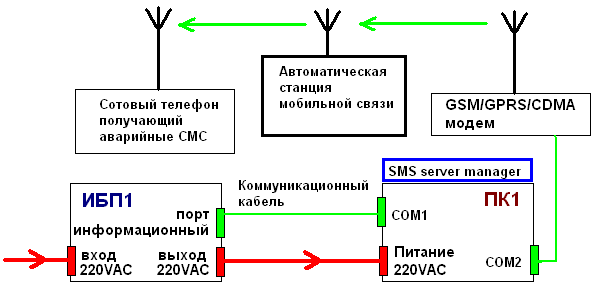

П5A) PC with SMS Server Software + GPRS Modem

Система мониторинга ИБП, ПК, GPRS-модем. Компьютер обязателен.

Замечания:

Программа SMS server (SMS server manager) может быть свободно загружена с сайта MEGATEC, а так же она находится на комплектном диске SNMP-адаптера Megatec (NetAgent).

Не все GPRS модемы поддерживают работу данного ПО, так как имеют разные схемы контактов / интерфейсов.

Рекомендуется использовать только поставляемый заводом родной GPRS-модем, во избежании несовместимости.

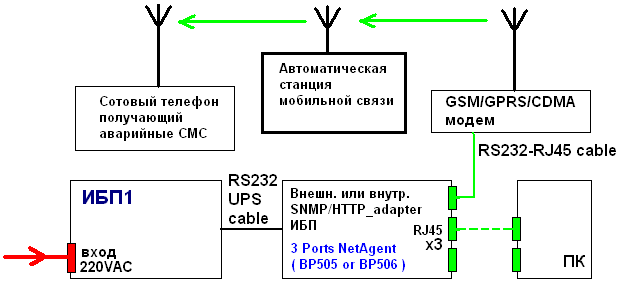

П6B) SNMPадаптер BP505/506 + GPRS Modem

Система мониторинга ИБП, SNMP-адаптер BP50X, GPRS-модем.

SNMPадаптер BP505 (внешний, 3-портовый / External 3 Ports NetAgent II), GPRS Modem
SNMPадаптер BP506 (внутренний, 3-портовый / Internal 3 Ports NetAgent II), GPRS Modem

Компьютер может отсутствовать. Система может работать как совместно с ПК, так и без него:

ИБП --> 3 Ports NetAgent (BP505 или BP506) --> GPRS modem

Дополнение 1

Варианты П5), П6) могут использоваться и при наличии подключения к локальной сети (LAN).

Дополнение 2

Проблемы при рассылке СМС

2.1) Пример проблемы: например, необходимо автоматически разослать СМС сообщения при аварии ИБП.

Возможные решения:

Самый простой способ. Используется система (например, охранная) с рассылкой СМС, подключенная к ИБП по сухим контактам (в большинстве ИБП сухие контакты – опция).
На базе стандартного или дополнительного мониторинга ИБП, на базе SNMP или др. адаптера.
Рассылка СМС посредством стандартного ПО (например, ПО UPSman, ИБП N-Power Evo, SNMP-adapter CS121, ПО SMS Server Manager, ИБП Pro-Vision Black, SNMP-адаптер DP522).

Возможные проблемы:

При рассылке через бесплатные серверы СМС могут быть проблемы.
При работе с платными серверами рассылки СМС (серверы поддержки устройств автоматической рассылки СМС) могут быть проблемы.
При рассылке через локальный «не родной» (сторонний) радиомодем могут возникнуть проблемы совместимости.
Создание собственного bat файла, который даст команду на рассылку локальному «не родному» радиомодему – возможно но сложно.
Написание собственного ПО, дающего команду на рассылку локальному «не родному» радиомодему – возможно но сложно.

2.2) Рассылка СМС через E-Mail – этот наиболее распространенный вариант (из-за простоты и надёжности по сравнению с другими вариантами), так как основные телефонные операторы в России открыли эту услугу с 2009-2011 гг. Как это работает: необходимо в ПО мониторинга ИБП в разделе E-Mail рассылки ввести адрес EMAIL-сервера, занимающегося переводом E-Mail в СМС. Далее СМС идёт как положено на указанный вами телефонный номер. Оплата производится по СИМ карте вашего телефона. Не путайте эту услугу с (сервером) платной / бесплатной рассылки СМС! По этой услуге всю информацию можно узнать у вашего телефонного / сотового оператора.

Замечание: в интернете распространено большое число списков серверов, которые якобы бесплатно выполняют данные функции. В настоящий момент нет достоверного подтверждения их работоспособности. Используйте только своего сотового оператора и его сервера и инструкции.

2.3) Рассылка СМС через «родной» GSM модем. См. П5 и П6.

Дополнение 3

В ПК и ноутбуках может отсутствовать порт RS232 (COM-порт). В этом случае используйте USB-card (опция), устанавливаемую в интеллектуальный слот ИБП или любой переходник USB-RS232 (COM), так же называемый адаптером, конвертером. Например:

Контроллер ST-Lab U224 USB TO RS-232 COM SERIAL.
USB RS-232 Serial Adapter USB Serial Adaptor Converter Prolific Chip (CABLEMAX).

Дополнение 4

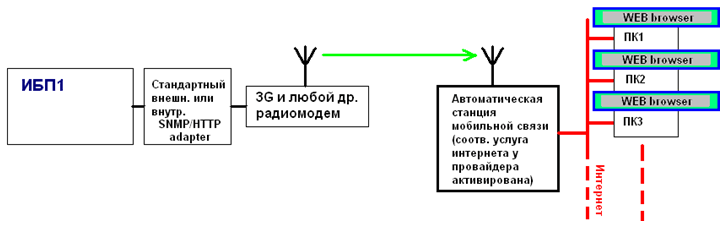

Во всех вариантах перечисленных выше также может быть использована не только стандартная проводная но и нестандартная связь, например, связь по линиям электропередач или беспроводная связь (G, GSM, WIFI. Также могут применяться различные технологии радиоудлинения интернета: ГГц-технологии, операторы сотовой, спутниковой, транкинговой и др. радио связи, радиолюбительская КВ, УКВ и др. радиосвязь, а так же специализированная проводная связь (связь по ЛЭП и др.), и соответственно применены все обычные свойства соответствующего дистанционного мониторинга / управления ИБП: рассылка E-Mail, СМС, оповещение / управление по сети в любой точке мира с любого устройства имеющего доступ в интернет или телефонну и др. сеть, круглосуточная система диспетчеризации и мониторинга «Teleglobal Service» (GSM) и др. Cм. пример ниже (беспроводной интернет доступ к ИБП):

Тем не менее, во избежание проблем с радио-сетями, а также при необходимости подключения ИБП к сети в точке, где нет локальной сети в т.ч. для рассылки СМС рекомендуется использовать варианты мониторинга приведённые в П5, П6.

Пример системы "беспроводной интернет доступ к ИБП"

4.1 Удалённый беспроводной доступ по HTTP протоколу

Доступ по радиоканалу к SNMP-адаптеру ИБП через WEB-браузер представлен ниже.

Замечания:

ИБП на рисунке не показан. Результаты проверки удалённого доступа: связь с адаптером по HTTP- в норме.

Модель модема-роутера: производитель C-MOTECH Co., Ltd., модель CNU680RUS (модем-роутер C-motech CNR680W).
Модель SNMP/HTTP адаптера: SNMP / HTTP-адаптер NetAgent DK522 Mini External DK522.

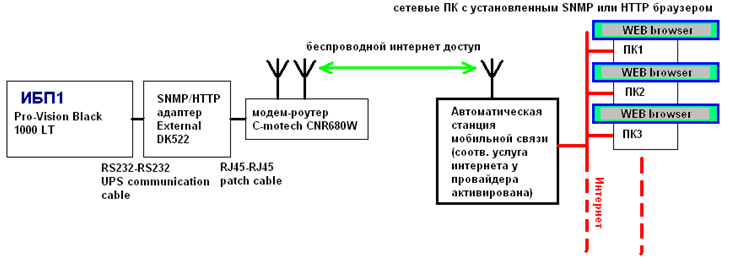

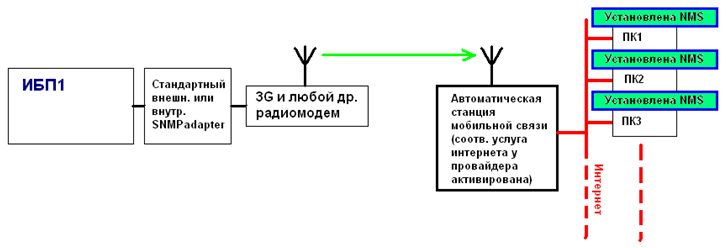

Схема системы:

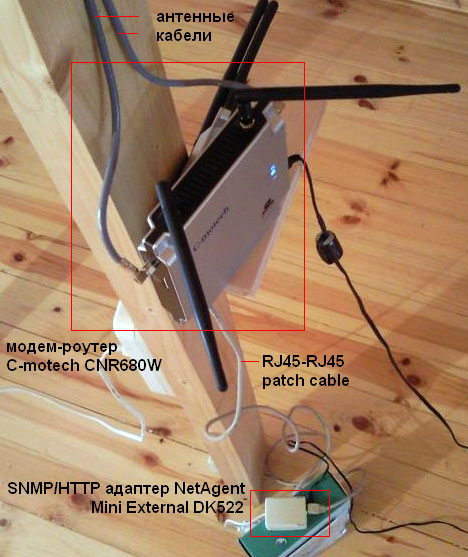

Общий вид системы (ИБП не показан):

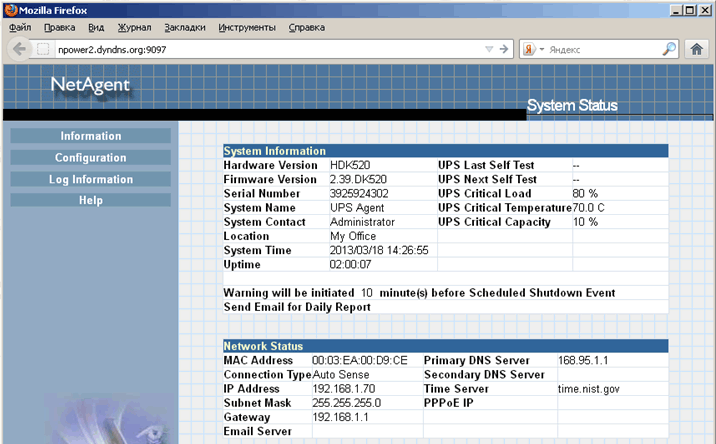

Удалённый беспроводной доступ по HTTP протоколу (WEB страница адаптера при просмотре с использованием беспроводного доступа – просмотр информации и управление ИБП полностью сохраняют функциональность):

4.2 Удалённый беспроводной доступ по SNMP-протоколу

Удалённый беспроводной доступ по SNMP протоколу (доступ по радиоканалу к SNMP-адаптеру ИБП через SNMP-менеджер) обычно реализуется только внутри локальной закрытой сети предприятия. Стандартный SNMP в WAN обычно не используется из-за относительно плохой защищённости этого протокола, даже несмотря на появление более защищённых версий протокола SNMP. Так же обычная реализация обмена данных в WAN по SNMP затруднена тем, что большинство провайдеров интернета блокируют SNMP трафик (порты). Однако есть исключение: в WAN можно использовать SNMP, если использовать технологии расширения частной сети LAN - VPN, защищённых туннелей и др. защищённых средств расширения локальной внутренней закрытой сети предприятия. В этом случае мониторинг на основе SNMP ничем не отличается от обычного SNMP мониторинга внутри закрытой сети LAN. В любом случае может использоваться беспроводной доступ.
