Источник бесперебойного питания (ИБП / UPS)

Источник бесперебойного питания (ИБП). Блок бесперебойного питания. Система бесперебойного питания (электропитания). Агрегат бесперебойного питания (АБП).

Uninterruptible Power Supply (UPS) – англ.
Gruppo di continuita (GDC) – итал.
Unterbrechungsfreie SpannungsVersorgung (USV) – нем.
Unterbrechungsfreie StromVersorgung (USV) – нем.



В широком смысле источник бесперебойного питания – это любое устройство, запасающее энергию для непрерывного электропитания нагрузки как при наличии основного источника энергии, так и при его временном отключении. Поэтому, в общем случае к данному понятию можно отнести такие устройства как гидроаккумулирующие электростанции, маховиковые системы типа «мотор-генератор» и даже аккумуляторные батареи ноутбука.

Купить новый ИБП можно здесь: www.230V.ru (интернет-магазин)

В силовой электротехнике источником бесперебойного питания (ИБП) принято считать электронное устройство, предназначенное для аварийного электропитания критичной нагрузки с помощью аккумуляторных батарей при возникновении перебоев с электроснабжением. Его основной задачей является поддержка работоспособности нагрузки в течение определенного времени (времени резервирования, времени автономной работы). Оно в свою очередь может быть от нескольких минут до нескольких суток в зависимости от мощности нагрузки и емкости батарейного комплекта. Его должно хватить для устранения аварии в линии электропередачи, или для штатного отключения критичной нагрузки, или для пуска резервных устройств электропитания, например, дизель-генераторной установки (ДГУ).

Повышенный интерес к блокам бесперебойного питания в настоящее время обусловлен растущим спросом на компьютерные и телекоммуникационные системы бесперебойного питания для защиты вычислительных залов и промышленных объектов, а также «бесперебойники» для работы с ПК, системами охраны и видеонаблюдения, энергозависимыми отопительными газовыми котлами коттеджей и загородных домов.

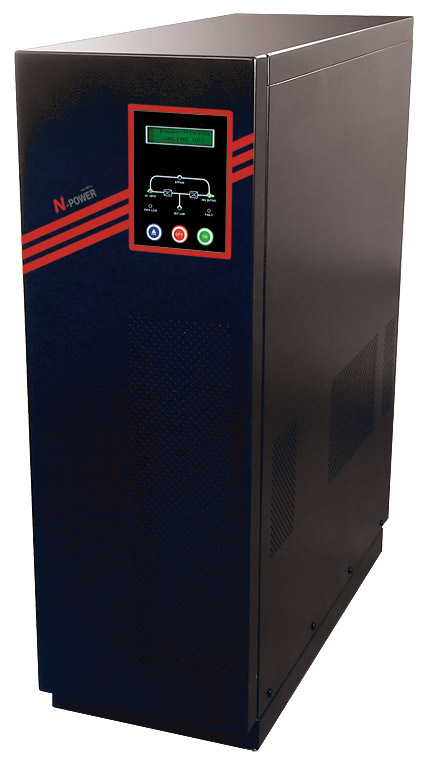

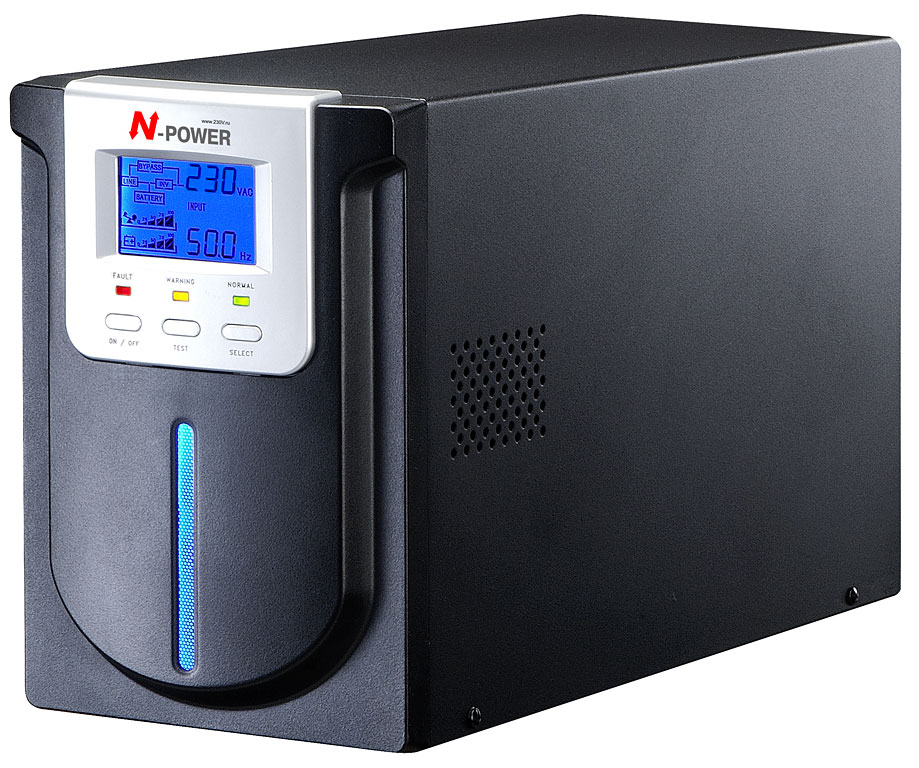

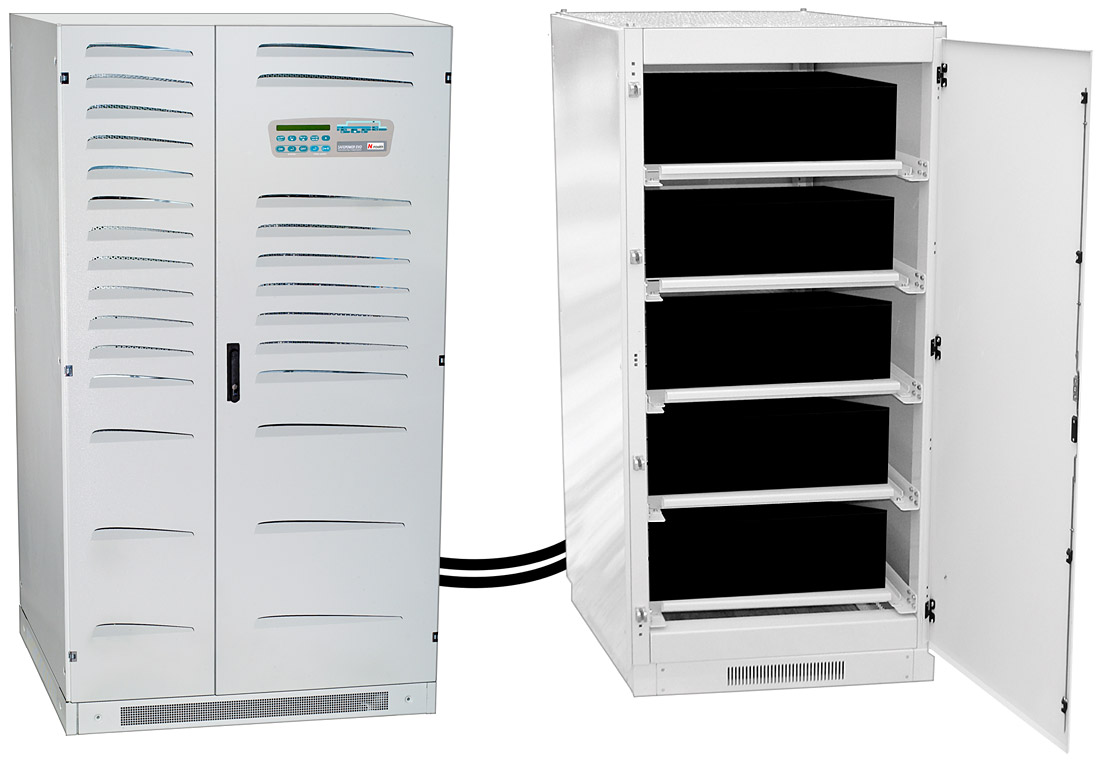

ИБП малой мощности Mega-Vision 1 кВА   Power-Vision Black 10 кВА   ИБП большой мощности N-Power Evo 200 кВА с внешним батарейным кабинетом



Наиболее распространенные типы ИБП:
  • ИБП резервного типа (Off-Line или Standby)
  • Линейно-интерактивные ИБП (Line-Interactive)
  • ИБП с двойным преобразованием напряжения (On-Line) *



Редко встречающиеся типы ИБП:
  • ИБП с дельта-преобразованием (Delta Conversion)
  • Феррорезонансные ИБП
  • Комбинированные ИБП (On-Line – Static Stanbdby), принцип работы которых заключается в следующем:
    Определяется допустимый диапазон изменения входного напряжения (например ±10%), где ИБП работает в так называемом «экономичном» режиме (в режиме статического Bypass (КПД = ~100%)). При выходе напряжения за данный предел ИБП переходит в режим On-Line (КПД = ~98%) в течение в течение 2-4 мс .*

* Современные мощные ИБП, например, N-Power Evo могут работать как в режиме On-Line с двойным преобразованием, так и в комбинированном экономичном режиме (EcoMode).



Источники бесперебойного питания (ИБП) можно условно разделить на маломощные, средние и мощные. Бывают также однофазные ИБП (1ф вход / 1ф выход), трехфазные ИБП (3ф вход / 3ф выход) и комбинированные (3ф вход / 1ф выход).



Основные международные стандарты по источника бесперебойного питания:

IEC 62040-3 определяет 3 типа ИБП:

  • Passive Standby (IEC 62040-3.2.20)
  • Line-Interactive (IEC 62040-3.2.18)
  • Double Conversion On-Line (IEC 62040-3.2.16)



Стандарты:

  • EN62040-1-2: Uninterruptible Power Supply (UPS)
    Part 1-2: General and safety requirements for UPS used in restricted access locations
  • IEC62040-1-2: Uninterruptible Power Supply (UPS)
    Part 1-2: General and safety requirements for UPS used in restricted access locations
  • EN50091-1-2: Uninterruptible Power Supply systems (UPS)
    Part 1-2: General and safety requirements for UPS units used in restricted-access locations
  • EN50091-2: Uninterruptible Power Systems (UPS)
    Part 2: Electromagnetic compatibility (EMC) requirements
  • IEC62040-2: Uninterruptible Power Systems
    Part 2: Electromagnetic compatibility (EMC) requirements
  • EN62040-3: Uninterruptible Power Supply systems (UPS)
    Part 3: Specific performance methods and test requirements
  • IEC62040-3: Uninterruptible Power Systems
    Part 3: Protection requirements and test methods
  • EN50091-3: Uninterruptible Power Systems (UPS)
    Part 3: Protection requirements and test methods)
