ИБП резервного типа (Off-Line или Standby)

Источник бесперебойного питания резервного типа. Схема оффлайн.

Off-Line – англ.
Standby – англ.



Источник бесперебойного питания резервного типа (Off-Line) – это устройство с автоматическим коммутатором в схеме, которое при работе в нормальном режиме обеспечивает подключение нагрузки непосредственно к внешней питающей электросети, а в автономном – переводит ее на питание от аккумуляторных батарей.

Достоинством ИБП резервного типа является его простота и невысокая стоимость, а недостатком – ненулевое время переключения (~4 мс) на батареи, а также отсутствие сетевого стабилизатора напряжения вследствие чего более интенсивно эксплуатируются аккумуляторы, так как устройство переходит в автономный режим при любых неполадках в электросети.

ИБП резервного типа, как правило, имеют небольшую мощность и применяются для обеспечения бесперебойного электропитания отдельных устройств (персональных компьютеров, рабочих станций, офисного оборудования) в районах с хорошим качеством электрической сети.

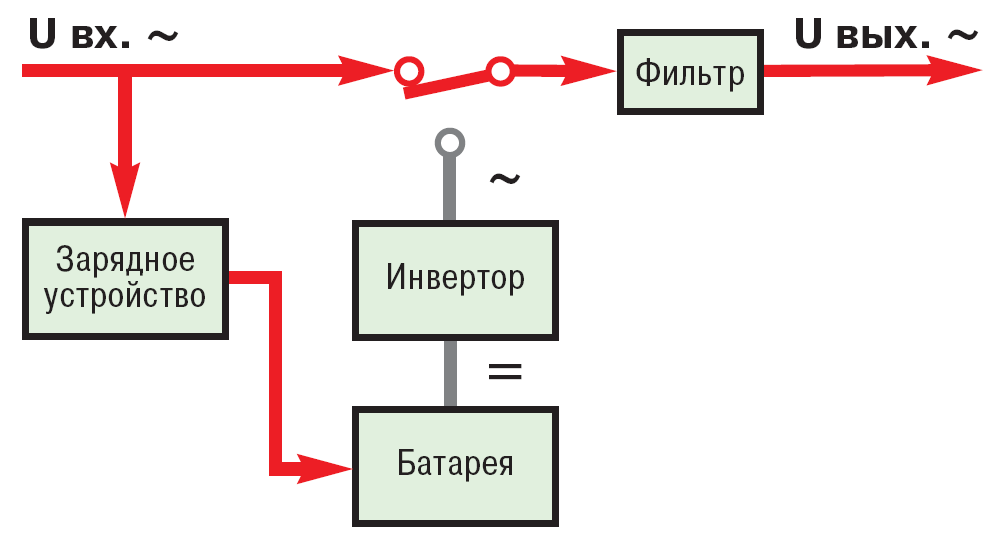

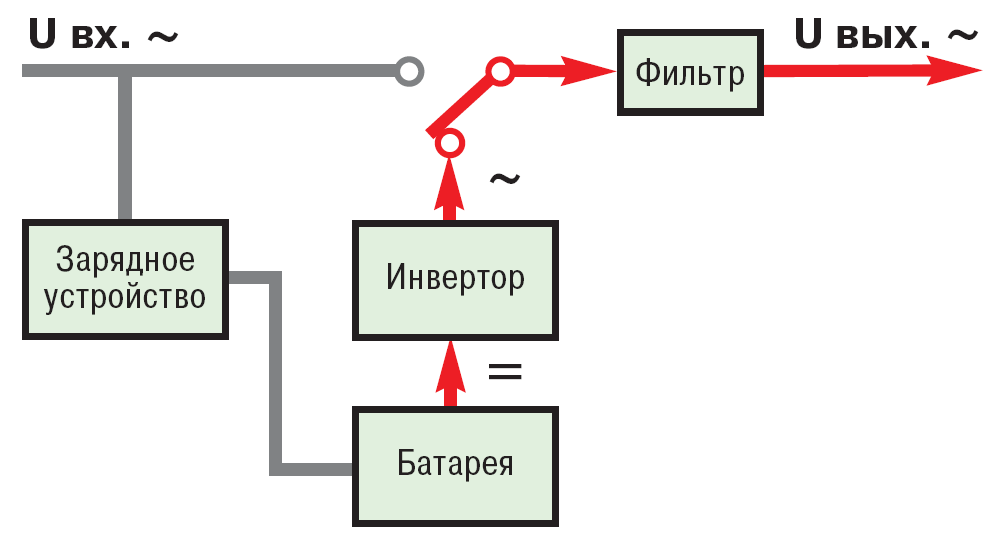

Off-Line (Standby) нормальный режим работы   Off-Line (Standby) автономный режим работы



Обратите внимание, что большинство классических standby ИБП являются ИБП малой мощности с аппроксимированной синусоидой что сужает сферу применения ИБП этого типа. Однако, в последнее время получают применение standby ИБП малой и средней мощности с ШИМ-инвертором и выходным напряжением синусоидальной формы (см. например ИБП Home-Vision).

Подобная схема особенно эффективна для оборудования некритичного к коротким провалам (несколько мс) сетевого напряжения, например лифтового оборудования, малых и средних вычислительных залов и др. оборудования с импульсными блоками питания.

Тем не менее эта конфигурация характерна не только для «микро ИБП». Многие мощные ИБП например online имеют возможность переконфигурировать их для работы в таком режиме – standby. (Комбинированные ИБП / On-Line – Static Stanbdby). Часто режим Standby/Static Stanbdby также называется ECO, EcoMode или «интерактивный режим» On-Line ИБП.

Несмотря на недостатки (ненулевое время переключения) эта возможность (выбора конфигурации) оставляется производителем крупных и реже малых ИБП в силе, благодаря высокому КПД работы в standby сетевом режиме (до 98...99%). On-Line ИБП N-Power позволяющие переконфигурацию в режим Static Stanbdby: N-Power Evo, Pro-Vision Black M.
