Байпас. Bypass. Обход.
Bypass (By-pass) – англ.

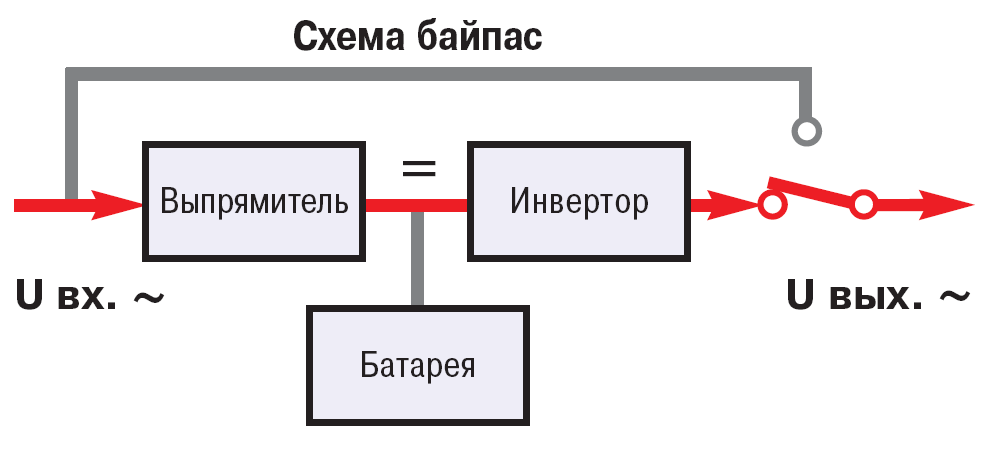

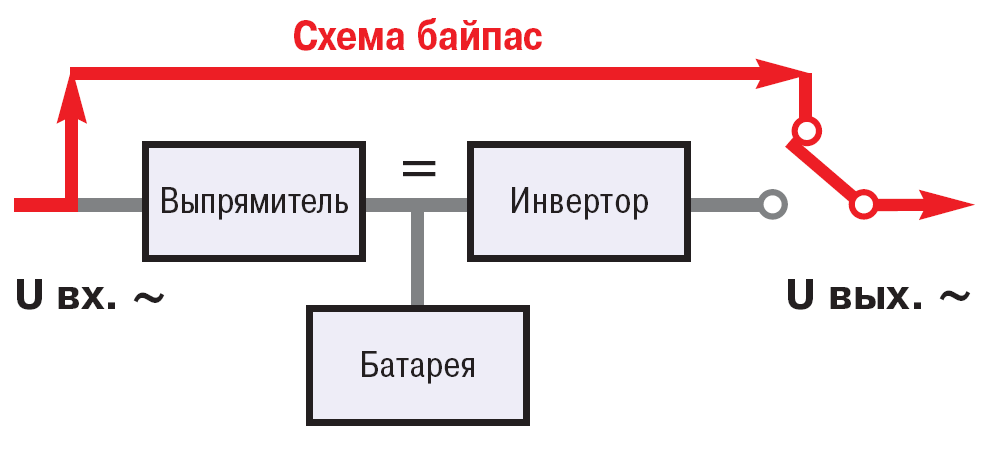

Байпас – это режим питания нагрузки сетевым напряжением в обход основной схемы системы бесперебойного питания (СБП). Например, в обход ИБП, стабилизатора или дизель-генератора. Часто байпасом называют саму обходную защитную линию (цепь) и её сопутствующие коммутационные устройства.
Переход устройства в режим байпас может выполняться автоматически или вручную. ИБП со схемой On-Line автоматически переходят в режим байпас при перегрузке выходных цепей или при возникновении внутренних неисправностей. Таким образом, нагрузка защищается не только от сбоев в питающей электросети, но и от неполадок в самом ИБП. Возможность ручного перевода устройства в режим байпас предусмотрена на случай проведения его технического обслуживания без отключения нагрузки.
 |
 |
Байпасы можно разделить на внутренние (технологически встроенные в оборудование) и внешние. Основные типы встроенных байпасов: статический (симисторный, симисторно-релейный), релейный и ручной (рубильник, автомат).
В системах на базе дизель-генераторных установок (ДГУ) с автоматическими панелями переключения нагрузки (АППН) обычно используются внешние схемы байпас.
Такие устройства, как стабилизаторы напряжения большой мощности также могут иметь встроенные обходные цепи, но чаще всего их байпас выполнен в виде отдельного кабинета, то есть внешнего блока.
В источниках бесперебойного питания (ИБП) используются как внутренние (встроенные) так и внешние схемы байпас. Из встроенных наилучшими характеристиками обладает так называемый статический байпас. У него нулевое время переключения инвертор – байпас и обратно. Статическим байпасом оснащены все ИБП средней мощности (симисорная или симисторно-релейная схема байпас) и большой мощности (симисторная схема байпас). В ИБП малой мощности чаще всего используют релейный байпас. Помимо статического байпас все мощные ИБП и большинство ИБП средней мощности имеют ручной байпас.
По способам исполнения внешние схемы байпас можно разделить на следующие типы:
- Фирменные заводские шкафы байпас, выпускаемые заводами-изготовителями ИБП, стабилизаторов и др. СБП и поставляемые опционально за дополнительную плату. Такой фирменный шкаф байпас также является неотъемлемой частью параллельной системы ИБП.
- Стандартные автоматы ввода резерва (АВР) на контакторах или полупроводниках (статические переключатели, статические АВР), а также байпасные шкафы сторонних производителей.
- Самостоятельно собранные схемы байпас при строгом соблюдении требований завода-изготовителя оборудования.
При этом могут использоваться любые виды коммутационных устройств: рубильники, автоматы, статические переключатели и др.
По скорости переключения схемы байпас можно классифицировать на два основные типа:
- С нулевым временем переключения.
- С ненулевым времененм переключения.
По степени защиты от обратного напряжения схемы байпас бывают следующих видов:
- «Безопасный» байпас – для включения которого и перехода обратно состояние (режим работы) основного оборудования СБП не имеет значения.
- «Опасный» байпас – для включения которого и возврата обратно необходим строгий контроль режима работы основного оборудования СБП. В этом случае существует опасность выхода оборудования из строя при неквалифицированных действиях персонала (пониженная «дуракоустойчивость»). Такой байпас характерен для промышленных систем с нулевым временем переключения.
По наличию гальванической развязки вход/выход схемы Bypass можно существуют следующие типы:
- Байпас с гальванической изоляцией между входом и выходом.
- Байпас без гальванической изоляции.
По фазности (по количеству полюсов)
- 1п (однополюсный) – 1-фазный
- 2п (двухполюсный) – 1-фаза + нейтраль
- 3п (трехполюсный) – 3-фазный
- 4п (четырехполюсный) – 3-фазы + нейтраль
См. также раздел «ИБП трехфазный».
Внимание!
Во избежании аварии, установка, сборка, эксплуатация систем Bypass должна производиться авторизованным персоналом при строгом соблюдении требований завода-производителя основного оборудования СБП (ИБП, ДГУ, стабилизатор напряжения и др.) с учетом специфики их работы. Необходимо также соблюдать нормативы местных требований (ПУЭ).
