Данная статья посвящена аккумуляторам для ИБП, батарейным кабинетам и стеллажам, а также собранным на их основе батарейным комплектам для ИБП.
Системам бесперебойного питания необходим альтернативный источник энергии, что бы поддержать работу критичной нагрузки в автономном (аварийном) режиме. Поэтому выпускаются специальные аккумуляторы для ИБП. Чаще всего применяют герметичные свинцово-кислотные батареи, обладающие высокой надежностью и приемлемой ценой. Их соединяют в последовательно-параллельные электрические цепочки (линейки), размещают на отдельных открытых стеллажах или в закрытых батарейных кабинетах. Количество, емкость и конфигурация батарейных комплектов зависит от типа ИБП, мощности нагрузки и требуемого времени резервирования. Расчет можно произвести с помощью онлайн калькулятора:
| Батарейный калькулятор - расчет/подбор батарейных комплектов для ИБП по разрядным характеристикам аккумуляторов. |
Аккумуляторы для ИБП, стеллажи, кабинеты, готовые комплекты вы можете купить в нашей компании по выгодной цене как при закупке новых систем бесперебойного питания, так и для замены/модернизации вышедших из строя батарей старых установок.
Компания N-Power производит и поставляет широкий спектр батарейных комплектов, для работы в составе систем бесперебойного питания ИБП, телекоммуникационного оборудовавания, а также любых других сфер применения.
Аккумуляторы Fiamm, Exide Batteries и др. для блоков бесперебойного питания
Герметичные, свинцово-кислотные, не обслуживаемые
Существует широкий спектр аккумуляторов, предназначенных для совместной работы с источниками бесперебойного питания (ИБП). Самыми подходящими являются клапанно-регулируемые (герметичные) свинцово-кислотные необслуживаемые батареи. Они имеют выходное напряжение от 2 до 12 В, а расчетный срок эксплуатации составляет от 5 до 12 лет. Главными достоинствами таких аккумуляторов являются экономичность в сравнении с другими типами (например, никель-марганцевыми) и возможность их использования в офисах, машинных залах и аппаратных помещениях без применения дополнительной вентиляции благодаря герметичности и отсутствию газовыделения.
|
|
|||||||
|
Fiamm FG |
Fiamm FLB |
|
|
|
|||||||||
|
Exide Batteries Sprinter P |
|
Exide Batteries Dryfit A500 |
Exide Batteries Dryfit A400 |
||||||||
Исходные данные для расчета батарейного комплекта
- Мощность нагрузки ИБП.
- Требуемое время автономной работы.
- Требуемый срок эксплуатации аккумуляторов (5-7, 7-10 или свыше 10 лет).
Батарейные комплекты для ИБП Safe-Power Evo 20 кВА … 200 кВА
| Мощность нагрузки |
Время автономной работы, мин Количество батарей x Ёмкость Ач Количество x Тип батарейных кабинетов/стеллажей |
|||||
|---|---|---|---|---|---|---|
| 20 кВА |
7 мин |
36 мин 33 × 42 Ач BC1200-33 |
57 мин 33 × 70 Ач BC1955-33 (BC1800-33) |
1 ч 24 мин 2 × 33 × 42 Ач 2 × BC1200-33 |
1 ч 37 мин 33 × 100 Ач BC1955-33 (BC1800-33) |
2 ч 29 мин 2 × 33 × 70 Ач 2 x BC1955-33 (2 x BC1800-33) |
| 30 кВА | 4 мин 2 × 33 × 7.2 Ач Встроенные |
19 мин 33 × 42 Ач BC1200-33 |
32 мин 33 × 70 Ач BC1955-33 (BC1800-33) |
50 мин 2 × 33 × 42 Ач 2 × BC1200-33 |
55 мин 33 × 100 Ач BC1955-33 (BC1800-33) |
1 ч 33 мин 2 × 33 × 70 Ач 2 x BC1955-33 (2 x BC1800-33) |
| 40 кВА | 5 мин 33 × 27 Ач BC1200-33 |
11 мин 33 × 42 Ач BC1200-33 |
20 мин 33 × 70 Ач BC1955-33 (BC1800-33) |
39 мин 33 × 100 Ач BC1955-33 (BC1800-33) |
57 мин 2 × 33 × 70 Ач 2 x BC1955-33 (2 x BC1800-33) |
1 ч 37 мин 2 × 33 × 100 Ач 2 x BC1955-33 (2 x BC1800-33) |
| 50 кВА | 8 мин 33 × 42 Ач BC1200-33 |
14 мин 33 × 70 Ач BC1955-33 (BC1800-33) |
27 мин 33 × 100 Ач BC1955-33 (BC1800-33) |
45 мин 2 × 33 × 70 Ач 2 x BC1955-33 (2 x BC1800-33) |
1 ч 11 мин 2 × 33 × 100 Ач 2 x BC1955-33 (2 x BC1800-33) |
1 ч 54 мин 3 × 33 × 100 Ач 3 x BC1955-33 (3 x BC1800-33) |
| 60 кВА | 5 мин 33 × 42 Ач BC1200-33 |
9 мин 33 × 70 Ач BC1955-33 (BC1800-33) |
20 мин 33 × 100 Ач BC1955-33 (BC1800-33) |
32 мин 2 × 33 × 70 Ач 2 x BC1955-33 (2 x BC1800-33) |
55 мин 2 × 33 × 100 Ач 2 x BC1955-33 (2 x BC1800-33) |
1 ч 35 мин 3 × 33 × 100 Ач 3 x BC1955-33 (3 x BC1800-33) |
| 80 кВА | 5 мин 33 × 70 Ач BC1955-33 (BC1800-33) |
13 мин |
20 мин 2 × 33 × 70 Ач 2 x BC1955-33 (2 x BC1800-33) |
39 мин 2 × 33 × 100 Ач 2 x BC1955-33 (2 x BC1800-33) |
1 ч 02 мин 3 × 33 × 100 Ач 3 x BC1955-33 (3 x BC1800-33) |
1 ч 40 мин 4 × 33 × 100 Ач 4 x BC1955-33 (4 x BC1800-33) |
| 100 кВА | 9 мин 33 × 100 Ач BC1955-33 (BC1800-33) |
14 мин 2 × 33 × 70 Ач 2 × BC1800-33 |
27 мин 2 × 33 × 100 Ач 2 x BC1955-33 (2 x BC1800-33) |
50 мин 3 × 33 × 100 Ач 3 x BC1955-33 (3 x BC1800-33) |
1 ч 11 мин 4 × 33 × 100 Ач 4 x BC1955-33 (4 x BC1800-33) |
1 ч 35 мин 5 × 33 × 100 Ач 5 x BC1955-33 (5 x BC1800-33) |
| 120 кВА | 7 мин 33 × 100 Ач BC1955-33 (BC1800-33) |
20 мин 2 × 33 × 100 Ач 2 x BC1955-33 (2 × BC1800-33) |
39 мин 3 × 33 × 100 Ач 3 x BC1955-33 (3 x BC1800-33) |
55 мин 4 × 33 × 100 Ач 4 x BC1955-33 (4 x BC1800-33) |
1 ч 16 мин 5 × 33 × 100 Ач 5 x BC1955-33 (5 x BC1800-33) |
1 ч 40 мин 6 × 33 × 100 Ач 6 x BC1955-33 (6 x BC1800-33) |
| 160 кВА | 4 мин 33 × 100 Ач BC1955-33 (BC1800-33) |
13 мин 2 × 33 × 100 Ач 2 x BC1955-33 (2 × BC1800-33) |
25 мин 3 × 33 × 100 Ач 3 x BC1955-33 (3 x BC1800-33) |
39 мин 4 × 33 × 100 Ач 4 x BC1955-33 (4 x BC1800-33) |
52 мин 5 × 33 × 100 Ач 5 x BC1955-33 (5 x BC1800-33) |
1 ч 15 мин 6 × 33 × 100 Ач 6 x BC1955-33 (6 x BC1800-33) |
| 200 кВА |
9 мин |
17 мин |
27 мин |
39 мин |
57 мин |
1 ч 11 мин |
Примечания:
Указанное время работы рассчитано по разрядным характеристикам и носит оценочный характер
Для выбора аккумуляторных комплектов на иное время резервирования или другую мощность звоните в наш офис
Для размещения внешних аккумуляторов, применяемых с источниками бесперебойного питания (UPS / ИБП) средней и большой мощности (свыше 30 кВА), используются либо дополнительные кабинеты, либо открытые стеллажи.
Батарейные кабинеты
Батарейные кабинеты применяются для безопасного размещения аккумуляторов. Они выполненные в виде металлических шкафов с антистатическим порошковым покрытием и внутренними полками. Дверь закрывается на ключ и предотвращает доступ посторонних лиц. Аккумуляторные батареи размещаются на полках и соединяются в последовательные линейки (цепочки) с помощью межбатарейных соединителей. Суммарное напряжение батарейной линейки может составлять 240-480 В. Подключение батарейного кабинета источником бесперебойного питания (ИБП) производится с помощью электрического кабеля требуемого сечения через дополнительный батарейный размыкатель. Закрытые аккумуляторные кабинеты рекомендуется использовать при установке систем ИБП в общедоступных местах (аппаратных помещениях, машинных залах, офисах,), где существует вероятность поражения электрическим током при случайном соприкосновении с токоведущими частями.
|
|
|||||
|

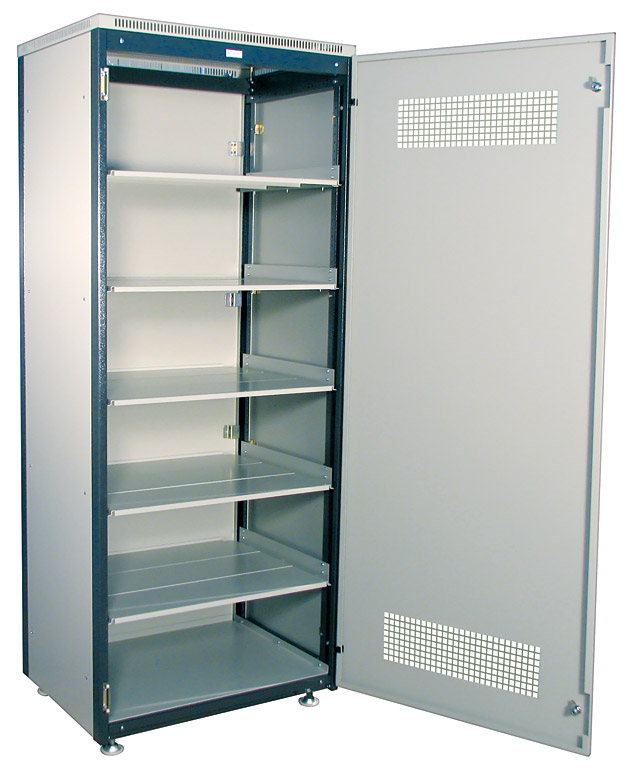

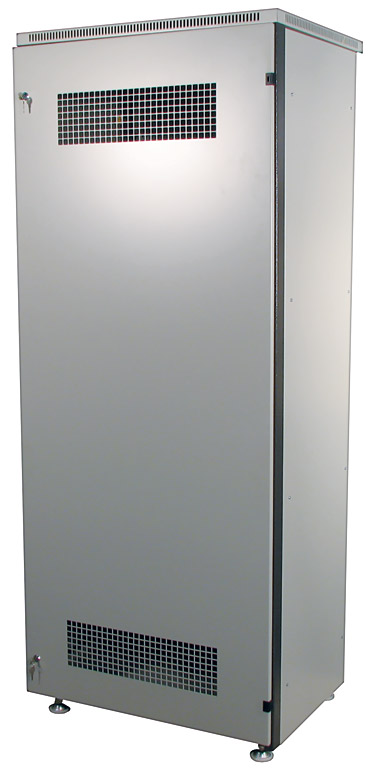

Батарейный кабинет BC1955 |
Батарейный кабинет BC1955 (800 × 600 × 1955), 6 полок 36 батарей 70-100 Ач |
|
|
|||||

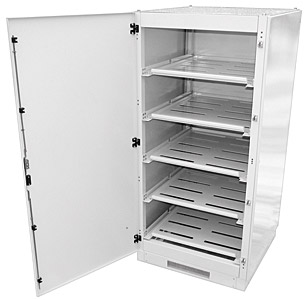

| Батарейный кабинет BC1800
(885 × 875 × 1800), 5 полок
40 батарей 70-100 Ач |
Батарейный кабинет BC1800
(885 × 875 × 1800), 5 полок
40 батарей 70-100 Ач |
|
|
|||||

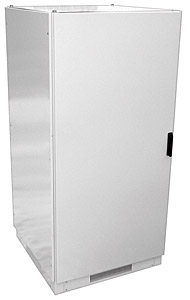

| Батарейный кабинет BC1200
(885 × 875 × 1200), 3 полки
24 батареи 70-100 Ач 33 батареи 27-55 Ач |
Батарейный кабинет BC1200
(885 × 875 × 1200), 3 полки
24 батареи 70-100 Ач 33 батареи 27-55 Ач |
Аккумуляторные стеллажи
Аккумуляторный стеллаж – это более экономичное решение для размещения аккумуляторных батарей. Однако, устанавливать их рекомендуется только в помещениях с ограниченным доступом (например, в закрываемых на ключ электрощитовых комнатах).
|
|
|||||

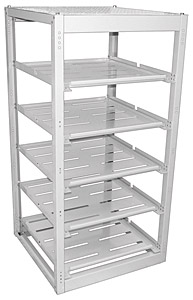

| Аккумуляторный стеллаж BR1800 (885 × 875 × 1800), 5 полок
40 батарей 70-100 Ач |

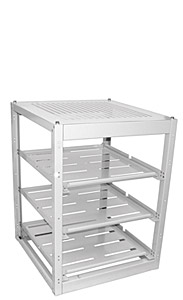

Аккумуляторный стеллаж BR1200
(885 × 875 × 1200), 3 полки
24 батареи 70-100 Ач 33 батареи 27-55 Ач |
