Линейно-интерактивный ИБП. Схема Line-Interactive.
Line-Interactive, Lineinteractive – англ.

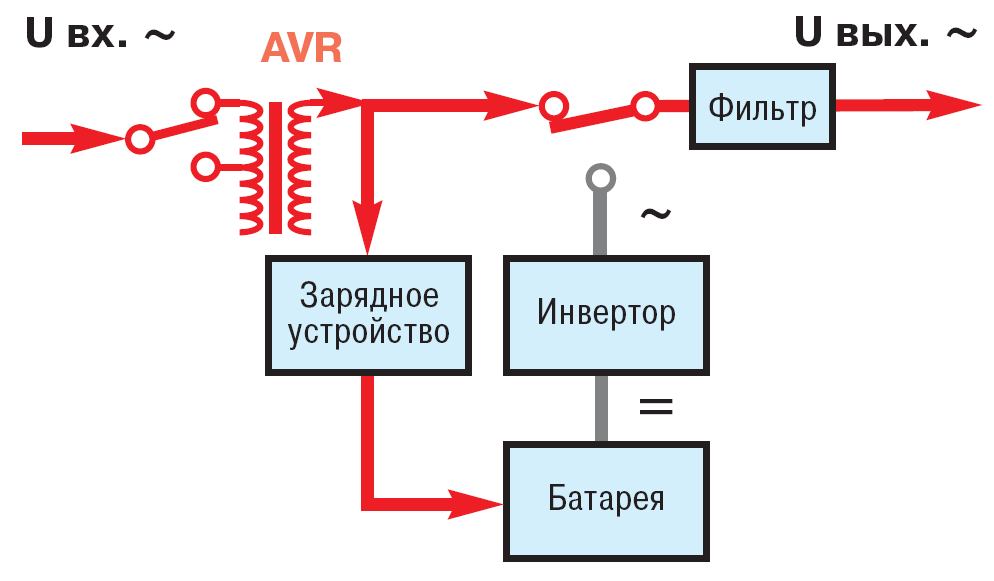

Линейно-интерактивный ИБП – это источник бесперебойного питания, выполненный по схеме с коммутирующим устройством (Off-Line) и дополненной автоматическим регулятором напряжения (AVR) на основе автотрансформатора с переключаемыми обмотками (ступенчатым стабилизатором).

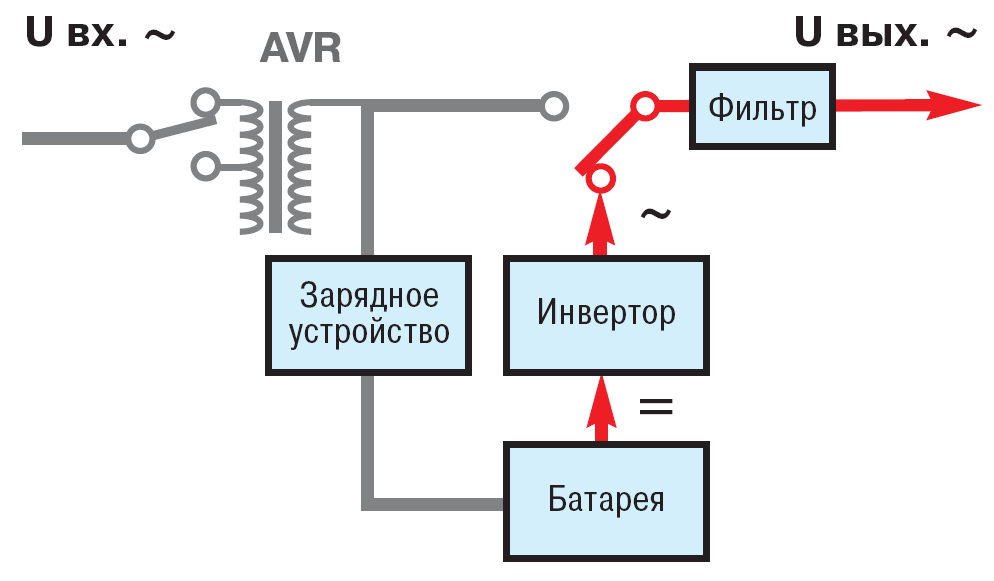

Основное преимущество линейно-интерактивного ИБП по сравнению с источником резервного типа заключается в том, что он способен обеспечить нормальное питание нагрузки при повышенном или пониженном напряжении электросети (наиболее распространенный вид неполадок в отечественных электросетях) без перехода в автономный режим. В итоге продлевается срок службы аккумуляторных батарей. Недостатком линейно-интерактивной схемы является ненулевое время переключения (~4 мс) нагрузки на питание от батарей, а также более грубая стабилизация напряжения (в сравнении с ИБП On-Line) в сетевом режиме — 5-22% (в зависимости от модели ИБП).
 |
 |
По эффективности линейно-интерактивные ИБП занимают промежуточное положение между простыми и относительно дешевыми резервными источниками (Off-Line) и высокоэффективными, но дорогостоящими ИБП с двойным преобразованием энергии (On-Line). Как правило, линейно-интерактивные ИБП применяют для защиты персональных компьютеров, мониторов, рабочих станций, узлов локальных вычислительных сетей и прочего офисного оборудования.
К преимуществам линейно-интерактивной схемы также относятся ее сравнительная простота и надёжность, более низкая стоимость, а также высокий КПД в сетевом режиме.
Линейно-интерактивные ИБП делятся на две основные группы по способу получения выходного напряжения в батарейном режиме: ИБП с аппроксимированной синусоидой и ИБП с чистым синусоидальным напряжением. Устройства первого типа предназначены в основном для работы с импульсными источниками питания персональных компьютеров и наиболее распространены. Агрегаты второго типа во многих случаях могут использоваться в качестве альтернативы ИБП с двойным преобразованием (On-Line), например, для питания электромоторов, циркуляционных насосов систем отопления и газовых котлов.
Линейно-интерактивные ИБП прекрасно работают с любыми электронными устройствами, оснащенными импульсными источниками питания, включая компьютерное оборудование. Это происходит благодаря тому, что импульсные блоки питания нечувствительны к форме синусоиды питающего напряжения, а также его кратковременным провалам.
Примеры линейно-интерактивных ИБП, выпускаемых компанией N-Power: Smart-Vision Prime.
