Модульные ИБП для дата-центров Power-Vision HF Module (20[nbsp]─[nbsp]2000[nbsp]кВА), трехфазные on-line

• Модульные ИБП для дата-центров
Модули 20 кВА, вых. PF=1.0
Модули 50 кВА, вых. PF=0.9
«Горячая» замена блоков
Масштабирование / резервирование N + X

Большой сенсорный ЖК экран
• Привлекательная цена

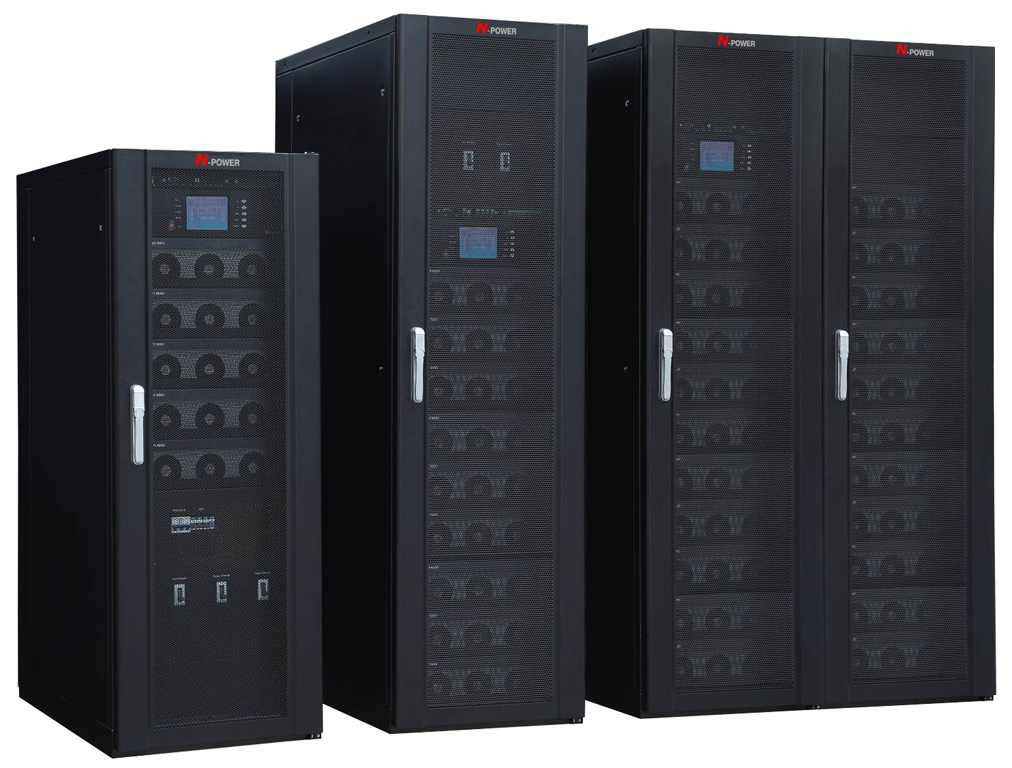

Power-Vision HF Module. Модульные источники бесперебойного питания. N-Power. 20 кВА ... 2000 кВА
ИБП с модульной структурой и системой масштабирования / резервирования N+X. С возможностью «горячей» замены неисправных блоков. Силовые модули двух видов: 20 кВА (выходной PF=1.0) и 50 кВА (выходной PF=0.9). Широкий сенсорный ЖК-экран на передней панели. Трехфазные On-Line ИБП с двойным преобразованием напряжения. Коммуникационные порты: RS232, USB, RS485, «сухие» контакты. Возможность наращивания мощности ИБП по мере роста нагрузки. Одно из самых надежных и экономичных решений. Для централизованной защиты центров обработки данных (дата-центров), вычислительных залов, серверных помещений, а также любой другой централизованной нагрузки.


Модельный ряд:
20 – 400 кВА с шагом 20 кВА (силовые модули 20 кВА / 20 кВт)
50 – 2000 кВА с шагом 50 кВА (силовые модули 50 кВА / 45 кВт)

Запросить стоимость

{REL keywords="power vision" list="5"}

{content_first="Описание Power-Vision HF Module"}

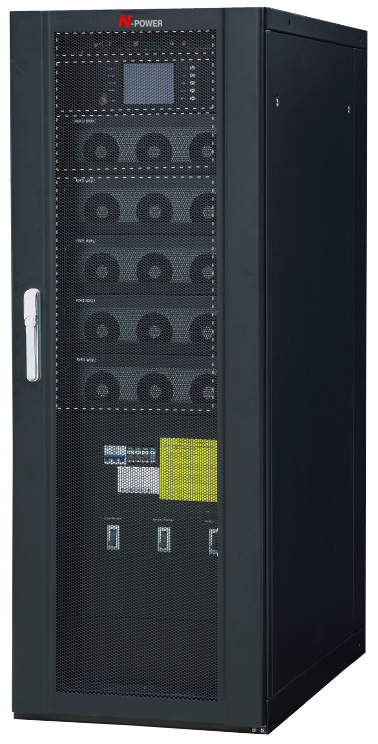

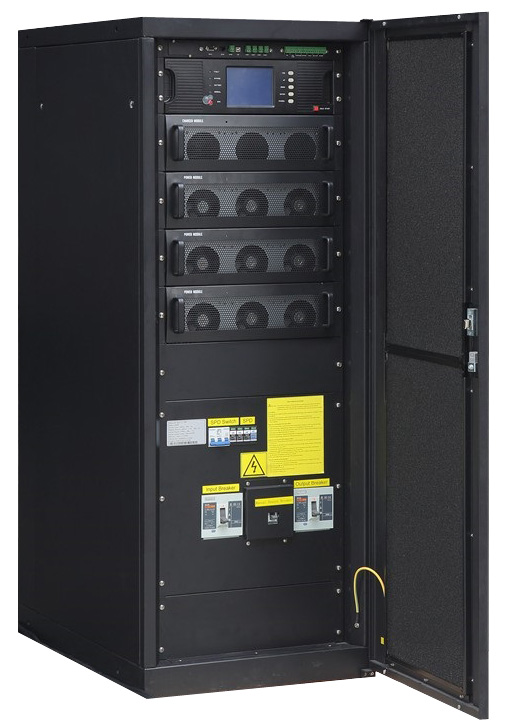

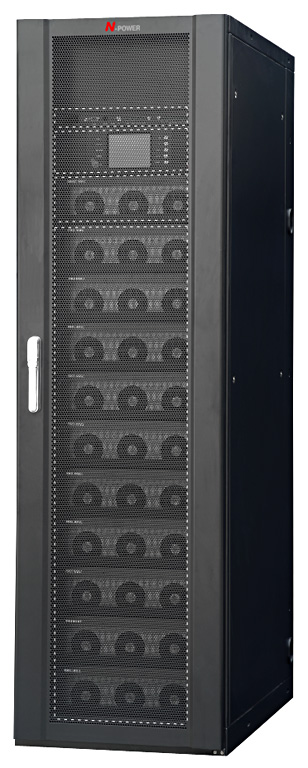

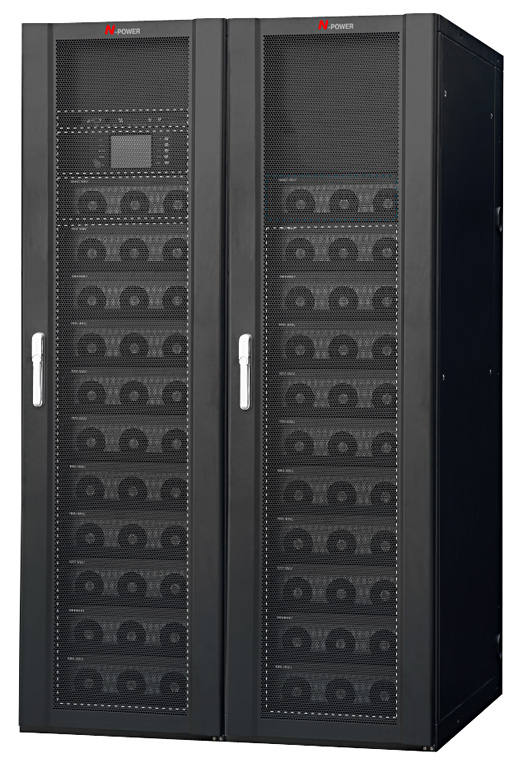

Модели 20–400 кВА на базе модулей 20 кВА

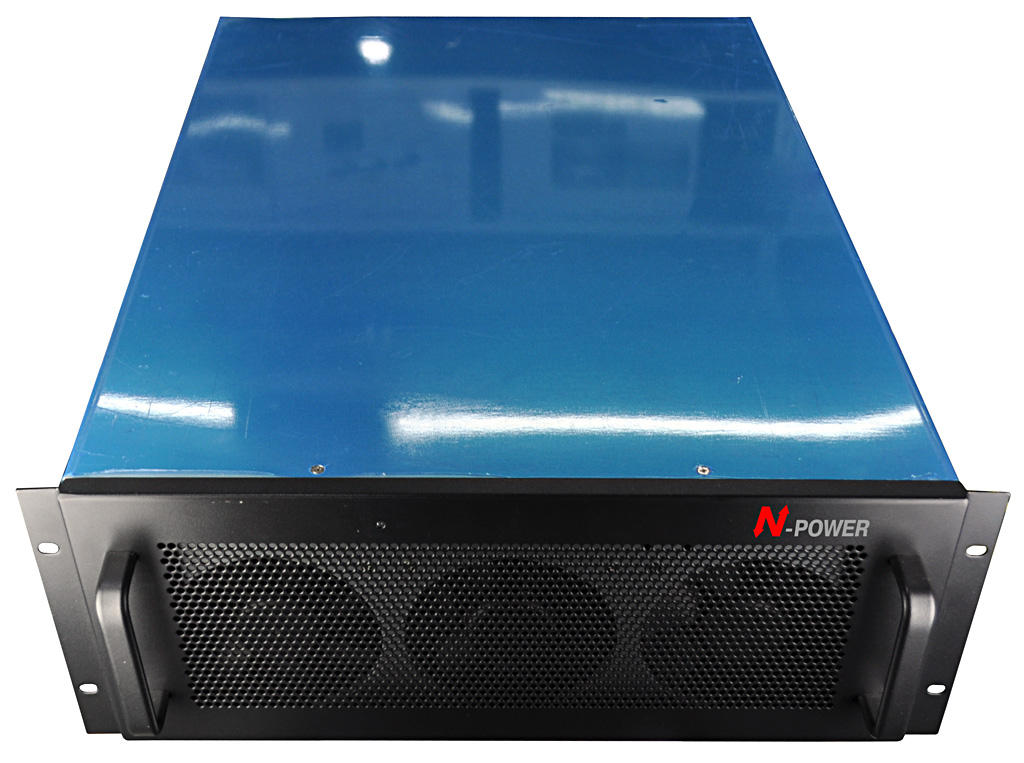

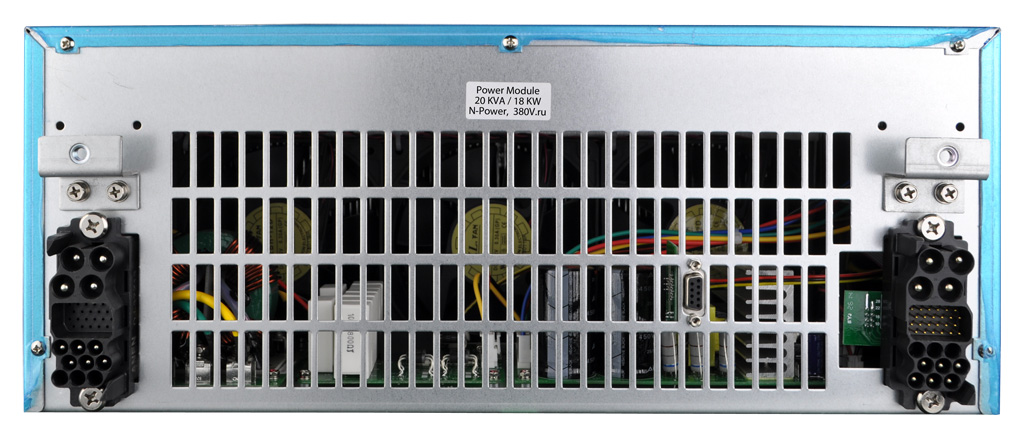

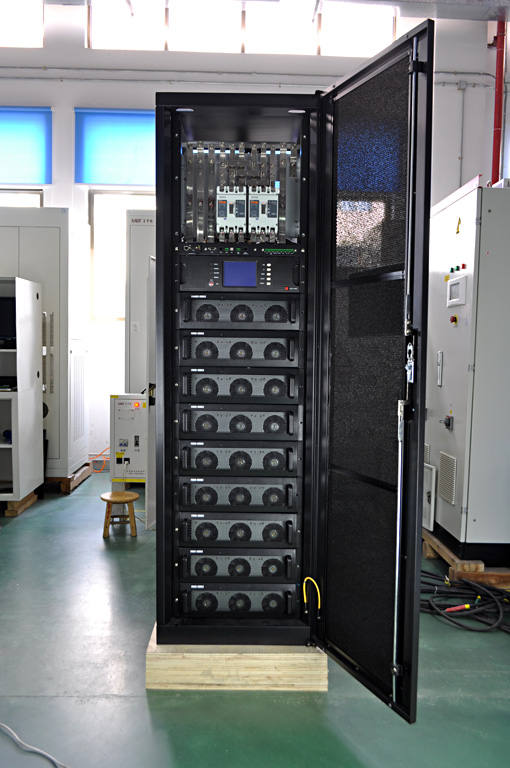

Трехфазные высокочастотные модульные ИБП третьего поколения. Построены по схеме On-line с двойным преобразованием напряжения и цифровым микропроцессорным управлением (DSP). Мощность от 20 кВА до 400 кВА. На базе модулей 20 кВА, монтируемых в стойку. Стойки выпускаются 3 видов: однорядная высотой 1600 мм, однорядная 2000 мм и двухрядная 2000 мм. При необходимости модули могут оперативно заменяться в «горячем» режиме, т.е. в процесс работы устройства. Модульные ИБП серии Power-Vision HF Module предназначены для централизованной защиты дата-центров, вычислительных залов, серверных комнат и офисов.



Отличительные особенности:
  • Высокочастотный On-Line с двойным преобразованием частоты и цифровым микропроцессорным управлением (DSP – Digital Signal Processor);
  • Возможность «горячей» замены любых модулей в процессе работы;
  • Встроенная система распределенного питания между параллельно включенными силовым модулями (PDU – Power Distribution Unit). Легкость установки и низкие стартовые затраты.
  • Широкий диапазон входных напряжений, автоматическое переключение 50 / 60 Гц;
  • Поддержка двух типов частотного преобразования: вход 50 Гц / выход 60 Гц, вход 60 Гц / выход 60 Гц;
  • Входной коэффициент мощности > 0.99, входной КНИ по току ≤ 3%, выходной КНИ по напряжению ≤ 5%;
  • Параллельная работа силовых модулей для масштабирования и резервирования по схеме N+X. Любое количество силовых модулей может быть назначено в качестве резервных через панель управления;
  • Возможность установки внутренних аккумуляторов в виде батарейных модулей (40 х 12В / 9 А·ч);
  • Общие батарейные модули, подключенные параллельно, экономят стартовые затраты пользователя;

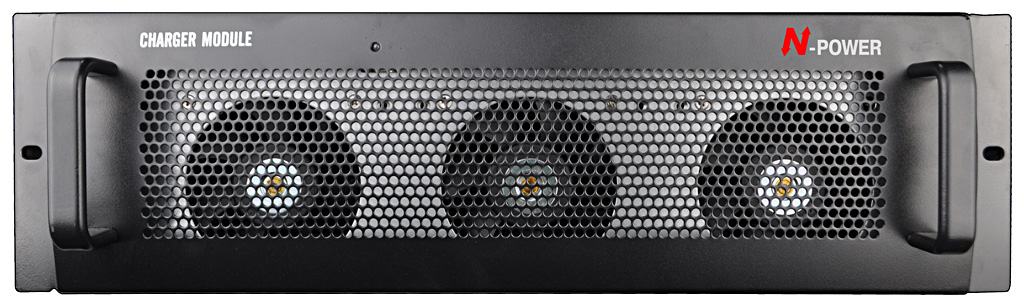

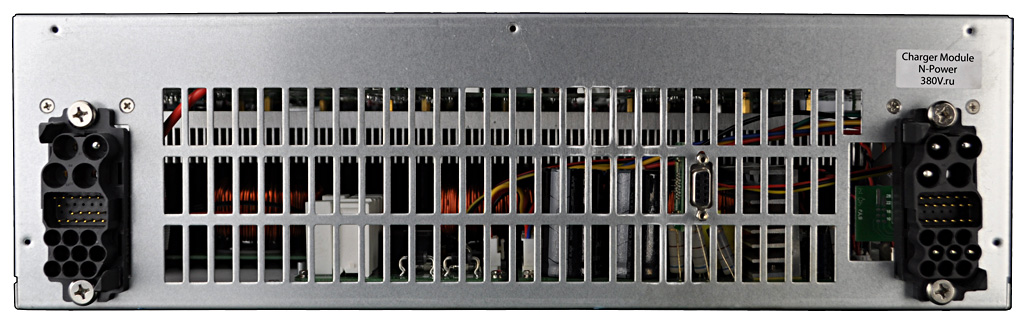

  • Суммарная мощность систем до 300 кВА (200 кВт), каждая из которых содержит один зарядный модуль 30 А. Максимальное количество зарядных модулей 2 x 30 А = 60 А;
  • До 3 (трех) одноранговых систем могут подключаться в параллель;
  • Гибкая настройка зарядного устройства и конфигурации аккумуляторов 32 шт / 34 шт / 36 шт / 38 шт / 40 шт;
  • «Умная» продвинутая система управления работой батарей эффективно продлевает их срок службы;
  • Поддержка режима «холодного» старта при выключенном входном питании, а также поддержка автоматического рестарта при восстановлении питания;
  • Полная изоляция между главными модулями системы и воздушной пылью повышает надежность системы;
  • Наиболее ответственные модули могут быть легко заменены, что существенно сокращает стоимость обслуживания;
  • Доступ к модулям и их замена осуществляются с передней панели блока. Входы для кабельная подводки расположены снизу и сверху.

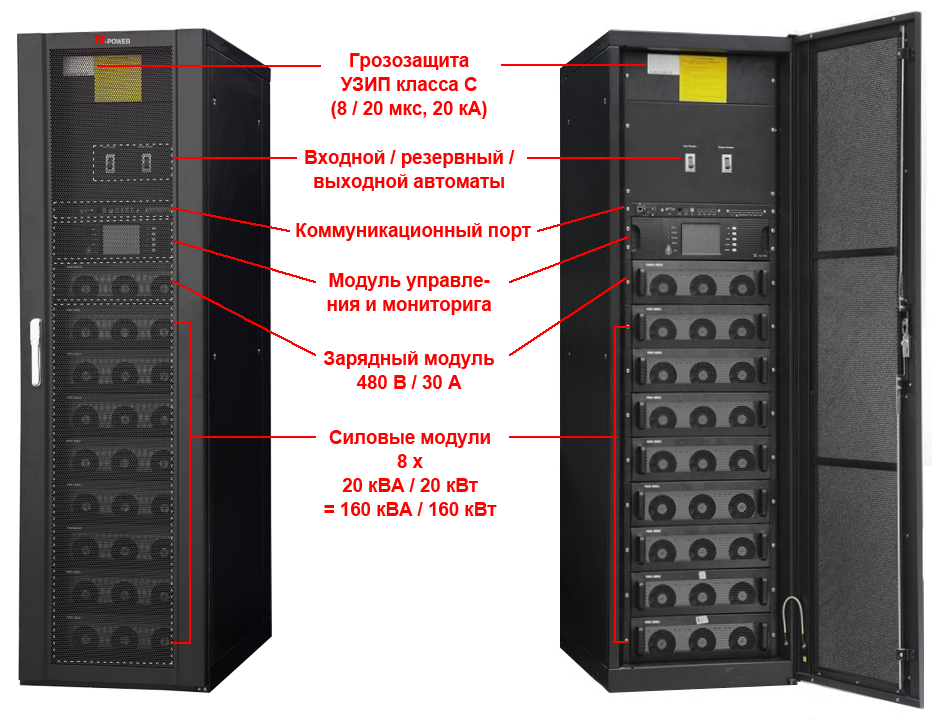

  • Продуманная защита аппаратной и программной части агрегата (грозозащита класса C, входные и выходные размыкатели и др.), эффективная система самодиагностики, запись системных событий в журнал для будущего анализа;

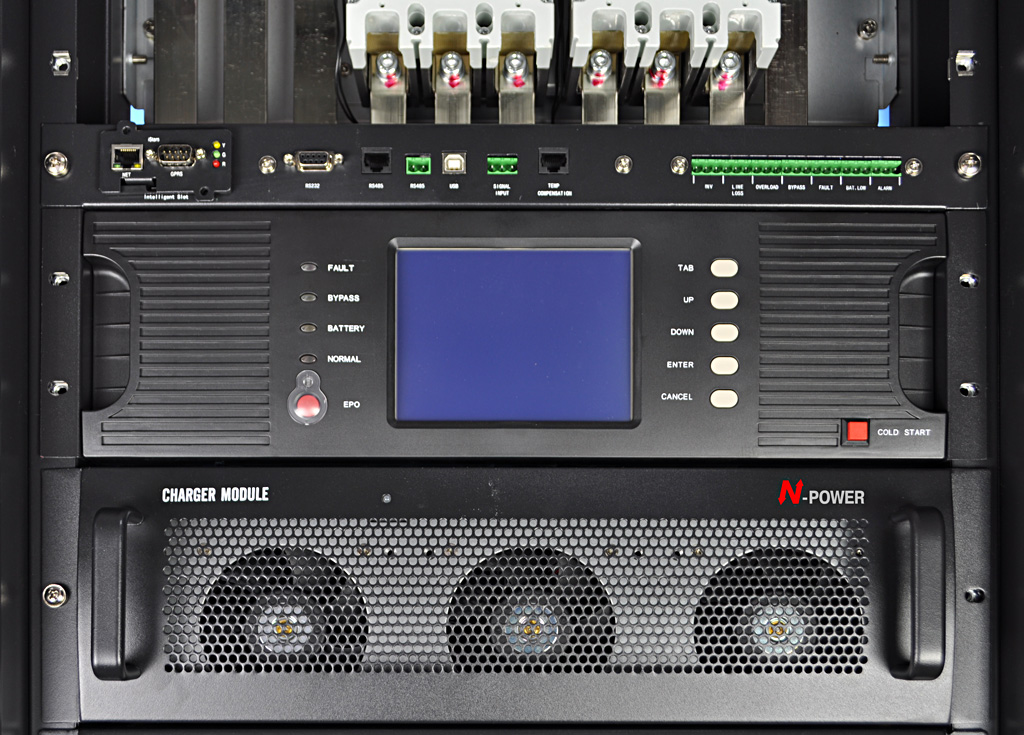

  • Сенсорный ЖК-дисплей 5.7 дюймов, дружественный интерфейс;
  • Кнопка аварийного отключения (EPO);
  • В базовой комплектации интерфейсы RS232, RS495, USB, сухие контакты;
  • Дополнительно: SNMP адаптер;
  • Дополнительно: датчик температурной компенсации батарей;
  • Выходной PF=1.0 для системы 20 - 400 кВА;
  • Все внутренние блоки: модуль Bypas, модуль управление, модуль заряда имеют модульную конструкцию с возможностью «горячей» замены в процессе работы;
  • IGBT инвертор;
  • КПД ≥ 95%;
  • Устройство корректировки входного коэффициента мощности (PFC);
  • Интеллектуальное управление вентиляторами;
  • Среднее время наработки на отказ (MTBF) свыше 200 000 часов.

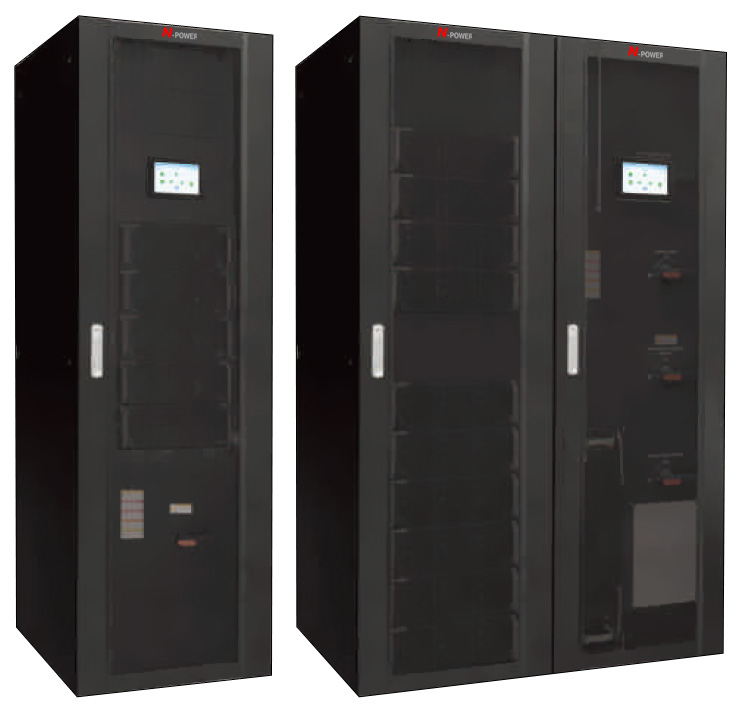

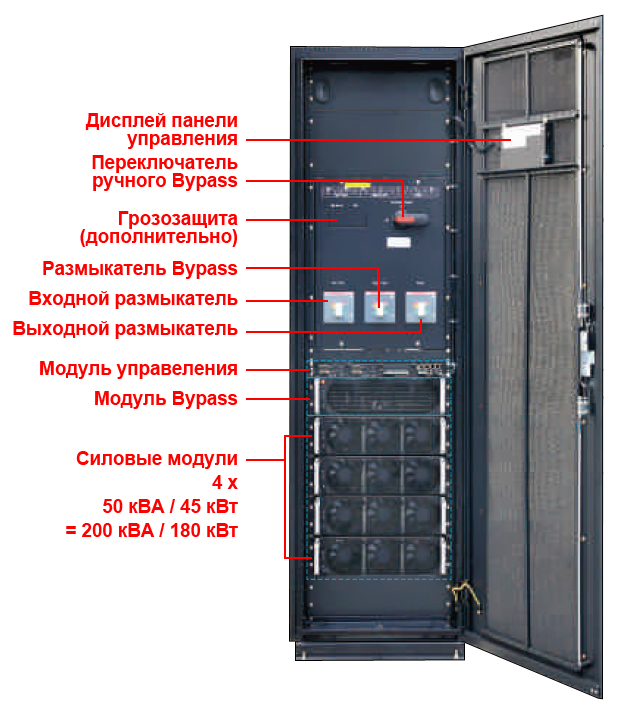

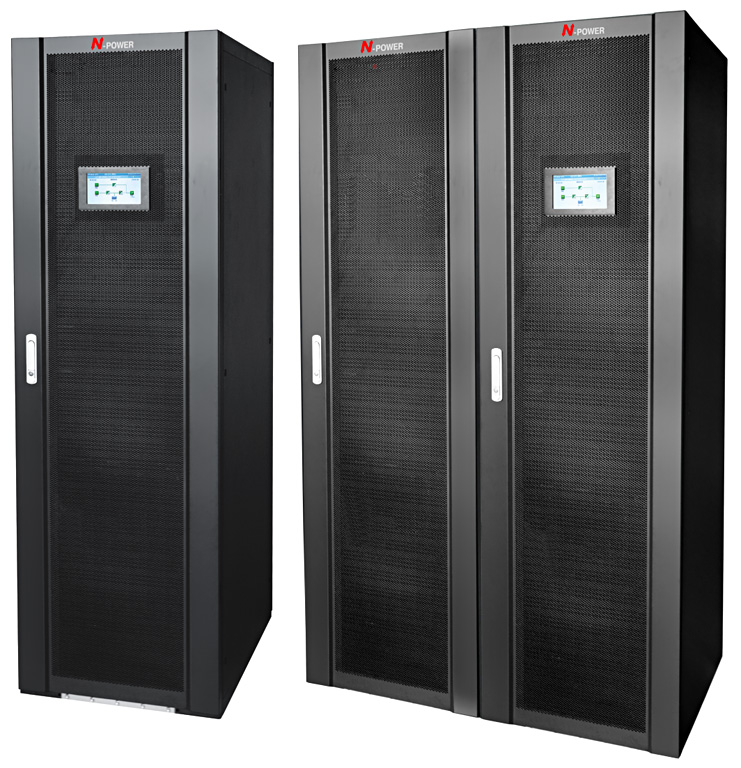

Модели 50–2000 кВА на базе модулей 50 кВА

Трехфазные высокочастотные модульные ИБП третьего поколения. Имеют схему On-line с двойным преобразованием напряжения и цифровым микропроцессорным управлением (DSP). Необходимая мощность (50 - 2000 кВА) набирается силовыми модулями по 50 кВА. Они устанавливаются в стойках высотой 2000 мм. При необходимости предусмотрена возможность «горячей» замены всех внутренних блоков (силовые, Bypass и управляющие модули) в процессе работы. Устройства предназначены для централизованной защиты центров обработки данных (дата-центров), вычислительных залов, серверных комнат, офисов и любых других нагрузок требуемой мощности.



Отличительные особенности:
  • Цифровое микропроцессорное управление (DSP – Digital Signal Processor);
  • Высокочастотный On-Line с двойным преобразованием частоты и большой выходной мощностью;
  • Гибкая модульная конструкция, возможность масштабирования мощности и «горячей» замены модулей в процессе работы;
  • Все внутренние блоки: Bypass, модуль управления, модуль заряда имеют модульную конструкцию с возможностью «горячей» замены в процессе работы; IGBT инвертор;
  • Высокий КДП системы даже при малой нагрузке: 96% при 40% нагрузке, 95% при 20% нагрузке;

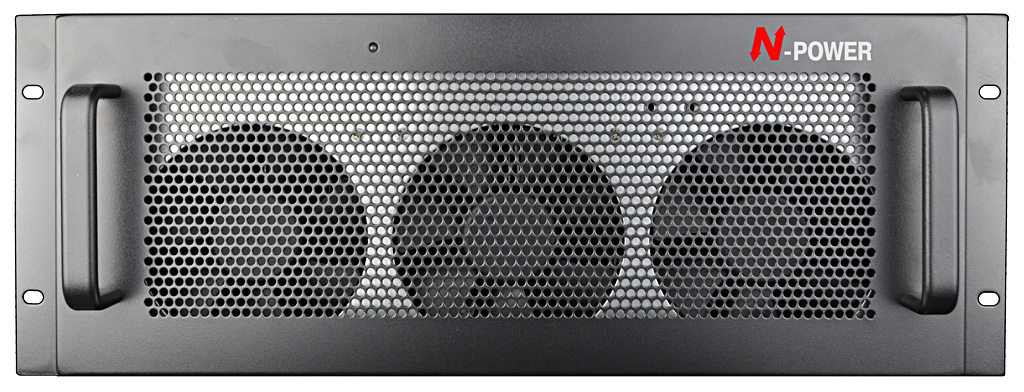

  • Высокая «плотность мощности»: 50 КВА сконцентрированы в модуле высотой всего 3U (3 юнита);
  • Система 500 КВА занимает площадь всего лишь 1.02 кв.м;
  • Выходной PF=0.9 для системы 50 кВА - 2000 кВА;
  • Модульный дизайн, высокая надежность, легкость в техническом обслуживании;
  • Встроенная система распределенного питания между параллельно включенными силовым модулями (PDU – Power Distribution Unit). Легкость установки и низкие стартовые затраты;
  • Устройство корректировки входного коэффициента мощности (PFC);
  • Входной коэффициент мощности > 0.99, входной КНИ по току ≤ 3%, корректный потребитель, не вносящий искажений в электрические сети и бережно относящийся к электроэнергии;
  • Широкий диапазон входных напряжений, автоматическое переключение 50 / 60 Гц;
  • Технология «плавного пуска» позволяет работать от дизель-генераторных установок (ДГУ) имеющих запас по мощности не более 1:1.1 (10%);
  • Поддержка двух типов частотного преобразования: вход 50 Гц / выход 60 Гц, вход 60 Гц / выход 60 Гц;
  • «Интеллектуальная» система управления при необходимости переводит модули в «спящий режим» для эффективной работы при низком уровне выходной нагрузки;
  • До 4 (трех) одноранговых систем могут подключаться в параллель;
  • Параллельная работа N+X до 4 (четырех) одноранговых юнитов;
  • Общие батарейные модули, подключенные параллельно, экономят стартовые затраты пользователя;
  • Гибкая настройка зарядного устройства и конфигурации аккумуляторов 30 ~ 46 шт;
  • Возможность внутренней установки аккумуляторов в виде батарейных модулей (40 х 12 В / 9 А·ч);
  • «Умная» продвинутая система управления работой батарей («умный» заряд / разряд, контроль плавающего напряжения разряда, температурная компенсация тока) эффективно продлевает их срок службы;
  • Поддержка режима «холодного» старта при выключенном входном питании, а также поддержка автоматического рестарта при восстановлении питания;
  • Функция самодиагностики, возможность быстрой отладки и тестирования на месте;
  • Интеллектуальное управление вентиляторами;
  • Система охлаждения разработана с 30% запасом вентиляторов и позволяет питать нагрузку 50% при вышедших из строя 2 вентиляторах;
  • Доступ к модулям и их замена осуществляются с передней панели блока. Входы для кабельная подводки расположены снизу и сверху.
  • Продуманная защита аппаратной и программной части агрегата, эффективная система самодиагностики, запись системных событий в журнал для будущего анализа;
  • Широкий сенсорный ЖК-дисплей 7 дюймов, дружественный интерфейс, русскоязычное меню;
  • В базовой комплектации интерфейсы RS232, RS495, USB, сухие контакты. Опционально SNMP адаптер;
  • Модуль мониторинга со встроенным SNMP-адаптером поддерживает интерфейс RS485, а также «сухие» контакты;
  • Среднее время наработки на отказ (MTBF) свыше 200 000 часов;
  • Функция аварийного отключения (EPO);
  • Система синхронизация модулей для параллельной работы;
  • Датчик температурной компенсации батарей.
