Стабилизатор напряжения. Стабилизатор переменного напряжения. Автоматический регулятор напряжения.
Voltage stabiliser – англ.
Stabilizzatore di tensione, Stabilisator – итал.
Automatic Voltage Regulator (AVR) – англ.
стабілізатор напруги – укр.
Стабилизатор напряжения – это электронное или электромеханическое устройство, предназначенное для стабилизации напряжения при его сильном отклонении от номинального значения 220 В для однофазных и 380 В для трехфазных сетей.

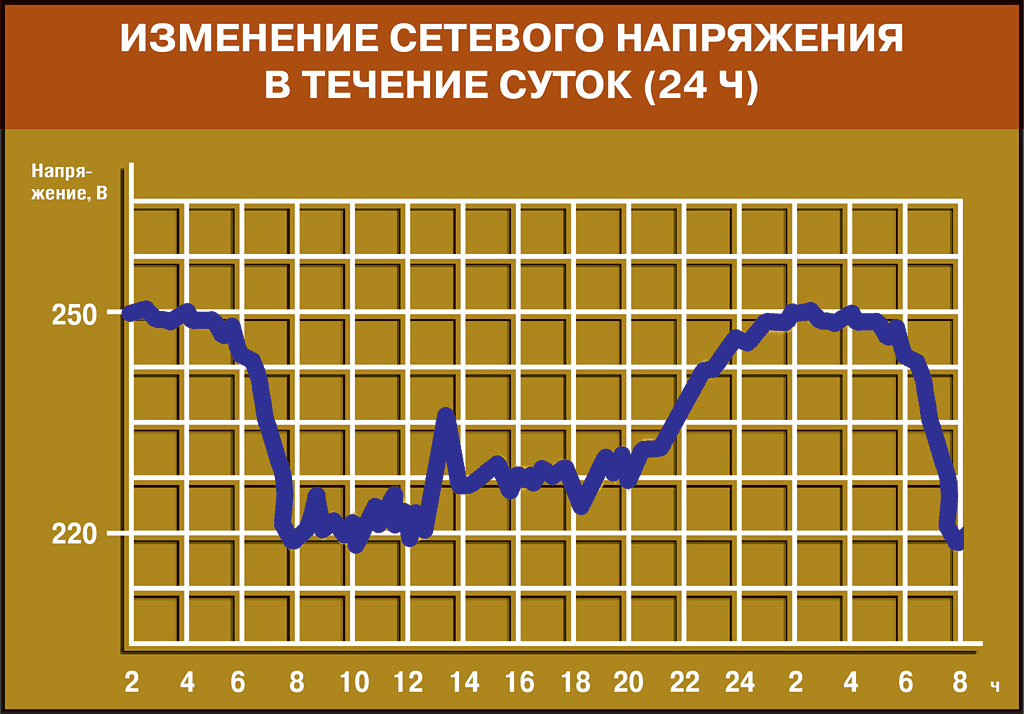

Необходимость стабилизации напряжения вызвана его нестабильным поведением в течении суток (см. пример суточного графика изменения сетевого напряжения), а также возможным включением-выключением мощных электроустановок, подключенных к той же линии электропередачи, или нагрузок с большим пусковым током.
Неполадки с электропитанием можно разделить на 2 типа: внешние, например, кратковременные перенапряжения из-за грозовых разрядов и внутренние (внутрисетевые), такие как перенапряжение или провалы вызванные коммутацией и переключением различного мощного оборудования внутри электрической сети.
Сети могут быть как с тенденцией к завышенному напряжению ("перенапряженные"), так и тяготеющие к заниженному значению ("недонапряженные"). Это зависит от их перегруженности, изношенности, сечения проводников, расстояния до трансформаторной подстанции и др. В обоих случаях нагрузка подвергается повышенному риску выхода из строя при эксплуатации. Необходимо заметить, что в сельской местности наиболее распространены "недонапряженные" сети, а в городской "перенапряженные".
 |
 |

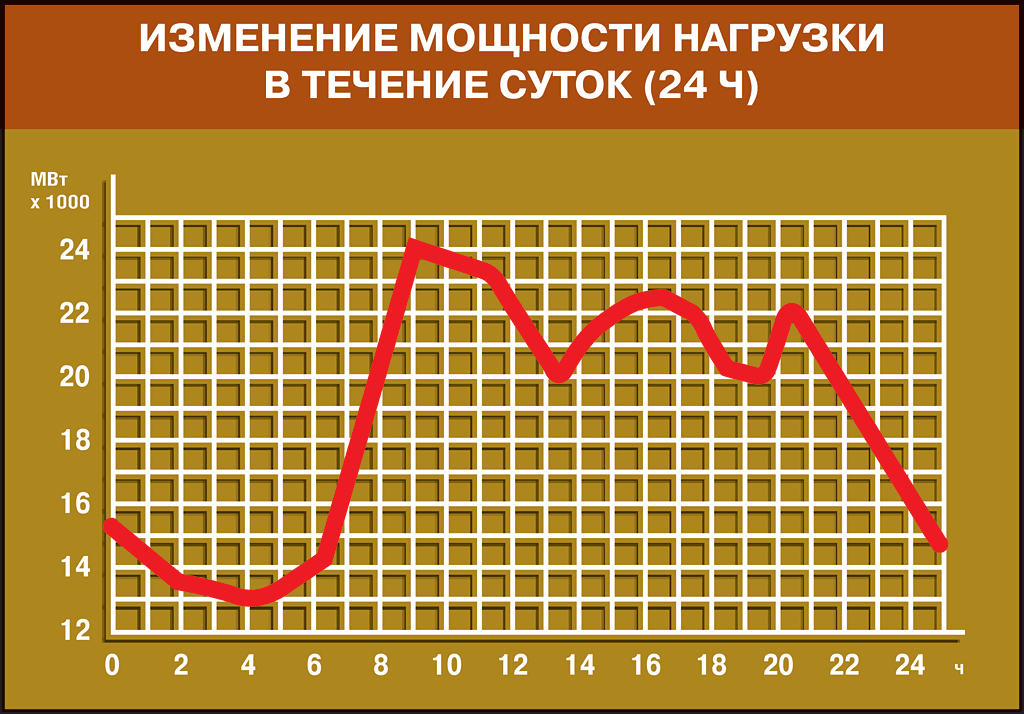

Изменение суточного графика напряжения в сети обусловлено изменением сетевой нагрузки (см. график). В любом случае пик потребления приходится на утренние и дневные рабочие часы, а спад на ночное время. Кроме того, могут существовать сезонные факторы, например, повышение энергопотребления в холодное зимнее время.
Стабилизаторы напряжения можно разделить по выходной мощности на маломощные (1-10 кВА), средние (10-50 кВА), мощные (50-500 кВА) и сверхмощные (свыше 500 кВА).
Маломощные и средние стабилизаторы могут быть как однофазными (1ф вход / 1ф выход), так и трехфазными (3 ф вход / 3ф выход). В то время как мощные и сверхмощные выпускаются только в трехфазном исполнении.
Встречаются различные схемы стабилизаторов напряжения: электродинамические сервоприводные и электронные. Основные типами электронных стабилизаторов являются статические однообмоточные и стабилизаторы с несколькими компенсирующими обмотками.
Встречаются и менее распространенными типы устройств. Например, электронные релейные, феррорезонансные стабилизаторы, модели с активным преобразованием синусоиды (Double Conversion или Delta Conversion) и др.
 |
 |
